U型嵌入式家具拉手三维结构设计

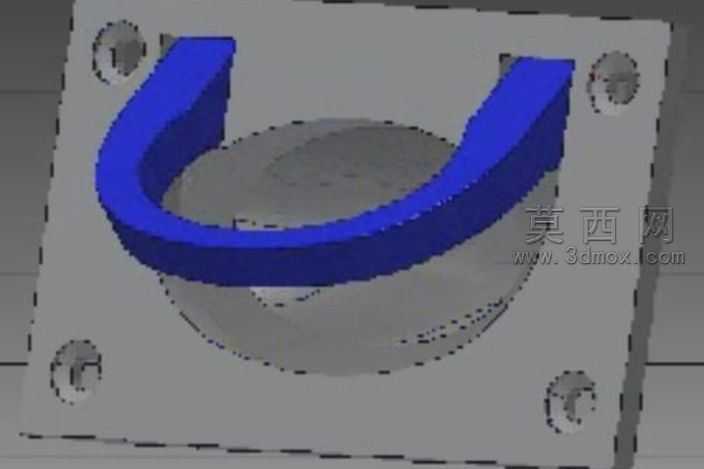

本作品为U型嵌入式家具拉手的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于家具柜门的安装适配需求确定整体轮廓尺寸，先绘制安装底座的矩形基准草图，在底座四角定位沉头安装孔的位置与深度参数，确保安装后螺丝头部可完全沉入孔内不外露，保证安装面的平整性。随后构建中部内凹的避让腔体，该腔体为手指伸入握持提供充足操作空间，腔体边缘做等半径圆角过渡处理，避免尖锐棱角造成使用划伤，同时提升结构的应力分散能力，减少长期受力后的形变风险。上部握持的U型弯臂采用扫掠特征生成，先绘制U型的中心引导线，再匹配符合人体工学握持需求的椭圆形截面轮廓，沿引导线完成扫掠后对弯臂与底座的衔接位置做融合圆角处理，让整体线条流畅无突兀转折。材质与渲染阶段，为U型握持臂赋予深蓝色哑光硬质塑料材质，调整材质的粗糙度参数模拟磨砂触感，避免握持时打滑；安装底座赋予浅灰色工程塑料材质，还原常规家具五金的真实质感；渲染时采用柔和的侧上方打光，清晰呈现弯臂的曲面弧度、底座的安装孔位细节以及腔体的内凹深度，同时添加轻微的环境反射效果，让材质表现更具真实感。结构设计上充分考虑家具使用场景的需求，嵌入式安装结构可让拉手与柜门表面贴合紧密，不会突出柜门过多造成磕碰，U型的握持形态符合手指自然弯曲的施力角度，抽拉柜门时受力均匀，四角的安装孔位可适配常规的自攻螺丝安装，无需额外定制连接件，兼顾了结构实用性与安装便捷性，整体造型简洁流畅，适配现代简约风格的各类家具柜门使用。
