自行车赛车手便携维修工具台设计

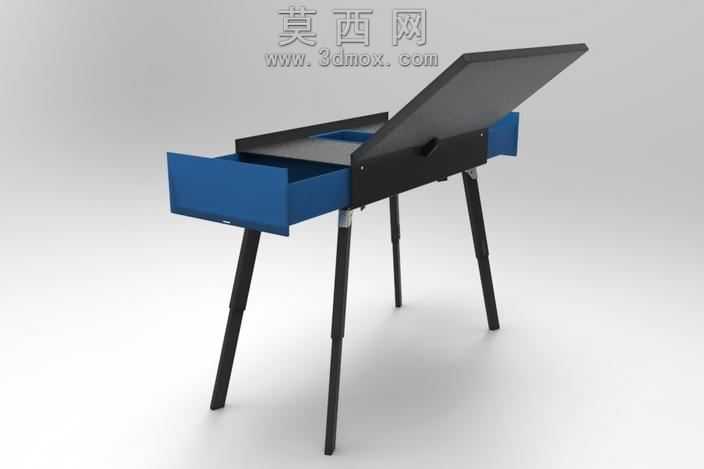

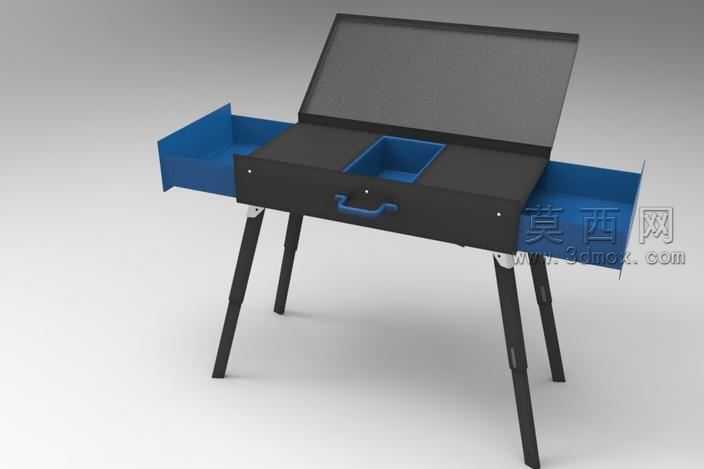

本作品为面向自行车赛车手设计的便携维修工具台三维模型，整体采用参数化建模思路完成，在三维建模过程中优先保障结构可落地性，兼顾便携性与使用稳定性。模型主体结构分为上下盖、双侧抽拉抽屉、可折叠支撑腿、顶部内嵌置物槽几个核心模块，上下盖采用铰接结构连接，建模时预留了铰接轴的装配间隙，同时在后侧设置限位结构，避免上盖开启角度过大出现向后翻倒的问题，保障使用时的结构安全。主体外壳部分可采用塑料注塑成型或金属板材冲压成型两种工艺实现，建模时分别对应两种工艺做了壁厚优化，塑料版本壁厚设置为2.5mm适配注塑脱模需求，金属板材版本壁厚设置为1.2mm适配钣金折弯工艺，两种版本的装配接口完全通用，可根据生产需求灵活选择材质方案。双侧抽拉抽屉采用独立滑轨结构设计，每个抽屉可单独抽拉操作，互不干扰，抽屉内部预留了充足的置物空间，可分类存放内六角扳手、补胎工具、螺丝、撬胎棒等自行车赛事常用维修配件，建模时在抽屉外侧设置了内嵌式拉手，避免外凸结构在携带过程中发生勾挂。顶部上盖开启后形成平整的操作台面，台面上设置了内嵌式方形置物槽，可临时放置拆卸下来的小零件，避免零件滚落丢失，操作台面下方的主体空间可放置扭力扳手、螺丝刀等尺寸稍大的维修工具。四条支撑腿采用可折叠结构设计，建模时在腿与主体的连接位置设置了角度锁定结构，支撑腿展开到预设工作角度后，可依靠工具台自身重量触发锁止结构实现自动锁定，无需额外操作锁扣即可保障放置稳定性，折叠后支撑腿可完全收合到主体底部，大幅缩小收纳体积，方便赛车手放入车辆随行包中携带。材质渲染阶段，主体外壳采用哑光黑磨砂材质模拟工程塑料或喷塑金属的质感，抽屉内部采用亮蓝色耐磨塑料材质，支撑腿采用哑光黑金属质感，拉手部分采用蓝色软胶材质模拟防滑握感，整体渲染光影柔和，清晰展现各部分结构的装配关系与材质差异，所有活动结构均做了运动干涉检查，确保抽拉、折叠、开启动作均可顺畅实现，无结构卡滞问题。
