高清视频播放终端设备三维建模设计

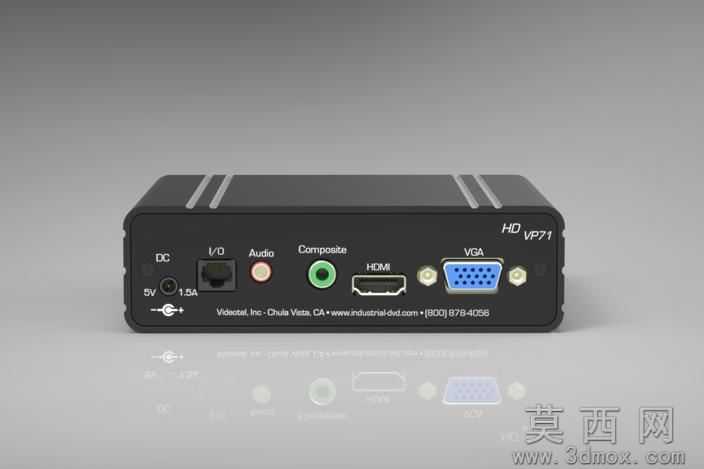

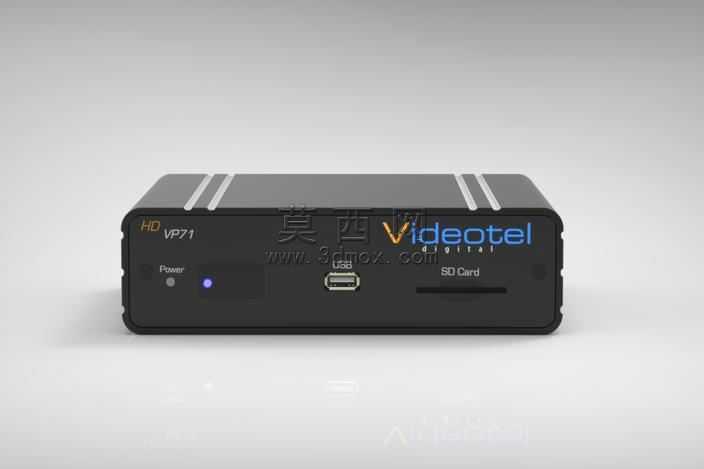

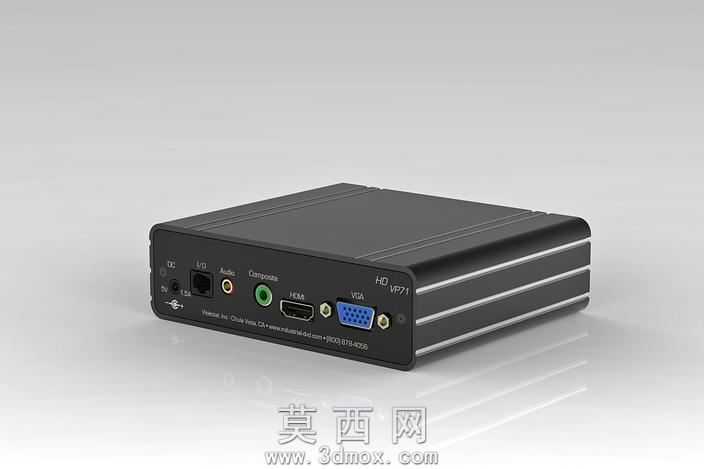

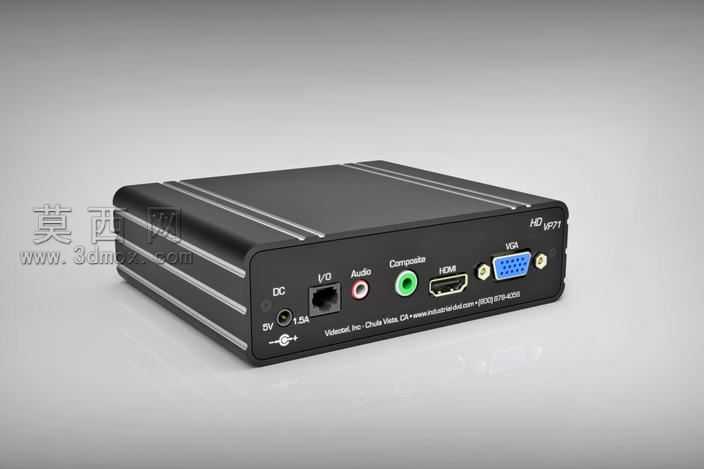

本模型为高清视频播放终端设备的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以设备实际尺寸比例为基准，绘制主体外壳的基础拉伸轮廓，通过抽壳命令设定均匀的壳体壁厚，还原设备方正紧凑的长方体造型，同时对外壳边缘做等半径圆角处理，模拟真实产品的倒角工艺，避免尖锐棱角的生硬感。外壳表面的金属拉丝质感通过材质编辑器赋予对应纹理贴图，调整反射率与粗糙度参数，还原铝合金外壳的哑光金属质感，外壳侧面的三条装饰凹槽通过扫描切除命令实现，精准还原产品外观的分层设计细节。前面板的接口布局完全参照实物排布，依次完成DC电源接口、3.5mm音频接口、复合视频接口、HDMI高清接口、VGA视频接口的独立建模，每个接口的内部针脚、接口外圈的固定结构、接口旁的丝印标识都通过草图绘制与包覆命令实现，确保接口尺寸符合通用行业标准，接口旁的功能标识文字清晰可辨，还原真实设备的面板信息。设备顶面的散热凹槽通过线性阵列命令完成等距排布，模拟产品的被动散热结构，底部的防滑脚垫采用橡胶材质参数设置，调整材质的软度与哑光属性，还原脚垫的防滑质感。渲染阶段采用工作室环境光布光，主光源从设备斜上方45度角投射，搭配辅助补光消除接口区域的阴影死角，开启环境光遮蔽效果强化结构的层次感，最终渲染图清晰展现设备的外观细节、接口布局与材质质感。设计过程中优先考虑结构的合理性，外壳的拼接缝隙预留均匀的装配间隙，内部腔体预留足够的电路板安装空间，所有外部接口的位置排布符合日常使用的插拔习惯，避免接口之间间距过小导致的使用干扰，整体模型结构完整，细节还原度高，可用于产品外观展示、结构验证以及相关影音设备的设计参考。
