十一辐双片式汽车轮毂三维设计作品

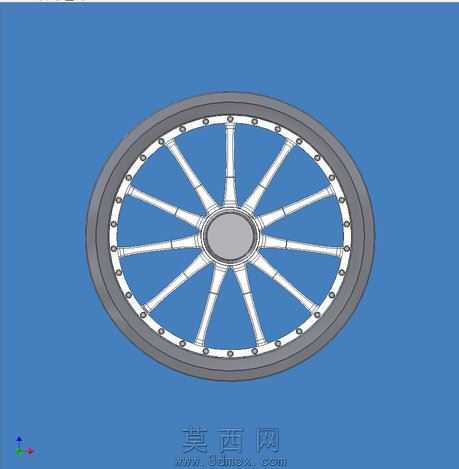

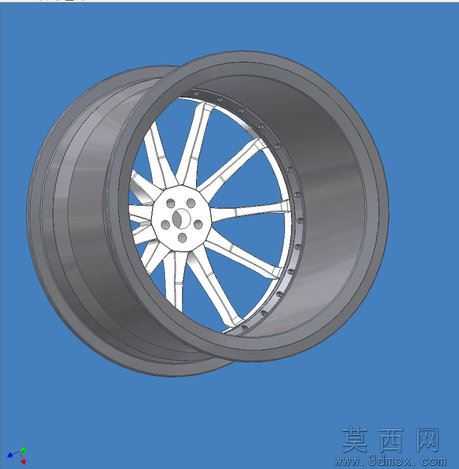

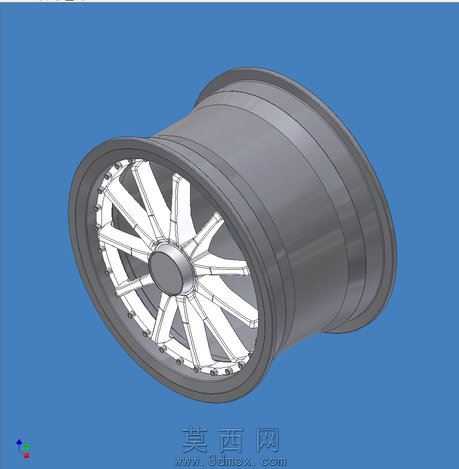

本作品为双片式十一辐汽车轮毂的三维建模设计，整体建模过程围绕汽车改装轮毂的实际结构逻辑展开，首先完成基础轮廓的草绘定位，以轮毂中心安装盘为基准原点，确定五个螺栓孔的分度圆直径、中心定位孔尺寸，确保安装位的参数符合常规乘用车轮毂的装配标准。在轮辐建模阶段，采用十一条等角度均分的辐条设计，每根辐条从中心盘位置向外延伸至轮辋衔接处，做了渐变收窄的曲面过渡处理，辐条表面添加了轻微的内凹切削造型，既还原了改装轮毂常见的轻量化视觉效果，也通过曲面加厚、圆角过渡的参数设置保证结构的合理性，避免建模过程中出现薄壁、锐角等不符合实际生产的结构问题。轮辋部分采用双片式结构设计，将前后轮辋体做分体建模后完成装配对位，轮辋边缘做了标准的轮缘加厚处理，轮辋内侧预留了气门嘴安装位的结构细节，轮辋与轮辐衔接的位置添加了一圈仿真的固定螺栓点位，还原双片式轮毂的组装结构特征。材质与渲染环节，轮辐部分赋予亮银色金属烤漆材质，调整材质的反射粗糙度参数模拟真实轮毂漆面的细腻光泽，轮辋部分采用深灰色哑光金属材质，区分双片结构的视觉层次，渲染背景选用纯色蓝底突出轮毂主体结构，通过多角度光源布置展现辐条之间的镂空层次与曲面光影变化。整个设计从基础结构草绘到零件装配、细节倒角处理，都遵循汽车轮毂的实际设计逻辑，既完成了造型的美观性表达，也保证了各部分结构尺寸的合理性，清晰展现了双片式多辐轮毂的结构特点与造型风格。
