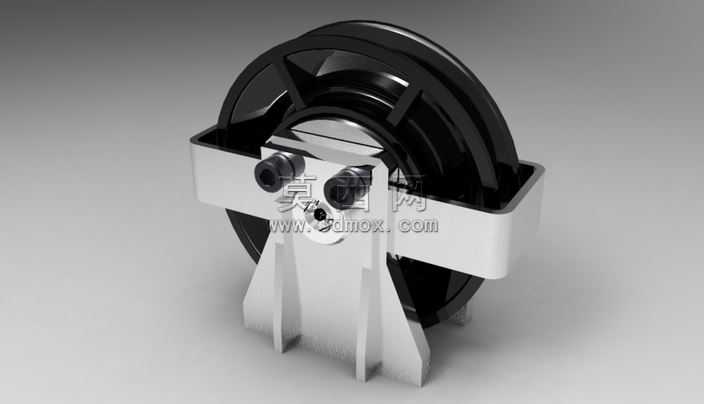

带安装支架的起重导向滑轮装置

本滑轮装置采用三维参数化建模完成整体设计，建模过程中先以基准轴、基准面搭建装配定位框架，依次完成滑轮轮体、U型安装支架、支撑销轴、紧固螺栓、底部安装支座的独立零件建模，再通过同轴配合、面重合配合、间隙配合约束完成整体装配，确保各运动部件预留合理转动间隙，无干涉错位问题。渲染阶段采用哑光金属材质模拟支架与支座的钢制结构，表面添加细微磨砂纹理还原真实机加工金属质感，滑轮轮体采用高强度工程塑料材质，设置半哑光黑的材质属性，边缘添加轻微倒角高光表现注塑件的圆润成型特征，场景采用三点布光方案，主光从侧上方投射突出结构轮廓，辅光弱化阴影死黑区域，轮廓光勾勒轮体与支架的边缘线条，背景采用渐变灰色突出主体结构，最终渲染效果清晰展现各部件的衔接关系。结构设计上，滑轮轮体中部设置内凹绳槽，适配牵引绳索的导向限位，轮体通过销轴与U型支架铰接，可绕销轴灵活转动，U型支架两侧通过内六角紧固螺栓实现与底部支座的刚性连接，底部支座设置三角加强筋结构提升承重抗变形能力，支座底部预留安装平面可直接固定在设备基座上。设计思路围绕起重导向场景的实用需求展开，兼顾承重性能与转动顺滑度，各零件建模时严格遵循机械加工公差要求，圆角、倒角等工艺细节完整还原，既满足实际生产的加工可行性，也保证装配后滑轮转动无卡滞，支架受力均匀不易变形，可适配小型起重设备、线缆牵引设备的导向传动需求，整体结构简洁紧凑，安装维护便捷，零件通用化程度高，可直接拆分出标准件用于同类型滑轮产品的设计参考。
