涡轮叶轮精密三维结构设计作品

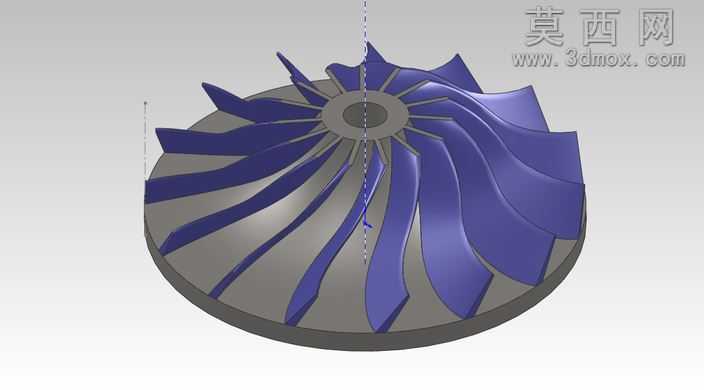

本次涡轮叶轮的三维建模以SolidWorks为核心创作工具，创作者以视觉呈现与结构逻辑的平衡为核心目标，在非专业气动参数验证的前提下，完成了兼具造型美感与结构合理性的叶轮设计。建模过程中首先完成轮盘基体的构建，以回转特征生成带中心安装孔的圆盘基座，精准控制基座的厚度、中心孔径与外缘倒角参数，保证基座的结构规整性，为后续叶片安装提供稳定的承载基础。叶片部分的建模是本次设计的核心难点，创作者先后尝试了多种特征构建策略，最终选定样条曲线作为叶片型面的核心控制元素，通过调整样条曲线的控制点位置、曲率参数，塑造出叶片从根部到外缘逐步扭转、平滑过渡的曲面形态，每一片叶片的曲面都经过曲率连续性检查，避免出现曲面褶皱、棱边突兀的问题，保证叶片型面的流畅顺滑。为了区分不同结构部件的视觉效果，建模完成后为轮盘基体赋予了哑光金属质感材质，模拟金属加工后的磨砂金属表面效果，为叶片部分赋予了深蓝色半哑光工程塑料质感材质，通过材质色彩与质感的差异，清晰区分轮盘与叶片结构，让整体模型的结构层次更加分明，便于观察叶片的排布规律与形态特征。整体叶轮共设计了十余片均匀排布的弯扭叶片，叶片从轮盘中心向外缘延伸过程中，扭转角度逐步变化，相邻叶片之间形成平滑过渡的气流通道，虽然创作者未做专业气动性能验证，但在造型上贴合涡轮叶轮的常规视觉特征，叶片与轮盘的衔接位置做了平滑过渡处理，避免出现应力集中的尖锐衔接棱边，还原了实际叶轮部件的工艺处理逻辑。建模过程中创作者同步完成了两个配套配置文件的制作，分别对应样条曲线的不同参数版本，可通过切换配置快速调整叶片的扭转角度与曲面形态，方便后续对模型进行修改调整。整体模型完成后经过干涉检查，确认所有叶片之间、叶片与轮盘之间不存在结构干涉，各部件的装配关系准确，中心安装孔的位置与轮盘保持同轴度，满足三维模型展示与结构参考的使用需求，创作者也在设计过程中不断优化曲面参数，让叶片的扭转形态更具视觉张力，同时保证结构逻辑符合常规叶轮的设计认知。
