Mold-Tech活页夹插入结构三维设计

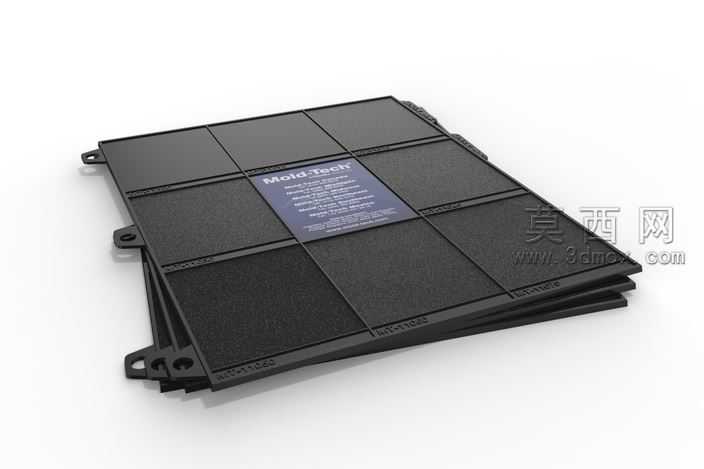

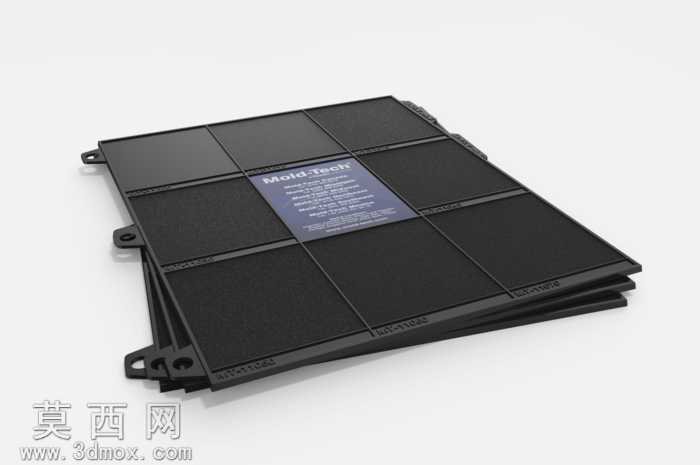

本作品为Mold-Tech活页夹插入结构的三维建模设计，整体采用SolidWorks完成全参数化建模，后续通过KeyShot完成渲染输出，完整还原了活页夹插入组件的结构细节与外观质感。建模阶段首先梳理活页夹的功能逻辑：该插入件作为活页夹的核心连接部件，需要实现多页板件的叠装定位、侧边卡扣的卡合固定、安装孔位的对位装配功能，因此建模时优先绘制主体板件的基准草图，通过拉伸命令生成基础平板结构，再对板件表面的分格凹槽进行切除拉伸，还原产品表面的分区纹理，同时保证每一块分格区域的壁厚均匀，符合塑胶注塑成型的工艺要求。针对侧边的卡扣与安装耳结构，采用凸台拉伸配合圆角命令处理，对卡扣的卡合斜面做拔模角度处理，确保实际生产中脱模顺畅，安装耳上的通孔采用异形孔向导命令生成，精准还原孔位的倒角与沉台细节，避免装配时出现干涉问题。多板叠装结构的建模采用装配体环境完成，通过重合、平行配合定位每一层板件的相对位置，预留出板件之间的转动间隙，还原活页夹可翻折的活动特性，同时对板件边缘的叠合台阶做精准尺寸匹配，保证叠装后整体外观平整无错位。材质与渲染阶段，主体塑胶件选用哑光黑色磨砂塑胶材质，调整材质的粗糙度参数还原Mold-Tech产品表面的细咬花质感，板件中央的标识区域采用半亮光面塑胶材质，通过材质贴图还原标识的文字与图案细节，渲染时采用柔和的工作室环境光，搭配多角度补光突出板件的边缘轮廓与表面纹理，避免暗部细节丢失，最终渲染图清晰展现产品的结构层次与材质质感。设计过程中充分考虑产品的实际使用场景：插入件需要具备足够的结构强度支撑活页翻折，因此对卡扣根部、安装耳连接位置做了加强筋结构设计，通过筋命令生成均匀的加强结构，同时控制加强筋的厚度避免注塑时出现缩痕，整体结构的尺寸公差按照五金塑胶配件的通用装配标准设定，保证模型可直接用于后续的结构验证与开模参考，完整还原了活页夹插入件从功能构思到三维落地的全流程设计。
