五十升工业高压氮气存储钢瓶结构

　　在工业制造现场的供气系统搭建、管路吹扫、设备保压测试环节，这类50升规格的高压氮气存储钢瓶是极为常见的气源载体，区别于小型便携气瓶，该规格产品主要面向固定工位或半固定作业场景的持续供气需求，是机械加工、电子制造、化工检维修等领域常备的通用供气单元。从结构设计逻辑来看，整个瓶体采用无缝拉伸成型的圆柱形筒体结构，筒体上下端做圆弧收边处理，底部的圆弧收边直接作为站立支撑结构，无需额外加装底座即可在平整硬质地面稳定放置，这种设计一方面减少了额外焊接附件带来的应力集中风险，另一方面也最大化利用了筒体内部的存储空间，在同等外形尺寸下获得更大的有效容积。

　　瓶体顶部的瓶阀安装座采用加厚收口结构，与瓶身一体成型，加工有标准外螺纹用于连接瓶阀总成，瓶阀选用截止式结构，侧面预留标准外螺纹接口用于连接减压装置，顶部的手轮采用防滑设计，即便佩戴劳保手套也能顺畅操作启闭，手轮下方设置有安全泄压装置，当瓶内压力超过额定阈值时会自动泄压，避免超压引发的安全风险。从安装边界与尺寸适配角度来说，该规格气瓶的筒体直径控制在常规工业气瓶的通用尺寸范围内，可直接适配市面上绝大多数标准气瓶固定架、气瓶推车、汇流排夹持装置，无需定制专属固定配件；整体高度符合车间常规通道、货梯、设备隔间的通行尺寸要求，转运过程中不会出现尺寸卡滞问题。在实际应用场景中，这类气瓶常被用于激光切割作业的辅助供气、焊接作业的背面保护气输送、液压系统的耐压测试气源、精密元器件组装过程的无尘吹扫，部分食品加工场景也会用同规格气瓶存储食品级氮气用于包装充氮。设计过程中需要重点考虑瓶体的壁厚均匀性，尤其是筒体与顶部收口、底部圆弧的过渡区域，壁厚偏差需要控制在标准允许范围内，避免长期承压过程中出现应力薄弱点；瓶体外表面做哑光防腐涂层处理，既可以抵御车间环境中的潮气、少量腐蚀性介质侵蚀，也能避免表面反光影响作业现场的视觉判断。

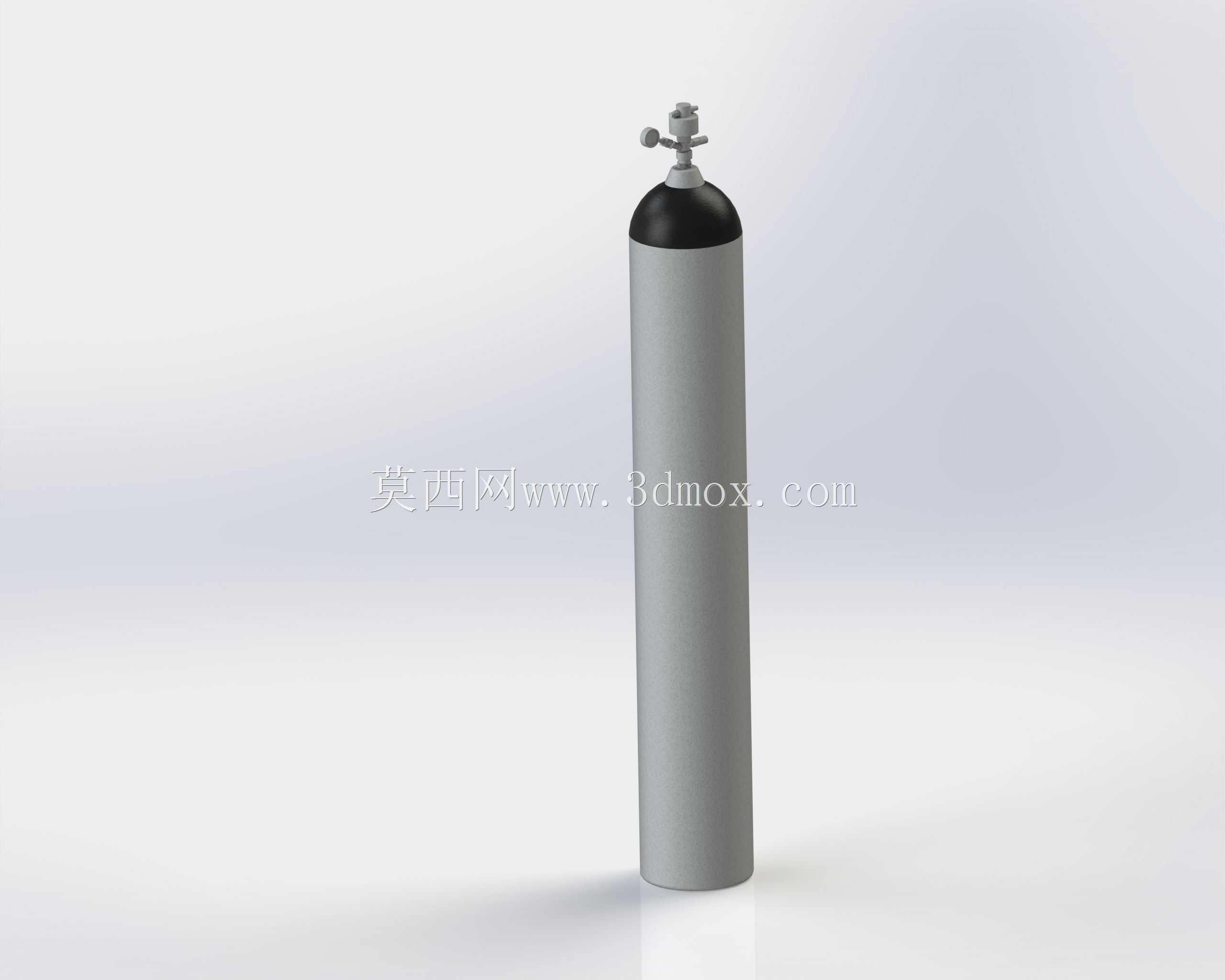

　　瓶阀与瓶体的连接部位需要设置密封结构，同时在安装时按照标准扭矩紧固，避免高压状态下出现气体泄漏；日常使用中，该类气瓶需要搭配固定链、固定架使用，避免倾倒引发瓶阀断裂的风险，这一点在结构建模时也需要预留固定绑带、固定夹的安装空间，确保配套固定装置可以顺利安装。从建模细节来看，整个模型还原了瓶身的圆柱曲面过渡、顶部瓶阀的各个操作部件结构、手轮的防滑纹理细节，没有做过度的简化处理，可直接用于车间布局规划的三维场景搭建、供气系统的方案演示、气瓶附件的配套设计参考，也可作为安全教育培训的三维演示素材使用。

　　在做工厂三维布局设计时，这类气瓶的占位模型可以帮助设计人员准确规划气瓶存放区的空间尺寸、汇流排的排布位置、供气管道的走向，避免后期施工时出现空间干涉问题；在做气瓶配套减压装置、固定装置的设计时，精准的瓶体外形尺寸、接口位置参数可以减少设计反复，提升配套产品的适配性。不同于工艺设备的复杂结构，这类通用工业气瓶的结构看似简单，但每一处尺寸、每一个结构细节都对应着实际使用中的安全要求与操作便利性，建模过程中需要严格遵循实际产品的尺寸比例与结构特征，不能随意调整瓶体直径、高度比例，也不能简化瓶阀的关键操作结构，否则模型就失去了实际工程参考价值。
