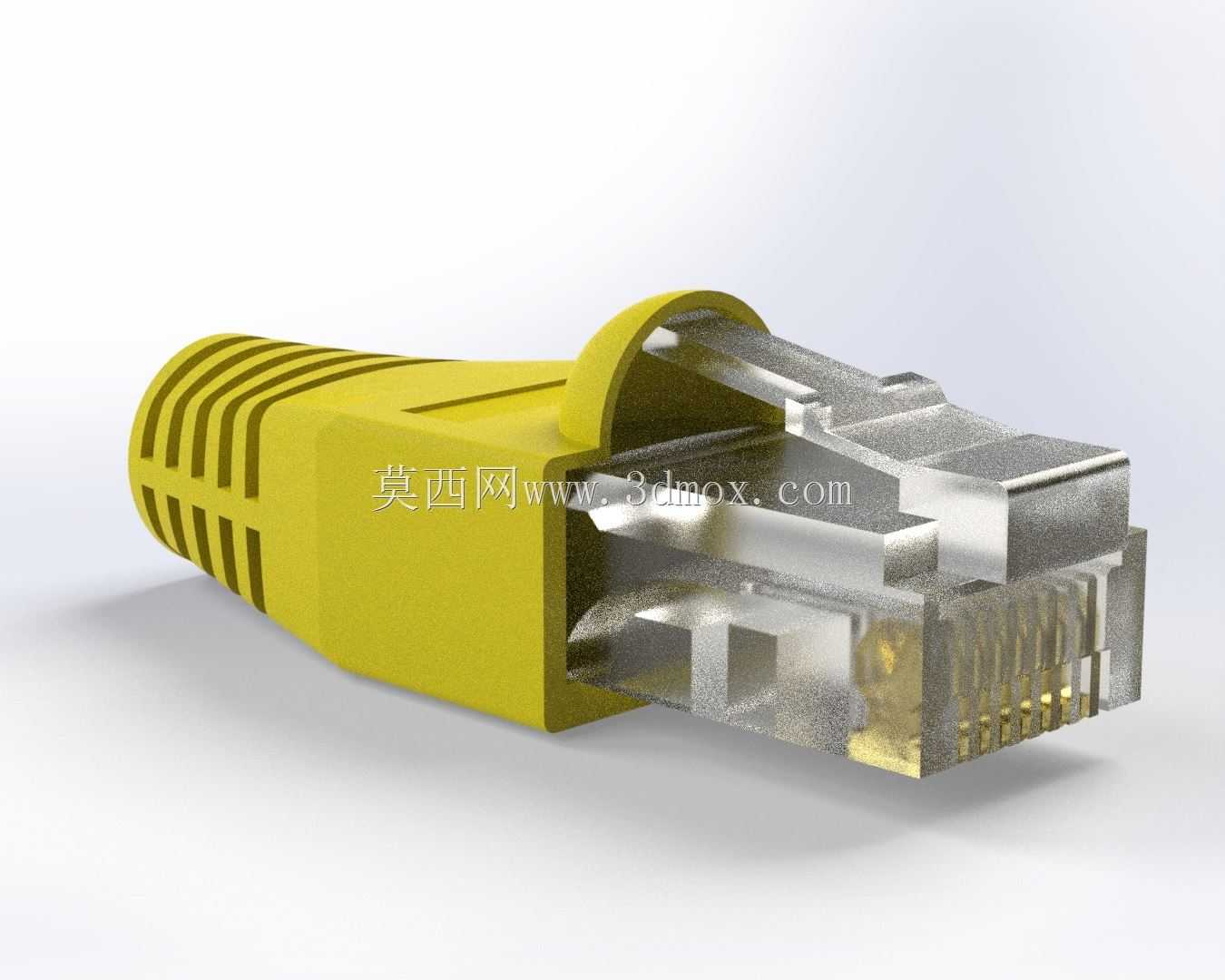

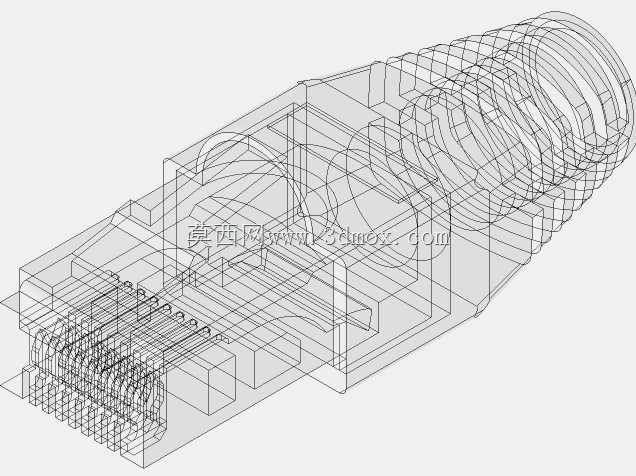

以太网接口RJ45水晶头连接结构三维数模

　　做通讯设备结构设计快十二年，经手的网口相关结构件少说也有上百套，这次拆解建模的RJ45连接器，是日常布线、设备组网里最常见却最容易在细节上出问题的零件。很多刚入行的工程师总觉得水晶头结构简单，照着公版尺寸画就行，真到批量装配、现场布线的时候才发现，弹片疲劳断裂、线序压接错位、屏蔽层接触不良、插拔卡滞这些问题，全是建模阶段没考虑实际工况埋下的坑。

　　先从实际应用场景说，这类连接器不光用在日常办公的网线端接，工业控制柜里的PLC组网、车间设备的以太网通讯、楼宇安防的交换机布线、甚至户外基站的信号传输，只要用到双绞线以太网的地方，都离不开这个小零件。不同场景对结构的要求差异极大：办公场景插拔频次低，对耐温、抗振要求不高，但要求插拔手感顺滑，弹片按压不费力；工业现场场景要考虑油污、粉尘、高低温温差，还有设备运行带来的持续振动，这时候弹片的厚度、卡扣的倒扣量、插芯的定位精度就直接决定了连接可靠性，要是卡扣设计余量不够，设备振动几个月就会出现网口松动、丢包甚至断连的问题，后期排查线路故障要耗费大量人力。

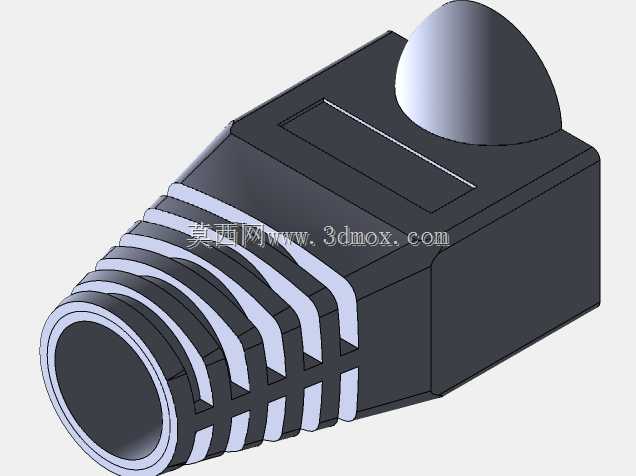

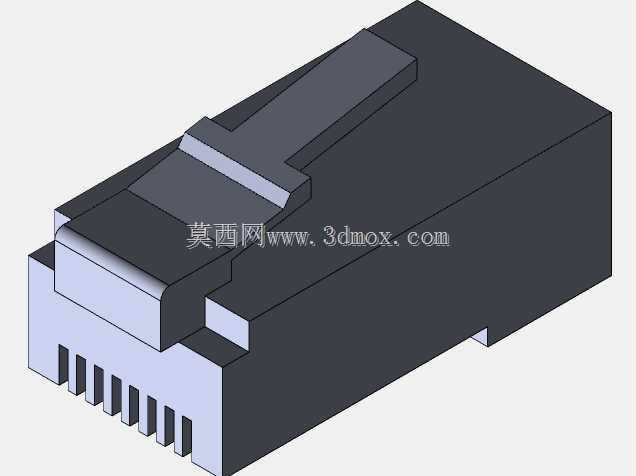

　　从功能特性上拆解，这个连接器的结构分几个核心部分：最前端的8P8C接触插芯是信号传输的核心，每一个金手指卡槽的位置度公差必须控制在0.05mm以内，不然和母座对插的时候会出现针脚接触偏移，哪怕只有一个针脚虚接，都会导致千兆网络降速甚至不通。中间的线序固定槽是用来卡紧分好的四对双绞线，建模的时候要严格按照双绞线的绞距预留线槽空间，很多新手建模的时候把线槽做的太规整，压接的时候强行把扭绞的线芯掰直，会破坏线对的绞距平衡，直接导致近端串扰超标，过不了福禄克链路测试。尾部的应力释放护套是很多人容易忽略的部分，护套的内孔锥度、和线缆外皮的抱紧量要匹配常用的五类、六类线外径，要是抱紧量太小，布线的时候拉扯线缆很容易把线芯从插芯里扯出来，抱紧量太大又会增加现场压接的难度，工人穿线的时候要费很大劲，影响施工效率。

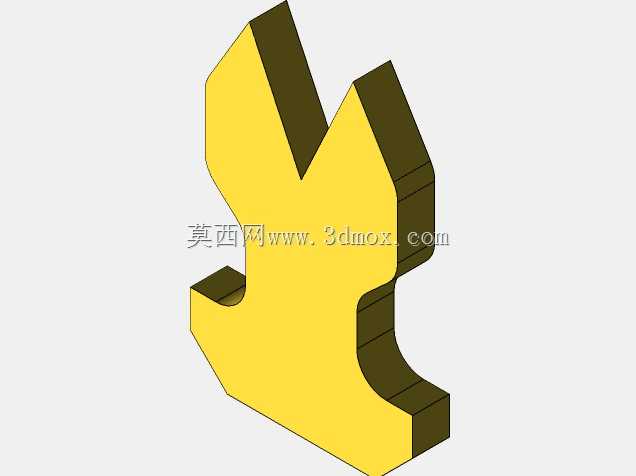

　　说下设计思路，建模的时候不能只盯着单个零件的尺寸，要把整个压接、装配、使用的全流程考虑进去。首先是和RJ45母座的配合边界，公头的插入导向斜面要做15度的倒角，对准母座的时候哪怕有轻微的位置偏差也能顺利滑入，不会硬顶坏母座的接触针。卡扣弹片的材料一般用改性PBT加玻纤，建模的时候要计算弹片的折弯应力，按压行程控制在2.5mm左右，按压力度保持在15N-20N之间，力度太小容易松脱，力度太大现场拔插的时候要费很大劲，手指按久了会疼。弹片根部要做R0.8的圆角过渡，避免反复按压的时候应力集中导致断裂，正常合格的结构要保证至少1000次插拔后弹片依然能提供足够的卡紧力。插芯部分的分线槽要做高低错位设计，对应四对双绞线的不同排布位置，尽量减少线芯解开绞距的长度，从结构上保证信号传输的性能。

　　再讲外形尺寸和安装边界，标准RJ45公头的主体宽度是11.68mm，高度是8.0mm，前端插入部分的长度要控制在22.5mm以内，这个尺寸是和所有标准RJ45母座适配的通用边界，不能随便改动，不然会出现插不到位或者和母座周围的结构干涉。尾部的护套外径根据适配线缆不同略有区别，适配六类线的护套最大外径一般不超过8.5mm，要是做带屏蔽的型号，金属屏蔽壳要包裹整个插芯部分，屏蔽壳的弹片要和线缆的屏蔽层可靠接触，同时和母座的金属外壳导通，才能起到良好的电磁屏蔽作用，建模的时候要注意屏蔽壳的接缝位置不能留太大缝隙，不然高频信号的屏蔽效能会下降。还有一个容易忽略的细节是弹片的凸起卡扣高度，卡扣高出主体上表面的高度要控制在1.2mm，这个高度刚好能卡进母座的卡扣槽里，要是做高了，拔插的时候会卡滞，做低了卡紧力不够，容易松脱。

　　实际建模过程中，还要考虑注塑生产的工艺性，所有的塑料件壁厚要保持均匀，基本壁厚控制在1.2mm左右，太厚的地方容易出现缩痕，太薄的地方注塑的时候充模困难。插芯里的针脚卡槽要做脱模斜度，斜度控制在1度以内，既方便脱模，又不会影响针脚的固定精度。很多人画三维模型的时候只追求外观像，忽略了这些工艺细节和实际使用的工况要求，做出来的模型看着没问题，真要开模生产或者做结构验证的时候，会发现一堆根本没法落地的问题。做这类接插件的三维数模，本质上是把实际生产、装配、使用里的所有要求都固化到模型的每一个尺寸、每一个倒角、每一个配合面上，不是简单的画个外形就行。
