十字型双叶伺服角结构件设计

项目分类:通用机械零部件 发布时间:2014-04-04 ID:9105
  • 十字型双叶伺服角结构件设计

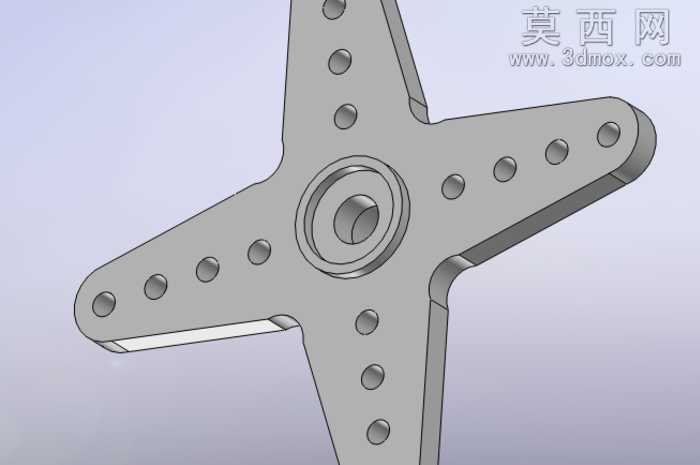

本作品为十字构型的双叶伺服角结构件,采用三维参数化建模方式完成全流程设计,建模过程中以游标卡尺实测的同类型双叶构件1.5单位宽度尺寸为核心基准,严格遵循机械零件的加工工艺合理性进行特征搭建。建模初始阶段先绘制中心轴孔的回转截面,通过旋转凸台命令生成带阶梯限位的中心安装基座,该基座预留了与伺服输出轴匹配的配合公差,内壁设置有定位止口结构,可保证装配后无径向窜动。随后以中心基座为原点,沿十字正交方向拉伸生成四个均匀分布的叶状支臂,每个支臂采用等厚度变宽度的流线型轮廓,边缘做了R2圆角过渡处理,既避免应力集中问题,也能减少装配过程中的锐边划伤风险。支臂表面按照等距排布规则创建了多组贯通安装孔,孔位经过同轴度校验,孔口添加了0.5mm的倒角特征,适配标准紧固件的沉头安装需求。材质配置阶段选用常用的铝合金6061作为基础材质,渲染时调整金属粗糙度参数至15%,添加轻微的阳极氧化银灰色质感,通过环境光遮蔽效果凸显零件的棱边结构与曲面过渡,渲染视角采用斜45度等轴测视角,可同时展示中心轴孔的内部结构、支臂的厚度特征以及安装孔的排布规律。设计过程中反复校验了四个支臂的位置度公差,保证相邻支臂夹角为严格的90度,整体结构满足伺服传动系统中角度传动、负载连接的使用需求,所有特征均保留可编辑参数,可根据实际伺服型号调整中心孔尺寸、支臂长度与安装孔位间距,具备良好的设计复用性。
