外螺纹插管式气动快插接头结构设计

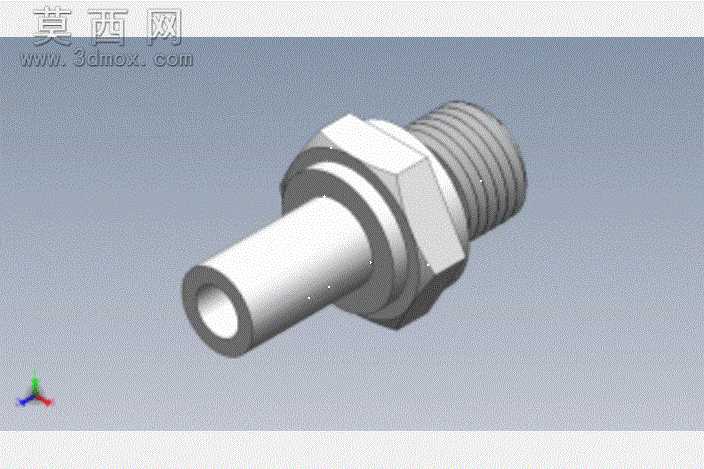

本模型为外螺纹插管式气动管路连接接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循气动接头的通用尺寸规范，对各段结构的同轴度、配合公差做了精准的参数约束，确保模型可直接用于后续的工程出图、装配验证与3D打印打样测试。模型整体采用回转体加六角扳拧结构的组合设计，建模时先以旋转特征构建主体的基础轮廓：一端为标准外螺纹段，用于和阀体、气缸等气动元件的内螺纹接口实现密封连接，螺纹段的牙型、螺距、牙高均严格参照对应BSP螺纹的标准参数绘制，还原真实螺纹的啮合结构；螺纹段根部设置有环形限位凸台，用于装配时的轴向定位，凸台端面预留了密封垫圈的安装空间，可保证螺纹连接后的端面密封性能。凸台一侧为一体成型的外六角扳拧结构，建模时通过拉伸切除特征精准构建六角的对边尺寸、倒角结构，匹配标准扳手的夹持尺寸，方便装配时施加拧紧力矩，六角结构与相邻圆柱段的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂。六角结构另一侧为插管连接段，为空心圆柱结构，内孔为光滑的流体通道，建模时保证内孔全程同轴，无台阶错位，可减少流体输送过程中的压力损失；插管段的外圆做了端部倒角处理，方便气管插入时的导向，插管段与六角结构的衔接位置设置有环形卡槽结构，用于内置卡簧、密封圈等快插接头的内部锁紧密封零件，还原真实快插接头的内部装配逻辑。渲染阶段采用哑光金属材质模拟接头常用的镀镍铜合金材质，调整材质的粗糙度、金属度参数还原真实五金件的哑光金属质感，添加柔和的环境光与定向光源，清晰展现各段结构的轮廓、倒角与螺纹细节，背景采用浅灰色纯色背景突出主体结构，视角选择斜45度等轴测视角，可同时展现外螺纹、六角扳拧位、插管段三个核心结构的形态，方便使用者快速理解接头的整体结构与装配逻辑。建模过程中对所有尖锐棱边都做了符合工业生产实际的圆角处理，还原真实机加工零件的工艺特征，避免模型出现不符合生产实际的尖锐直角，各特征之间的父子关系清晰，参数可编辑，使用者可根据实际使用的管路通径、螺纹规格快速调整参数生成对应规格的接头模型，可用于气动回路设计的装配仿真、管路布局干涉检查、产品展示宣传等多个场景。
