便携式家用健身拉力器结构设计

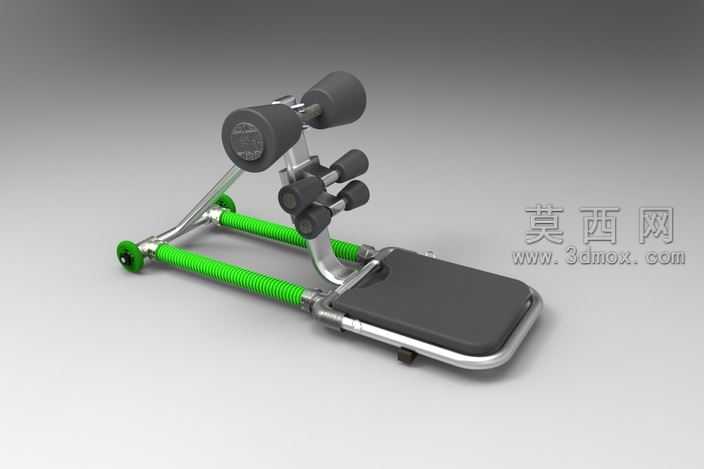

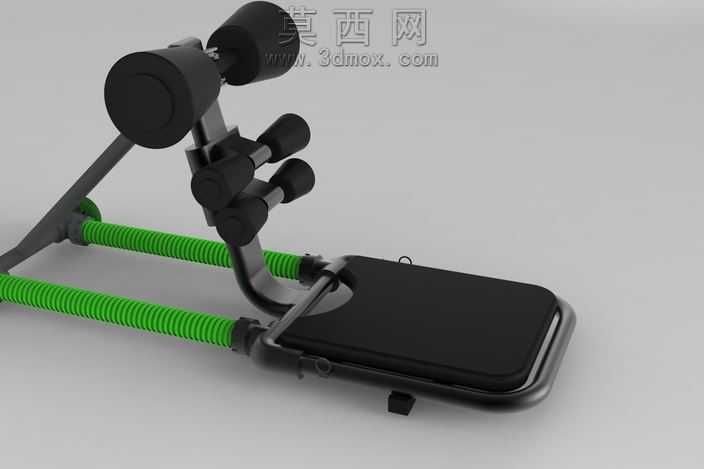

本作品为便携式家用健身拉力器的三维设计成果，建模阶段依托三维参数化设计软件完成全零件的精准构建，首先对产品的核心功能模块进行拆解，将整体划分为握持支撑单元、弹性阻力单元、接触承托单元、调节锁定单元四大模块，逐一完成单个零件的草图绘制、特征拉伸与倒角处理，确保每个零件的尺寸公差符合装配要求，不存在干涉问题。渲染阶段采用哑光金属材质模拟主体支撑框架，还原金属管材的磨砂质感与轻微反光特性，弹性阻力部件采用高饱和度的亮绿色弹性塑胶材质，通过调整材质的粗糙度与折射参数，还原弹力部件的柔韧视觉效果，接触承托的踏板与握持部位采用黑色哑光软胶材质，添加细微的颗粒纹理模拟防滑触感，整体场景采用柔和的影棚布光，通过主光源、补光源与环境光的搭配，清晰呈现各部件的结构层次与材质差异，避免出现过曝或暗部死黑的问题。结构设计上充分考虑家用场景的使用需求，整体采用可折叠的框架结构，两根平行布置的弹性阻力杆提供稳定的拉力输出，多组可调节的握持把手适配不同训练动作的需求，既可以完成上肢拉力训练，也可搭配踏板完成下肢核心训练，踏板表面设置防滑纹理与边缘凸起围挡，提升使用过程中的安全性，框架连接处采用转轴加锁扣的结构，无需额外工具即可完成折叠收纳，折叠后体积小巧可放置于床下、沙发缝隙等狭小空间。设计思路围绕家用健身的轻量化、便携化、多功能化核心需求展开，摒弃传统大型健身器材笨重、功能单一的缺陷，在保证结构强度满足日常训练载荷的前提下，尽可能简化零件数量，降低生产装配的复杂度，同时通过色彩搭配区分功能部件，提升产品的视觉辨识度，让产品兼具实用性与外观美感，适配现代家居的摆放场景，满足用户居家进行核心力量、上肢力量、下肢力量训练的多元需求。
