多接口立式工业管道组合结构设计

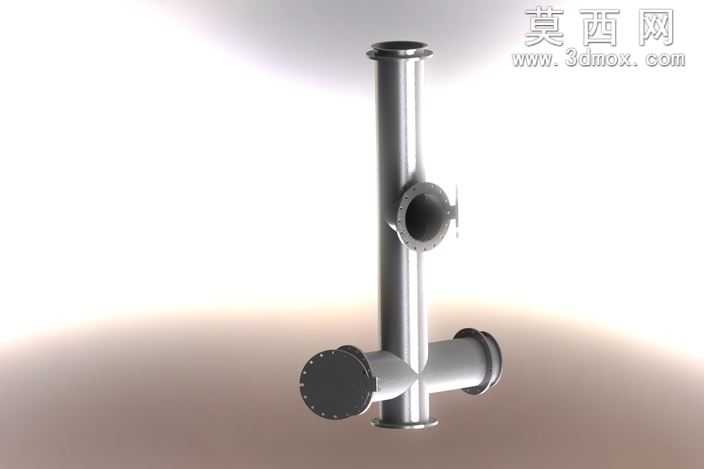

本作品为多接口立式工业管道组合结构的三维建模设计，整体采用立式主管搭配多向支管的布局形式，建模过程中首先确定主管的垂直走向基准，以圆柱特征为基础搭建主体管路框架，再根据管路分流、连接的功能需求，在主管不同高度位置依次添加水平、侧向的支管结构，保证各管路接口的同轴度与位置精度符合工业管路的装配要求。建模阶段对各管路的连接部位做了精细化处理，针对法兰连接结构，精准还原了法兰盘的螺栓孔分布、密封面的台阶结构，对端部盲板结构也做了厚度、螺栓孔位的匹配设计，确保各连接部件能够实现无干涉装配。材质设置上整体选用金属不锈钢材质，调整材质的反射参数与粗糙度，还原工业金属管道的哑光金属质感，同时对法兰密封面、管口边缘做了细微的倒角处理，避免尖锐棱角不符合实际加工工艺的问题。渲染阶段采用柔和的影棚布光方式，主光源从斜上方打亮管道主体结构，辅助光源补充暗部细节，清晰展现各管路的走向、接口形式与连接结构，避免金属材质过强反光遮挡结构细节。设计思路围绕工业管路的多介质分流、多设备连接需求展开，立式主管可作为主输送通路，不同方向的支管可分别对接不同的输送管线、检测设备或排污通路，端部盲板可预留后期拓展接口，整体结构紧凑，管路走向清晰，各接口的连接形式符合通用工业管路的安装标准，可用于管路布局方案演示、装配教学参考以及相关管路系统的前期设计验证，建模过程中严格遵循机械设计的公差配合要求，各连接部位的尺寸匹配度高，不存在结构干涉问题，能够直观展现多通管路的空间布局与连接逻辑。
