大众奥迪K032涡轮落水管连接法兰

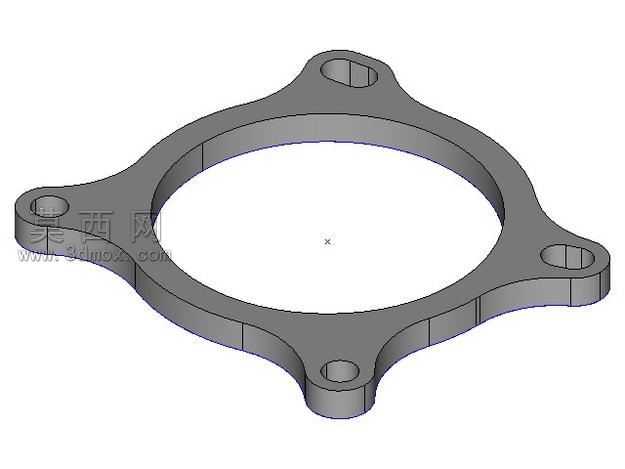

本模型为适配大众奥迪车型K032涡轮系统的落水管连接法兰，建模过程以实际车用密封连接需求为核心依据，首先基于涡轮落水管的对接尺寸、安装点位参数绘制基准草图，精准定位中心通流孔的孔径尺寸，确保流体通道无额外节流阻力，匹配涡轮系统落水的通流需求。建模时依次完成环形主体的拉伸成型，再根据发动机舱内的安装空间布局，延伸出四个带安装孔的定位支耳，每个支耳的轮廓均做了圆弧过渡处理，避免应力集中问题，同时精准匹配对应安装螺栓的孔径与孔位间距，保证安装时的对位精度。模型对法兰的密封贴合面做了平整化处理，严格控制贴合面的平面度参数，还原金属法兰的密封面设计要求，避免安装后出现渗漏问题。材质设置上采用铸铝材质的渲染参数，还原车用铝合金法兰的哑光金属质感，对支耳与主体衔接处的圆角、安装孔的倒角细节都做了精细化还原，完整呈现法兰的结构特征。设计过程中充分考虑车用零部件的安装适配性，四个支耳的延伸角度完全匹配涡轮壳体与落水管的对接空间，不会与周边管路、部件产生安装干涉，整体结构紧凑，在保证连接强度的前提下尽可能缩减法兰的整体体积与重量，符合汽车零部件轻量化的设计方向。模型完整还原了法兰的所有结构细节，包括主体的环形壁厚、支耳的厚度、安装孔的沉台结构，可直接用于零部件的结构验证、安装模拟以及相关改装方案的设计参考，能够直观呈现该法兰在涡轮落水管连接部位的装配形态与密封作用。
