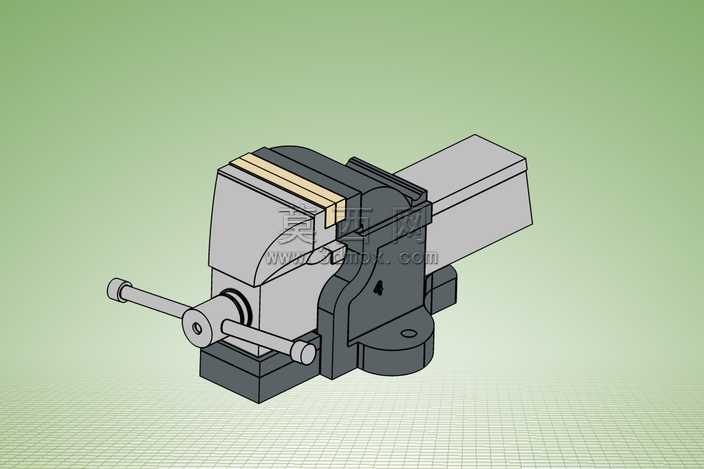

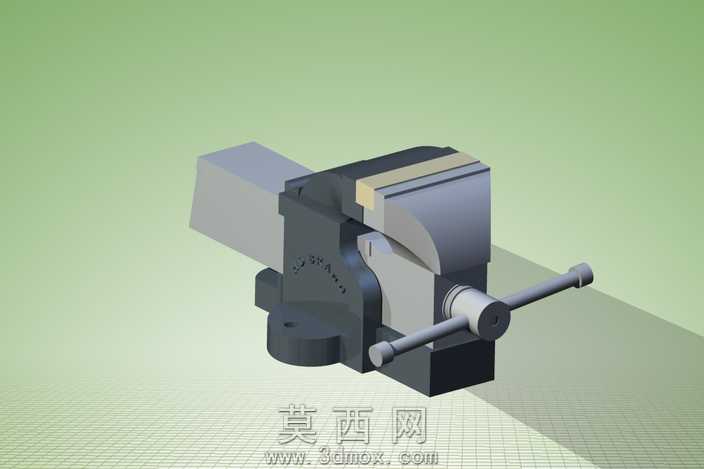

机用重型台虎钳三维结构设计模型

本模型为机用重型台虎钳的完整三维设计成果，采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，对虎钳的各个组成部件进行了1:1等比例还原，完整呈现了台虎钳的装配关系与运动逻辑。建模阶段首先完成固定钳身的基体构建，针对固定钳身的底座安装孔、导轨滑槽、丝杠支撑座等结构进行了精细化特征绘制，对铸造圆角、安装沉孔、钳口安装槽等细节特征均做了准确还原，保证固定钳身的结构强度与实际加工可行性。活动钳身部分通过导轨配合结构与固定钳身实现滑动连接，建模时严格控制了滑槽与导轨的配合公差，模拟实际生产中的间隙配合要求，保证活动钳身可沿固定钳身导轨实现顺畅的直线往复运动。夹紧丝杠组件建模还原了梯形传动螺纹的结构特征，对丝杠端部的摇臂安装孔、挡圈槽、推力轴承配合位均做了细节刻画，摇臂采用圆钢弯折的结构形式，两端的防滑手柄做了滚花纹理的细节处理，还原实际操作时的防滑握持手感。钳口板部分单独建模，表面的交叉防滑齿纹做了阵列特征处理，通过沉头螺钉结构实现与钳身的可拆卸连接，还原实际使用中钳口磨损后可快速更换的设计特点。材质渲染阶段针对不同部件做了差异化材质赋予，固定钳身与活动钳身采用铸铁材质，还原铸件的哑光深灰金属质感，表面做了细微的铸造颗粒纹理处理，丝杠、摇臂等传动部件采用45号钢调质材质，呈现出光亮的金属切削质感，钳口板采用合金工具钢材质，做了淬火后的表面质感处理，防滑齿部分做了细微的倒角处理避免应力集中。整体装配过程严格按照实际装配流程完成，添加了符合机械运动逻辑的装配约束，可实现丝杠转动带动活动钳身开合的完整运动仿真，清晰展示台虎钳的夹紧工作原理，模型结构完整无缺失特征，各部件间无干涉问题，可用于机床工装设计参考、机械原理教学演示、虎钳产品改型设计等场景，能够直观展现重型台虎钳的结构组成与传动逻辑，为相关机械设计工作提供可靠的三维参考依据。
