哈贝尔雨衣翻盖式密封覆盖件结构设计

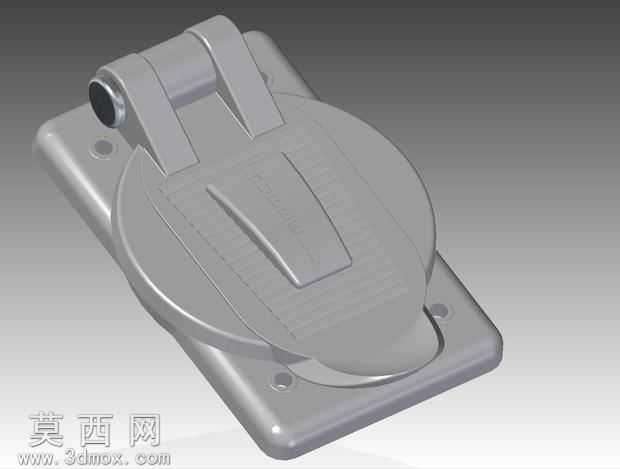

本作品为哈贝尔雨衣配套的覆盖密封构件，采用三维参数化建模方式完成全结构设计，建模过程中先以矩形安装底板为基准，定位四个安装孔的孔位与沉台尺寸，保证安装时的贴合度与定位精度，再向上构建圆形密封盖主体，匹配铰接翻盖的转轴结构。建模阶段对翻盖的铰接轴做了同轴度约束，确保翻盖开合过程无卡滞，翻盖表面设计有内凹的抠手位，兼顾开合操作的便利性与外观的整体性，翻盖与圆形底座的贴合面做了一圈密封压边结构，用于安装密封胶条，实现闭合后的防水密封效果，解决雨衣对应部位的密封防护需求。材质设定上，整体构件选用耐候性工程塑料，渲染时赋予哑光浅灰色塑料材质，添加细微的表面磨砂质感，还原工程塑料件的真实视觉效果，铰接轴部位做了金属质感的材质区分，模拟金属转轴的耐磨属性，渲染场景采用渐变灰色背景，搭配柔和的三点布光，清晰展现构件的轮廓细节、安装孔位、铰接结构与密封压边的形态，避免光影过强掩盖结构细节。结构设计上，安装底板的四个安装孔做了沉头设计，保证安装后螺丝头部不突出底板表面，避免刮蹭雨衣面料，翻盖与底座的铰接部位做了加强筋结构，提升反复开合的结构强度，避免长期使用出现铰接断裂问题，圆形盖体的边缘做了圆弧过渡处理，无尖锐棱角，防止使用过程中划伤雨衣面料或使用者。设计思路围绕雨衣配套部件的实用需求展开，优先保证密封防水性能与开合操作的便捷性，同时兼顾构件的耐用性与安装适配性，建模过程中对所有配合尺寸做了公差预留，确保密封胶条安装后翻盖可以顺畅闭合，不会出现过紧无法扣合或过松密封失效的问题，整体结构无冗余设计，在满足功能需求的前提下尽可能简化构件形态，降低后续注塑生产的开模难度与生产成本，适合作为雨衣配套的密封防护配件使用。
