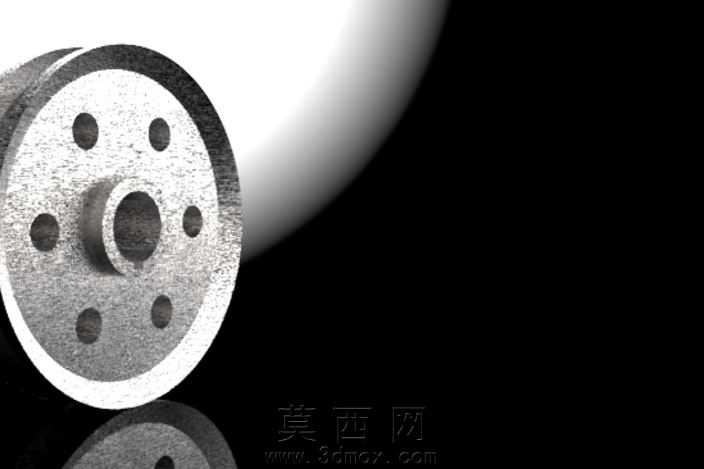

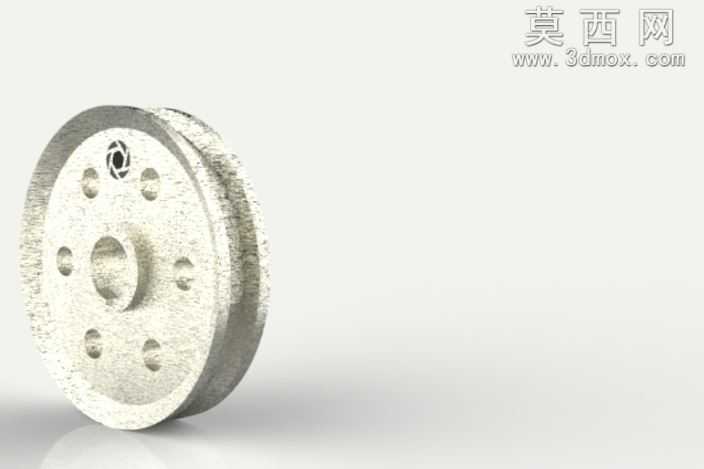

带安装孔位的金属滑轮支撑组件

该滑轮支撑组件采用三维参数化建模方式完成整体设计，建模过程中首先对轮体的基础轮廓进行草绘绘制，通过旋转特征生成滑轮的基础轮坯，精准控制轮槽的弧度与深度，确保轮槽能够适配对应规格的牵引绳或传动带，避免运行过程中出现脱轨、偏磨的问题。在轮体的端面结构设计上，围绕中心轴孔均匀布置了多组安装孔位，包含定位销孔与螺栓固定孔，孔位的排布经过同轴度校验，保证轮体安装后与支撑轴的回转中心完全重合，降低高速转动时的径向跳动量。中心轴孔位置设计有凸起的轴套结构，能够增加与支撑轴的接触配合长度，提升整体连接的稳定性，减少转动过程中的晃动间隙。材质设置上为轮体赋予了金属磨砂质感的材质，模拟铸钢或铝合金机加工后的表面效果，通过调整材质的粗糙度、反光度参数，还原金属零件表面细微的加工纹理，渲染阶段采用柔和的侧上方打光方式，突出轮体的立体轮廓与孔位的结构层次，清晰展现各部分的结构衔接关系。设计过程中重点考量了滑轮的受力特性，轮缘部分做了加厚处理，能够承受径向的载荷冲击，均匀分布的安装孔可以将轮体受到的作用力均匀分散到支撑结构上，避免局部应力集中导致的零件变形。整体结构紧凑，没有冗余的设计部分，各特征的尺寸参数都经过合理性校验，既满足传动支撑的功能需求，也兼顾了零件加工的工艺可行性，能够直接用于五金传动机构的配套装配，适配多种需要导向、传动支撑的机械使用场景。
