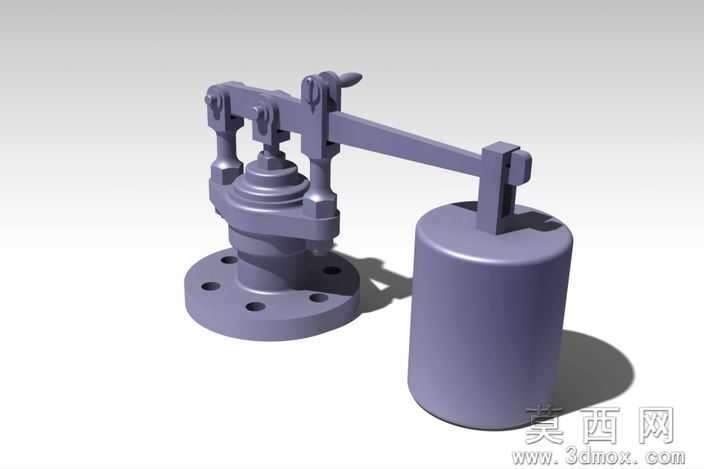

杠杆重锤式法兰连接安全阀三维结构

本作品为杠杆重锤式安全阀的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的结构建模，再按照实际装配约束关系完成整体装配，确保各部件的运动逻辑与实际机械结构完全匹配。建模阶段首先完成底部法兰基座的结构绘制，精准还原法兰盘上的螺栓通孔分布、基座与阀身连接的过渡锥面结构，保证法兰连接尺寸符合通用管道连接规范；随后完成阀身主体的建模，还原阀腔内部的密封面结构、阀杆导向段的同轴度约束，确保阀杆可沿竖直方向顺畅往复运动，无结构干涉。杠杆机构部分的建模重点还原了杠杆的支点铰接结构、阀杆与杠杆的连接铰点、重锤挂载端的定位结构，所有铰接位置均预留合理的装配间隙，还原真实机械结构的运动余量；重锤部分采用圆柱式实体结构，建模时通过调整实体密度参数匹配真实铸铁重锤的质量属性，可通过调整重锤在杠杆上的挂载位置，模拟不同整定压力下的安全阀工作状态。渲染阶段采用哑光金属材质模拟铸铁阀体的质感，对密封面、铰接销轴位置添加轻微的金属反光效果，背景采用渐变浅灰色突出模型主体结构，通过三点布光方案清晰呈现各部件的轮廓与装配关系，阴影效果柔和自然，可直观展示整体结构的空间布局。设计过程中重点考量了杠杆力矩平衡的结构逻辑，确保重锤重力通过杠杆放大后可精准作用于阀瓣密封面，实现管道超压时自动泄压、压力回落时自动密封的功能，所有结构的尺寸比例均参考实际工业用杠杆式安全阀的参数设定，无夸张变形或不符合机械原理的结构设计，各零件之间的装配关系清晰，可直接用于结构原理展示、装配教学演示等场景。
