多级线圈式液态氧加速装置结构模型

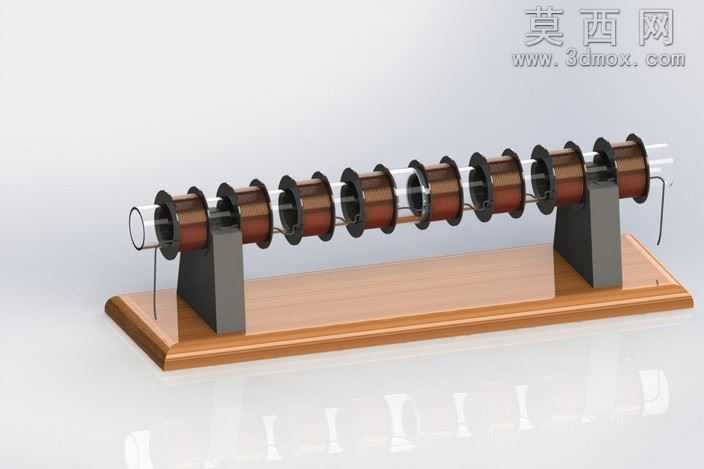

本模型为多级线圈式液态氧加速装置，采用SolidWorks完成全参数化三维建模，整体结构还原了实验级液态氧加速设备的完整形态。建模过程中首先完成底座部分的构建，采用实木质感的长条形基座设计，对基座边缘做了圆角过渡处理，还原木质底座的温润质感，同时保证支撑结构的稳定性。基座上方对称设置两个立式支撑座，支撑座采用深灰色硬质材质设定，建模时对支撑座与玻璃管道的接触位置做了精准的卡位结构设计，确保横向贯穿的透明玻璃管道能够水平固定，无倾斜错位问题。玻璃管道为核心的流体通道部分，建模时采用透明材质参数设置，还原高硼硅玻璃的通透质感，管道外壁等距排布九组电磁线圈组件，每组线圈包含铜质绕线层与两侧的固定挡片，绕线部分采用红铜金属材质，还原铜线缠绕的层叠纹理，挡片采用深色绝缘材质，精准对齐每一组线圈的安装位置，保证线圈间距均匀一致，线圈两端预留接线端结构，还原电气接线的设计细节。渲染阶段采用影棚级柔光布光，在白色背景下突出装置的材质层次：木质底座的哑光木纹质感、支撑座的磨砂硬质塑料质感、玻璃管道的折射通透效果、铜质线圈的金属反光都做了分层材质调节，同时在底座下方添加柔和的投影效果，增强模型的真实立体感。设计思路上围绕液态氧的电磁加速原理展开，通过等距排布的多级线圈形成逐级递进的磁场推力，透明管道既可以观察内部液态氧的流动状态，也具备良好的绝缘耐低温性能，整体结构布局规整，各部件装配关系清晰，无干涉错位问题，可用于电磁加速原理演示、低温流体设备结构参考，模型同时导出了STEP、IGES等通用格式，可适配多数三维软件打开编辑，完整保留了各部件的装配层级与结构参数，能够直观呈现多级线圈式加速装置的构造逻辑。
