威泰克MT8071iE人机界面触控显示终端

　　在离散制造产线的设备操控工位、过程控制场景的参数监控节点，这类7英寸规格的人机界面触控终端是连接操作人员与底层控制单元的核心交互载体，日常承担着设备运行参数可视化、工艺配方下发、故障报警弹窗提示、生产数据实时采集回传的核心作用，一线操作人员无需深入掌握PLC底层逻辑，仅通过触控操作就能完成设备启停、参数微调、运行状态确认的全流程操作，大幅降低工业设备的操作门槛。从结构设计维度来看，这款触控终端采用窄边框一体化前框设计，前面板做了平整化处理，安装时可直接嵌入电控柜的预留开孔位置，前框与柜体接触面预留了密封胶条安装槽位，能够适配工业现场多粉尘、少量溅水的复杂工况，避免外界杂物侵入设备内部造成电路故障。

　　机身整体采用工程塑料注塑成型的壳体结构，侧壁做了加强筋布局设计，既能够控制整机重量，也可以保证安装后的结构强度，避免长期使用过程中出现壳体形变的问题。设备侧沿排布了电源接口、串行通讯接口、以太网接口以及扩展功能端口，所有接口都做了内凹式布局，接线完成后线缆不会突出机身外轮廓，不会干涉电控柜内部的走线排布，也能避免柜门开合过程中剐蹭线缆造成接头松动。从安装边界来看，这款终端采用面板嵌入式安装方式，开孔尺寸严格匹配机身安装卡扣的固定位置，安装时仅需将机身从柜体正面推入预留开孔，通过机身四周的卡扣即可完成快速固定，无需额外的固定支架，能够适配厚度1.5mm到5mm之间的冷轧钢电控柜面板，安装完成后前面板与柜体表面齐平，既方便日常清洁擦拭，也能避免边角积灰。

　　触控层面采用电阻式触控方案，能够适配工业现场操作人员佩戴劳保手套的操作场景，不会因为指尖有油污、汗渍就出现触控失灵的问题，屏幕显示区域做了防眩光处理，在车间顶部照明的光线环境下不会出现明显反光，操作人员在不同角度都能清晰辨识屏幕上的参数数值。在设备散热设计上，机身背部做了细密的格栅式散热孔，内部电路板的发热元件位置对应散热孔区域，依靠自然对流即可完成散热，无需额外加装散热风扇，既降低了设备运行的噪音，也避免了风扇转动吸入粉尘造成内部积灰的问题，能够长期稳定在0到50摄氏度的工业现场环境中连续运行。

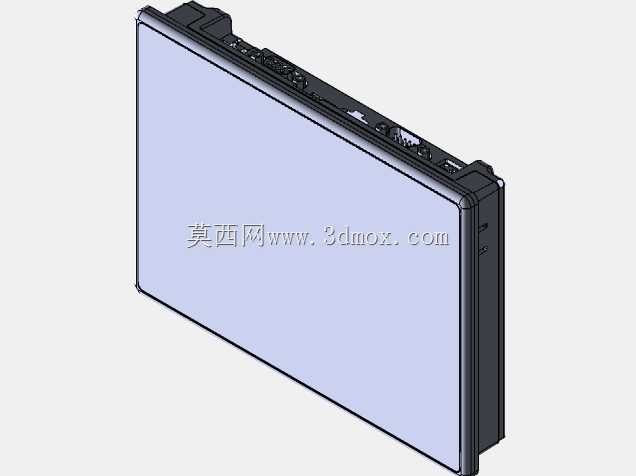

　　从三维建模的还原细节来看，模型完整复刻了机身的所有结构特征，包括侧部接口的具体形态、安装卡扣的位置尺寸、前面板的屏幕边界、壳体的分型线位置都做了精准还原，结构设计人员在进行电控柜布局设计时，可以直接调用该模型进行开孔定位、干涉检查，提前确认安装空间是否充足，避免实际安装时出现尺寸不匹配、接口与柜内其他部件干涉的问题。在实际产线应用中，这类触控终端通常会安装在设备主操作位的电控柜正面，高度设置在操作人员站立时视线平齐的位置，方便实时查看设备运行状态，屏幕界面可根据不同设备的控制需求做定制化组态，既可以显示设备的运行转速、温度、压力等实时参数，也可以设置虚拟按键替代传统的实体按钮，减少电控柜面板的开孔数量，提升柜体的整体防护性能。设备的供电采用宽电压设计，能够适配工业现场常见的24V直流供电场景，电源输入端做了防反接、抗浪涌保护设计，即使现场供电出现小幅波动也不会造成设备重启或者损坏，通讯端口支持主流的工业通讯协议，可以直接对接不同品牌的PLC、变频器、温控模块等底层控制设备，无需额外加装通讯转换模块，简化现场的接线与调试流程。
