2.4GHz棒状SMA射频通信天线结构

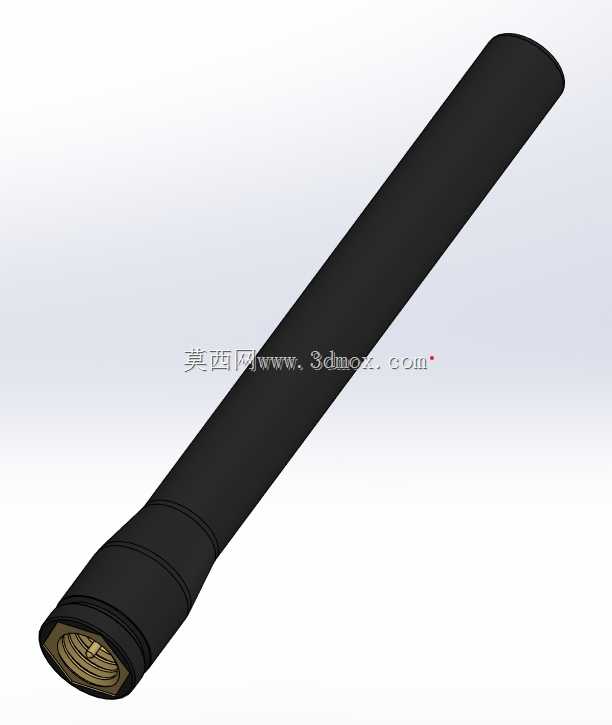

　　在短距离无线通信设备的结构适配场景中，外置棒状SMA接口天线是极为常用的信号收发部件，这类天线广泛部署在物联网终端、无线数传模块、家用路由设备、工业无线传感节点、开源硬件开发板等需要2.4GHz频段信号收发的硬件上，承担着射频信号与空间电磁波的转换作用，其结构设计的合理性直接影响设备的无线信号覆盖范围与通信稳定性。从实际工程选型的角度看，这类外置胶棒天线的设计首先要平衡信号辐射效率与安装空间的约束，本次呈现的天线整体采用细长棒状外形，主体长度控制在80mm区间，最大外径约10mm，属于小尺寸外置天线范畴，能够适配多数对安装外露尺寸有严格限制的紧凑型通信设备，不会因为天线过长导致设备包装、安装、日常使用过程中出现磕碰弯折的问题。

　　天线的结构分为三个核心功能段，最下端是标准SMA公头连接接口，接口内部采用同轴插针结构，能够与设备端的SMA母座实现精准的阻抗匹配，常规这类接口都按照50Ω射频阻抗标准设计，安装时仅需将接头对准设备端座体旋紧即可完成固定与电气连接，不需要额外的焊接工序，能够大幅提升产线装配效率，也方便后期运维过程中的天线更换与调试。接口向上的位置是天线的根部过渡段，这部分做了多层阶梯式的锥度过渡设计，一方面能够强化接头位置的结构强度，避免天线受到侧向冲击力时直接在接头根部发生断裂，另一方面也能优化天线根部的电流分布，减少接头附近金属结构件对天线辐射方向图的畸变影响。

　　天线的主体辐射段采用黑色软质胶套包裹，内部是经过弯折匹配的金属辐射振子，胶套材质选用耐候性较好的橡塑材料，具备一定的抗弯折能力，日常使用中即使出现小角度的弯曲也不会轻易损坏内部振子结构，同时黑色哑光的外观也能适配多数工业设备、消费电子的外壳配色，不会出现外观突兀的问题。在进行这类天线的三维结构建模时，首先要优先保证SMA接口的尺寸精度，包括接口的螺纹规格、插针伸出长度、座体配合公差都需要严格对应通用SMA接头的标准尺寸，否则会出现安装时无法旋合、插针对接偏移导致的信号驻波比过高问题；其次要控制天线整体的同轴度，主体辐射段需要与接头轴线保持较高的同轴度，避免安装后天线出现歪斜，影响设备整体外观与安装适配性；另外根部的过渡圆角与阶梯结构也需要按照实际开模需求做合理的拔模斜度设计，保证后期胶套注塑生产时能够顺利脱模，不会出现结构倒扣导致的生产不良。

　　从实际应用的适配性来看，这类80mm长度的2.4GHz胶棒天线，增益通常在2-3dBi区间，全向辐射的特性能够满足短距离室内、工业现场的无线通信需求，相比内置PCB天线，外置的结构能够避开设备内部金属外壳、电路板走线、电源模块的电磁干扰，信号收发的稳定性更有优势，同时标准SMA接口的通用性极强，不需要针对特定设备做定制化的接口修改，能够覆盖绝大多数采用SMA射频接口的2.4GHz通信设备，在无线数据采集、智能家居组网、工业无线控制、开源硬件开发等场景中都有极高的选用率。建模过程中还需要考虑天线的安装边界条件，当天线旋紧在设备面板上时，外露的主体部分长度、最大旋转半径都需要明确标注，方便结构工程师在做设备整体布局时预留足够的安装空间，避免天线与设备周边的其他结构件、接线端子发生干涉；同时接头位置的拧紧力矩参考值也可以通过结构仿真做初步验证，避免螺纹配合长度不足导致的连接松动问题。另外天线胶套表面的防滑纹理设计也需要兼顾实用性，根部靠近接头的位置做了细微的滚花结构，方便安装时用手直接旋紧，不需要借助额外的扳手工具，提升装配的便捷性。
