法兰安装式直角截止止回阀结构设计

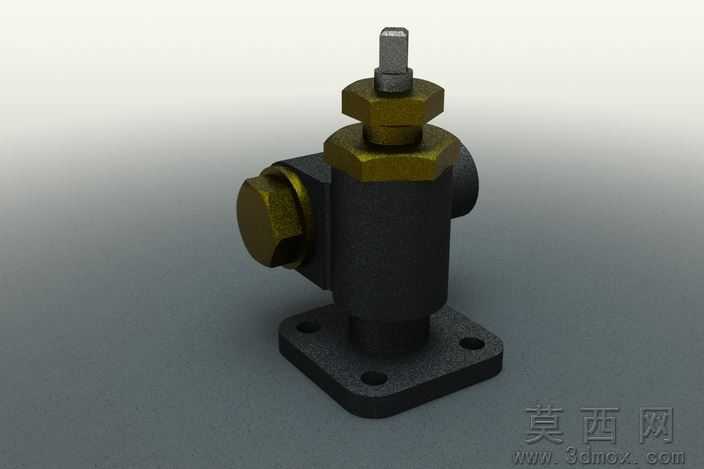

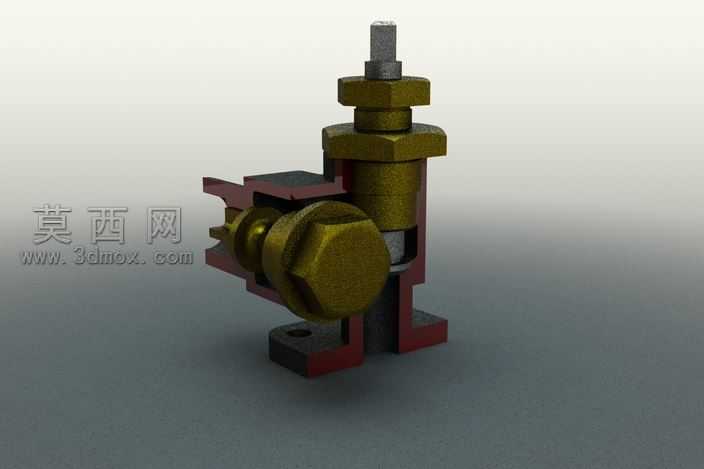

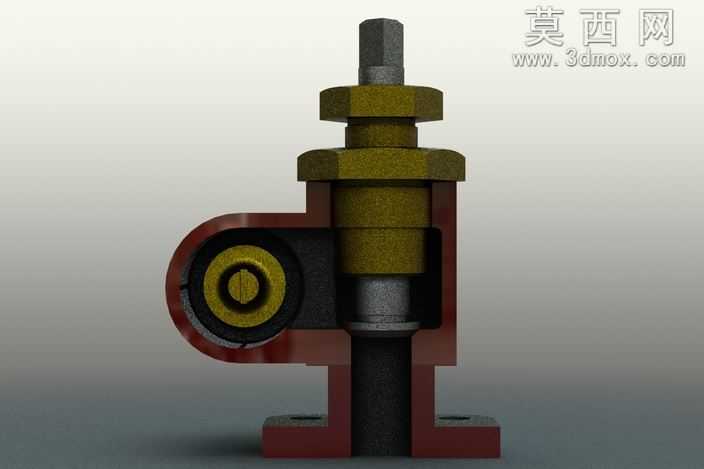

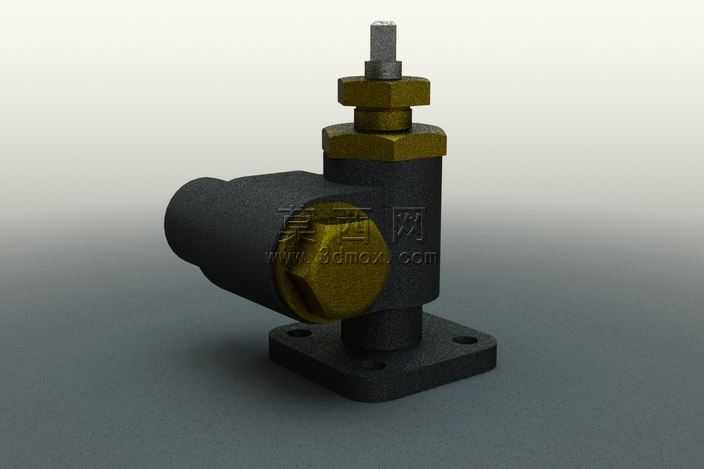

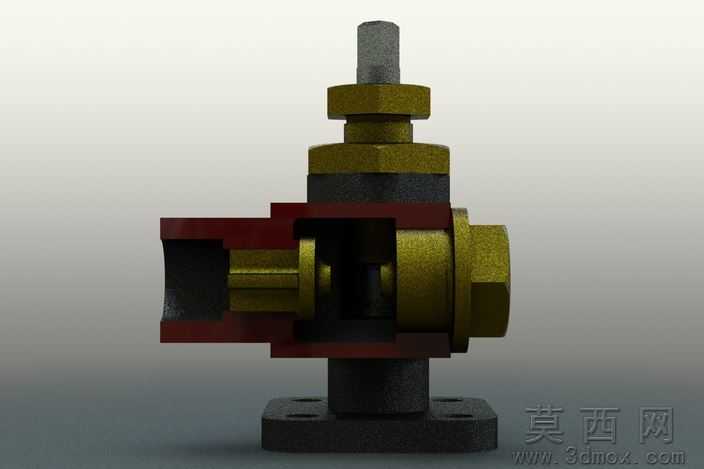

本作品为管路系统用直角式截止止回阀三维建模成果，建模过程严格遵循机械设计规范，先通过草图绘制完成各零件的轮廓基准，依次构建阀体底座、主阀体腔、侧通接口、调节杆、密封压盖、锁紧螺母、端堵等独立零件，再按照装配约束关系完成总装配合，确保各运动部件无干涉、密封面贴合度符合设计要求。建模阶段对阀体的铸造圆角、安装法兰的螺栓孔位、调节杆的梯形螺纹结构、密封组件的配合公差都做了精准还原，所有特征参数均参考通用工业阀门的尺寸规范设定，保证模型具备实际生产参考价值。渲染阶段采用工业产品写实渲染方案，为阀体主体赋予哑光铸铁材质，还原铸铁件表面细微的颗粒质感与深灰金属色泽；为外露的调节螺母、端堵、压盖部件赋予黄铜材质，调整金属粗糙度与反射参数，呈现铜质配件经使用后的温润金属光泽，避免过度镜面反射带来的失真感；背景采用浅灰渐变哑光背景，搭配柔和的三点布光，主光从侧上方打亮阀体主体结构，辅光弱化暗部死黑，轮廓光勾勒阀体边缘与顶部调节杆的形态，清晰展现阀门的直角通径结构、法兰安装底座的固定孔位、顶部调节机构的层级关系，以及侧端堵的装配位置。设计思路上，这款阀门整合了截止调节与止回防倒流的双重功能，采用直角通径结构可适配管路垂直转向的安装场景，底部带安装孔的方形法兰底座能够实现阀门在设备或管架上的稳固固定，顶部的调节杆结构可手动控制阀瓣的开启开度，同时阀瓣自带止回结构，在介质逆流时可自动切断通路，兼顾流量调节与防倒流保护的作用，整体结构紧凑，外露操作部件布局合理，符合工业管路阀件的实用设计逻辑，模型完整还原了阀门的内外结构特征，可用于产品展示、结构教学、管路装配模拟等场景。
