螺旋输送绞龙叶片轴结构三维设计

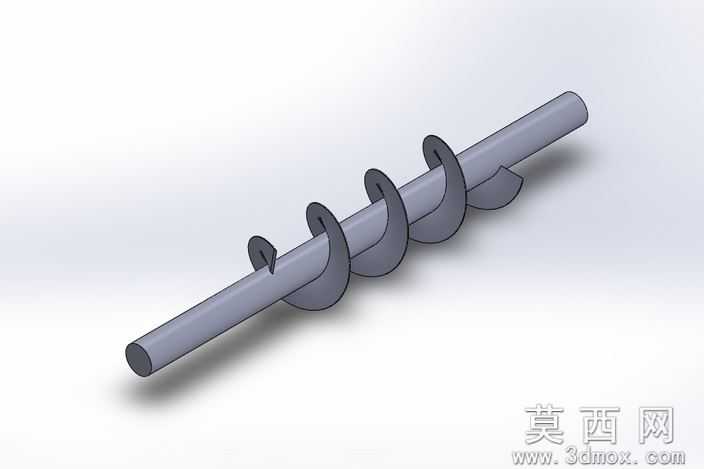

本模型为螺旋输送用绞龙轴构件，采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定中心主轴的基准轴线，以圆柱特征完成主轴主体的构建，保证主轴的同轴度与尺寸精度，为后续螺旋叶片的装配提供稳定的基准载体。螺旋叶片部分采用螺旋线扫描特征生成，首先根据输送需求设定螺旋线的导程、旋向与直径参数，绘制叶片截面轮廓后沿螺旋路径完成扫描成型，同时根据实际输送工况的进料、出料需求，对末端叶片做了截断处理，避免末端叶片与出料端壳体发生干涉，同时优化物料推送的出料轨迹。模型整体采用统一的金属材质渲染，赋予哑光钢质的材质属性，调整材质的粗糙度与反光参数，还原普通碳钢机械构件的真实质感，渲染过程中采用柔和的环境光搭配定向主光源，清晰呈现螺旋叶片与主轴的衔接结构，突出叶片的螺旋曲面形态与焊接贴合的结构细节。结构设计上，螺旋叶片等距排布在主轴外圆面，叶片与主轴采用贴合固连的结构形式，模拟实际生产中叶片焊接在主轴上的装配状态，叶片的厚度、螺旋升角均参考常规轻型螺旋输送机的参数设定，可满足小颗粒、粉状物料的水平输送工况需求。设计思路围绕螺旋输送的核心功能展开，在保证结构强度的前提下简化了非关键的细节特征，既保留了绞龙轴核心的螺旋推送结构，也控制了模型的整体复杂度，可用于螺旋输送设备的结构演示、方案设计参考以及相关教学场景的结构展示，模型的各特征参数均可根据实际输送需求进行调整修改，具备较好的参数化复用性。
