带侧孔承压筒体位移压力流量仿真分析

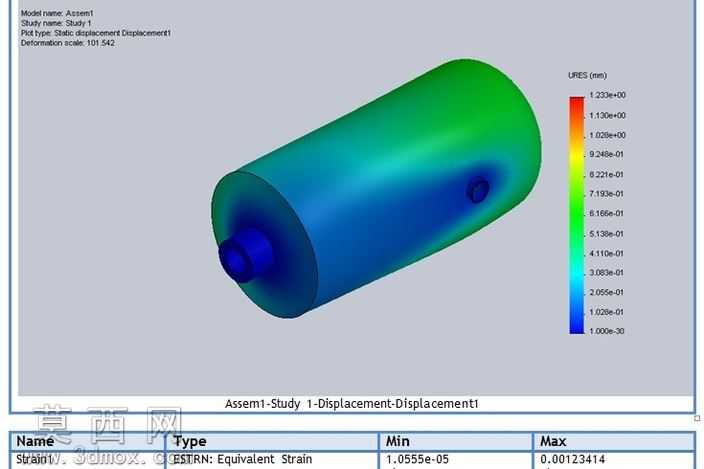

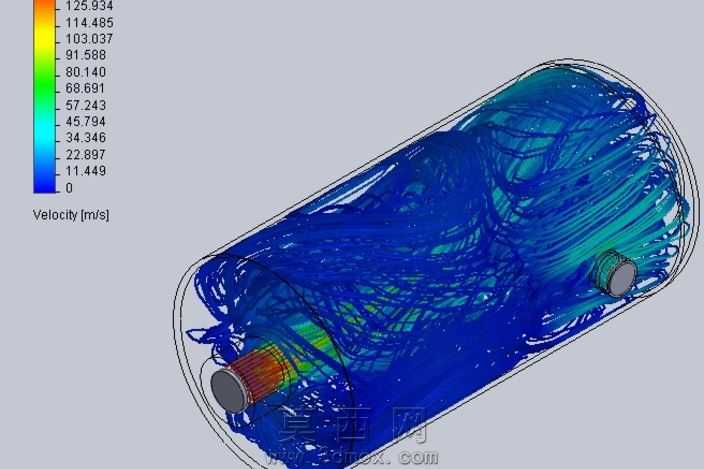

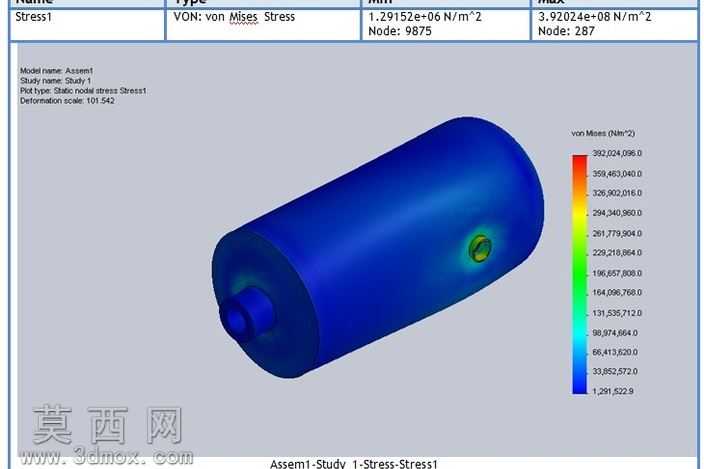

本次针对带侧接口的承压类筒体结构开展多物理场仿真分析，依托三维建模软件完成参数化建模，首先按照实际工程尺寸构建筒体主体结构，筒体为等壁厚圆柱回转体结构，一端设置同轴阶梯式连接轴头，用于实现部件的装配定位与动力传递，筒体侧壁开设径向贯通的内螺纹接口，用于介质的进出与管路连接，建模过程中对螺纹牙型、轴台过渡圆角等局部细小特征做合理简化，在保证计算精度的前提下有效降低网格划分难度、提升求解效率。建模完成后为模型赋予对应金属材质属性，设置符合实际工况的弹性模量、泊松比、密度等材料参数，确保仿真结果与实际受力状态匹配。网格划分阶段采用结构化与非结构化网格结合的方式，对筒体侧壁开孔处、轴头过渡圆角等应力集中区域进行网格局部加密，保证关键位置的计算精度，其余规则区域采用较大尺寸网格控制整体网格数量，平衡计算效率与结果可靠性。边界条件设置阶段，按照实际工作场景约束筒体一端轴头的全部自由度，模拟实际装配的固定状态，在筒体内壁施加对应额定工作压力，同时结合介质流动特性设置流量进出口边界条件，分别开展静力学应力分析、位移变形分析与内部流场分析。求解完成后通过后处理模块生成可视化结果，从应力云图可以清晰观测到筒体整体应力分布状态，最大应力出现在侧壁开孔的边缘位置，符合开孔削弱结构强度的力学规律，筒体其余区域应力水平较低，整体应力分布均匀；位移变形结果显示筒体最大变形量处于合理区间，满足结构刚度设计要求；流场分析结果清晰呈现筒内介质的流动轨迹、压力分布与流量分配规律，验证了侧接口位置设计的合理性。整个分析过程覆盖结构受力与介质流动的核心工况，能够为该类承压筒体的结构优化、壁厚设计、接口位置选型提供可靠的数据支撑，有效减少物理样机的试制成本，缩短产品研发周期，帮助设计人员提前识别结构薄弱位置，针对性优化过渡圆角、壁厚参数，提升产品运行的可靠性与使用寿命。
