嵌入式工业人机交互触控操作终端

　　在离散制造产线的工位控制节点、小型成套设备的操作侧、自动化专机的人机交互点位，这类嵌入式触控操作终端是操作人员和设备控制系统对接的核心载体，不需要额外搭配外置键盘鼠标，仅通过屏幕触控就能完成参数写入、运行状态监控、故障复位、工艺配方切换等日常操作，相比传统的按钮式操作面板，能大幅缩减柜体面板的开孔数量，简化现场布线的复杂度，同时也能根据不同的工艺需求灵活调整交互界面，不需要重新排布物理元件的安装位置。

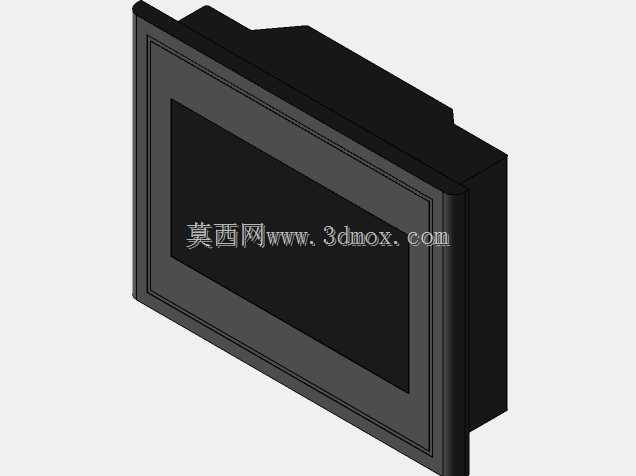

　　从结构设计的角度来看，这款终端采用前框嵌入柜体的安装方式，前边框做了略宽于屏体的压边设计，安装时只需要在电控柜面板上开出对应尺寸的矩形安装孔，将终端从柜体外侧推入开孔，再通过后侧的安装卡扣或者固定压片锁紧，就能让前边框和柜体面板紧密贴合，前框边缘做了微小的倒角处理，既可以避免安装时划伤操作人员，也能减少积灰在缝隙处堆积，日常清洁维护时直接擦拭前表面即可。屏体后侧的壳体做了阶梯式的收窄设计，不会占用过多柜内的纵深空间，对于内部布线密集、安装空间局促的小型电控柜来说，这种结构能有效规避和柜内接触器、接线端子、走线槽的干涉问题，后侧预留的接口区域做了规整的排布，电源接口、通讯接口的位置都避开了安装固定点，接线时不需要额外调整终端的安装位置就能完成线缆插拔。

　　屏幕区域采用了凹陷式的安装结构，触控面板比前框表面略低1mm左右，这种设计能避免现场搬运设备、或者操作人员手持工具经过时直接磕碰触控玻璃，降低屏幕碎裂的风险，前框和触控面板的接缝处做了密封处理，能满足工业现场常见的防泼溅、防粉尘要求，适配车间多尘、偶尔有切削液飞溅的使用场景。壳体的边角都做了圆弧过渡，没有尖锐的直角结构，安装过程中不会割伤安装人员的手部，也不会刮伤柜面的喷涂层。

　　建模过程中首先确定了前框的安装边界尺寸，结合常用的小型人机界面安装开孔规范，预留了足够的压边宽度，保证安装后不会从开孔处滑脱；屏体的显示区域按照4:3的工业常用显示比例做了划分，黑边宽度控制在合理范围，既保证了结构强度，也不会过度压缩有效显示面积。后侧的壳体部分根据内部电路板的排布空间做了适配，厚度刚好容纳主控板、电源板和触控驱动板，没有多余的冗余空间，整体结构紧凑。安装卡扣的位置设置在壳体上下两侧的居中位置，锁紧时受力均匀，不会出现前框一侧翘起、贴合不严的问题。

　　在实际选型应用中，这类终端常和PLC、温度控制模块、远程IO模块搭配使用，安装时需要注意柜内的散热空间，虽然终端本身功耗较低，但如果紧贴发热量大的变频器、伺服驱动器安装，长期高温环境会加速屏幕和内部电子元件的老化，建模时也特意在后侧壳体表面做了细微的散热筋结构，辅助内部热量散出。另外终端的整体重量较轻，安装时不需要额外做承重支撑，仅靠面板开孔和卡扣固定就能满足长期使用的强度要求，即使设备运行过程中有轻微振动，也不会出现松动移位的情况。

　　从交互逻辑的适配性来看，这种尺寸的触控终端刚好能放下常用的操作按钮、状态指示灯、参数显示区域，不会因为屏幕过小导致触控按钮排布过密引发误操作，也不会因为屏幕过大占用过多柜面空间，适合应用在小型包装设备、输送线控制工位、小型温控单元、实验检测设备这类对安装空间有严格限制的场景，替换传统的按钮指示灯面板时，只需要重新扩孔就能完成安装，改造难度较低。
