复古蒸汽机车底盘走行部结构三维设计

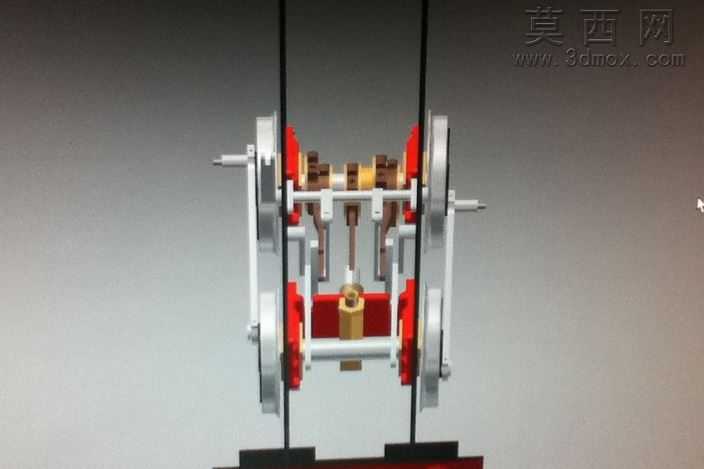

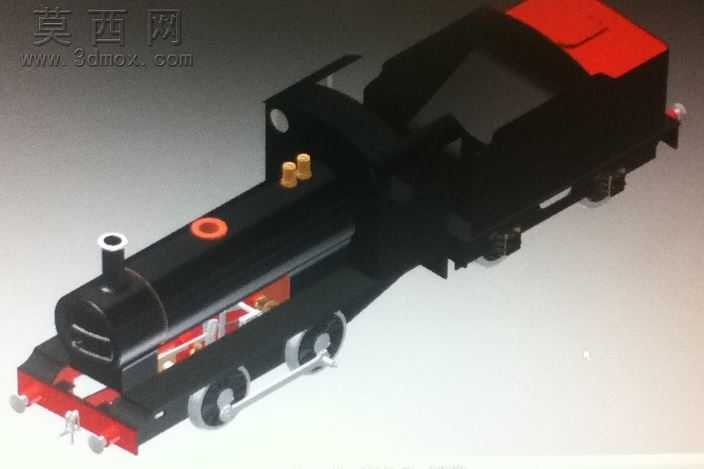

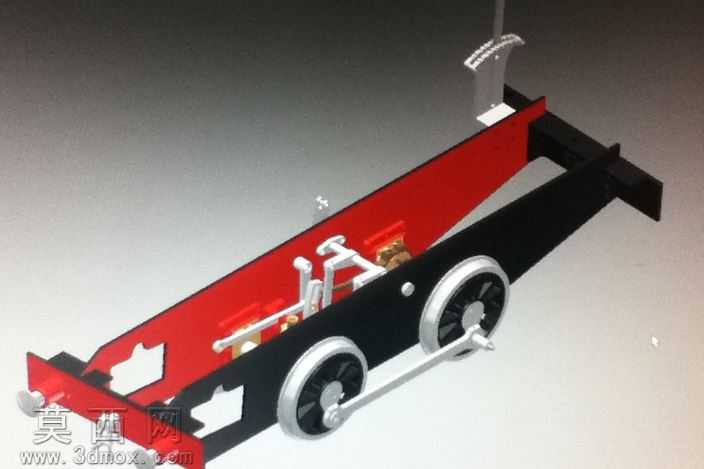

本作品为复古风格蒸汽机车走行部底盘的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配搭建，还原了早期蒸汽机车底盘的核心机械结构特征。建模过程中首先完成主车架的结构搭建，车架采用红黑撞色的分色设计，红色区域为车架侧梁主体，通过钣金特征与拉伸切除完成侧梁上的镂空减重结构设计，黑色区域为车架承托梁与端部连接结构，精准还原了老式机车车架的铆接式拼接逻辑。走行部轮对部分采用金属材质渲染，轮辐与轮缘做了差异化的金属质感处理，轮缘做了轻微的磨损质感模拟，还原真实服役机车的部件状态；连接前后轮对的传动连杆采用亮银色金属材质，精准还原了蒸汽机车曲柄连杆传动的运动逻辑，连杆与轮轴的连接位置做了轴销、轴套的细节结构建模，没有省略关键的传动配合特征。车架上部预留了锅炉安装位与操纵机构安装位，端部设置了车钩连接结构与排障器雏形，车架上方还搭建了简易的制动操纵杆结构，还原机车的操纵部件布局。渲染阶段采用柔和的影棚布光，通过多角度光源突出金属部件的反光质感与车架的分色层次，对连杆、轮轴等运动部件做了装配约束校验，确保各部件的配合间隙符合机械设计逻辑，既保留了复古蒸汽机械的粗粝质感，也保证了模型结构的完整性与可编辑性，整体模型完成度接近四分之三，后续可继续拓展上部锅炉、汽室、驾驶室等结构，完成整台蒸汽机车的完整建模。
