EXG系列弯角式工业连接器三维结构设计

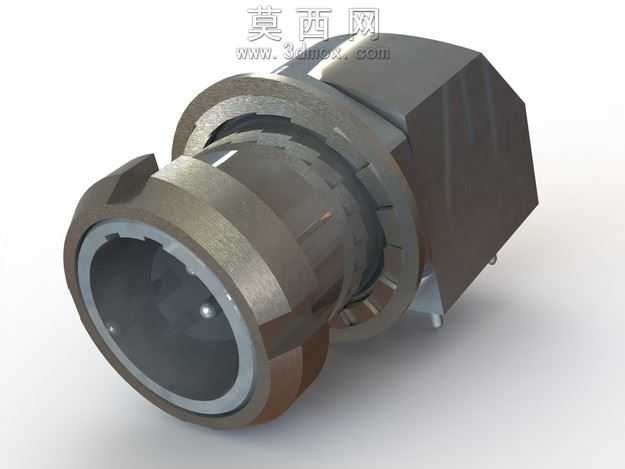

本作品为弯角式工业圆形连接器的三维结构设计，建模过程中严格遵循工业连接器的实际尺寸规范与装配逻辑，首先通过草图绘制勾勒出连接器前端插接端的环形轮廓，精准定位内部接触件安装腔的内径尺寸与定位卡槽的分布位置，保证插接配合时的同轴度与防呆定位精度。建模阶段采用参数化特征构建方式，依次完成前端插接壳体、中部锁紧环、弯角过渡壳体、尾部出线端的结构搭建：前端插接端外侧设计有三段式防滑锁紧纹理，对应推拉自锁式连接器的锁紧结构，建模时通过环形阵列特征均匀分布锁紧凸点，保证凸点的高度、弧度与实际产品的锁紧行程完全匹配；中部锁紧环采用旋转凸台结合圆周阵列的方式构建，还原金属锁紧环的分段式防滑结构，同时预留与前后壳体配合的装配间隙，符合实际产品的装配公差要求。弯角过渡段采用90度弯折的壳体结构，建模时通过放样特征实现直筒段与弯角段的平滑过渡，避免壳体内部出现尖锐棱角损伤线缆，同时在弯角外侧设计加强筋结构提升壳体的结构强度，尾部出线端设计有压线锁紧结构，可适配不同线径的线缆接入。材质渲染阶段，连接器主体金属壳体采用哑光枪灰色金属材质，调整材质的粗糙度与金属度参数，还原锌合金压铸壳体的磨砂金属质感，前端插接端口的内圈采用亮面镀铬材质，与主体壳体形成材质层次区分，锁紧环部分采用稍浅的金属镍材质，突出可活动部件的视觉区分，整体渲染采用柔和的工作室光照环境，通过多角度补光展现壳体的曲面转折与结构细节，避免金属材质出现过曝或暗部死黑的问题。结构设计上充分考虑连接器的实际使用场景，弯角结构可有效节省设备内部的布线空间，避免线缆过度弯折造成的线芯断裂，壳体各段之间设计有密封圈安装槽，可适配橡胶密封圈实现IP67级别的防护性能，内部腔体预留足够空间用于安装绝缘基座与插针接触件，整体模型的装配关系完整，可直接用于产品结构验证、装配模拟与展示渲染使用。
