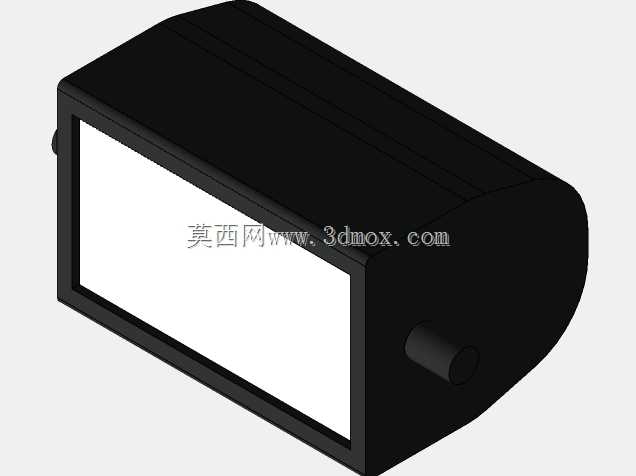

车载改装用刚性长条LED工业照明灯具

　　做越野改装和车载外设结构设计快十年，这类刚性长条LED灯是接触频次很高的外装配件，很多人对它的认知停留在“加装亮灯”，实际从结构边界到场景适配有不少需要抠的细节。先讲实际落地的应用场景，除了大家熟悉的越野场景下的夜间非铺装路照明，这类灯条还常被集成在工程作业车辆的顶部行李架、户外作业设备的巡检照明位、特种车辆的侧方补光位，甚至部分户外固定式作业平台的临时照明点位也会选用同结构的刚性灯体，核心原因就是它的一体式刚性结构比柔性灯带抗冲击、抗振动的能力强太多，不会因为车辆行驶中的持续颠簸、户外飞石的撞击出现灯体弯折、灯带脱落的问题。

　　从功能特性来说，这类刚性灯条的外壳采用挤出铝型材一体成型，表面做阳极氧化处理，既可以保证长期户外使用的抗腐蚀能力，也能通过铝型材壳体直接给内部的LED灯珠散热，不需要额外加装散热鳍片，整体结构更紧凑。灯条的出光面采用高透PC面罩，边缘做密封胶条压合，整体防护等级可以做到IP67，应对雨天涉水、高压水枪冲洗都不会出现内部进水短路的问题。灯体两端的端盖采用压铸铝材质，预留了标准的安装孔位，同时集成了防水接线端子，不需要用户自行做接线处的密封处理，降低现场安装的密封失效风险。

　　聊到设计思路，这类灯条的结构设计核心是平衡刚性、散热、密封三个核心需求，没有做多余的造型冗余。首先是灯体的型材截面，内部做了多层卡槽结构，最外侧的卡槽用来嵌装PC面罩和密封胶条，中间的卡槽用来固定铝基LED灯板，灯板直接和型材壳体的内壁贴合，保证导热路径最短，背部的型材做了微结构的散热筋，在不增加整体外形尺寸的前提下提升散热面积，避免长期高功率工作下灯珠光衰过快。端盖和型材的连接采用内六角螺丝锁紧，配合端面的密封胶圈，避免螺丝外露长期使用出现锈蚀滑牙的问题。安装支架的设计采用可调角度的铰接结构，用户可以根据实际的照射需求调整灯条的俯仰角度，支架本身采用不锈钢冲压成型，抗锈蚀能力强，适配不同厚度的行李架、保险杠安装位，不需要额外做定制支架。

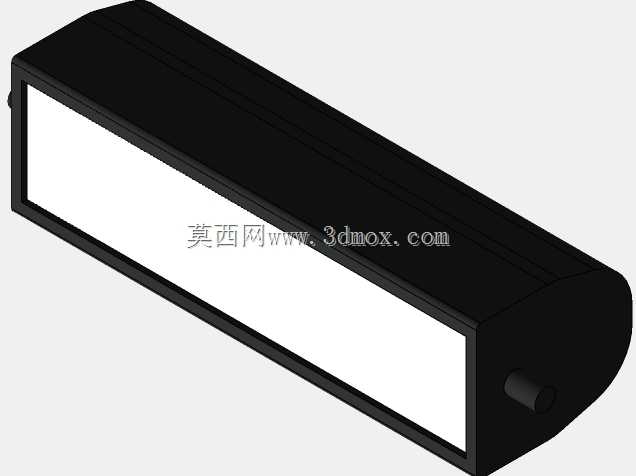

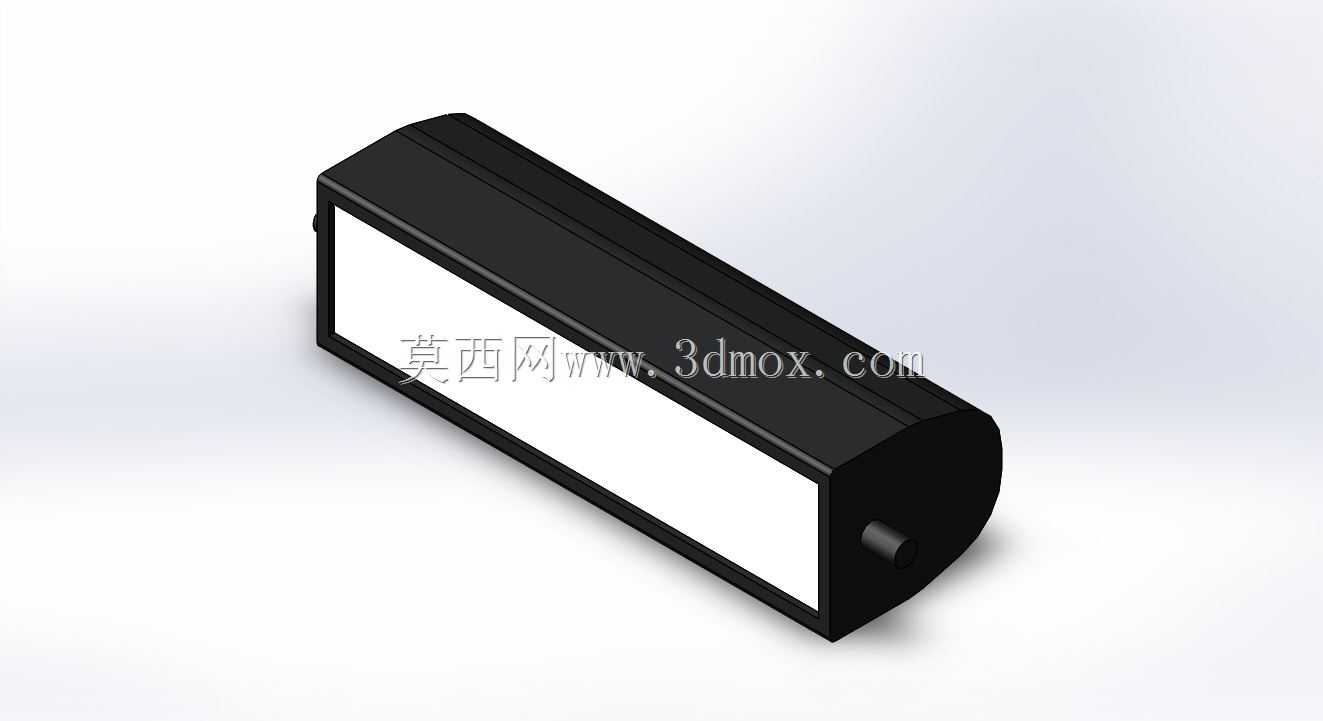

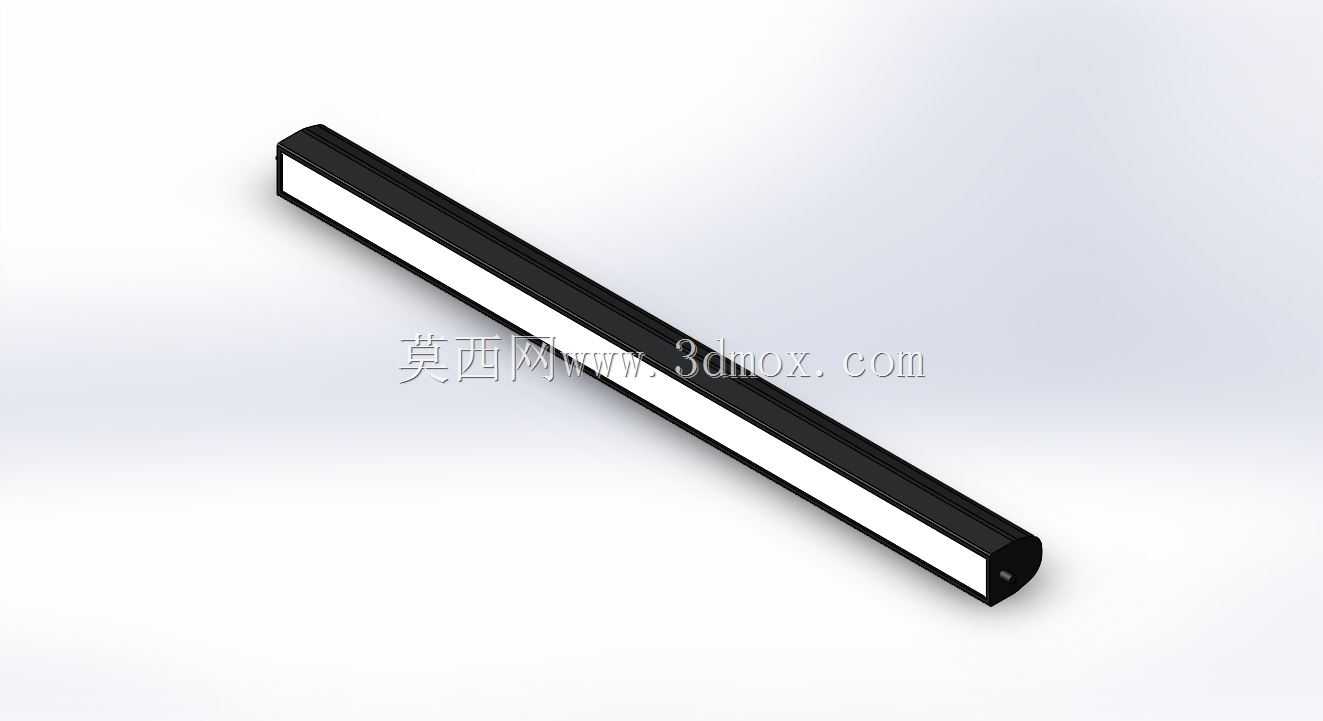

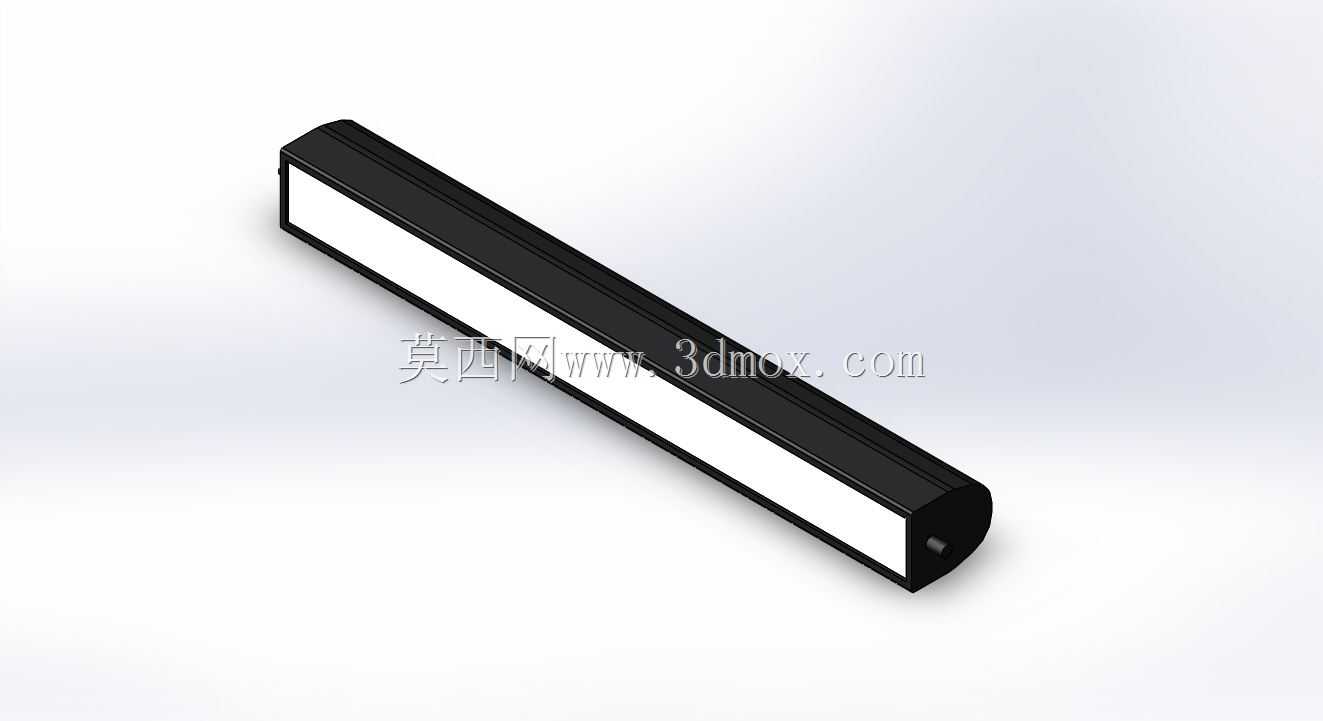

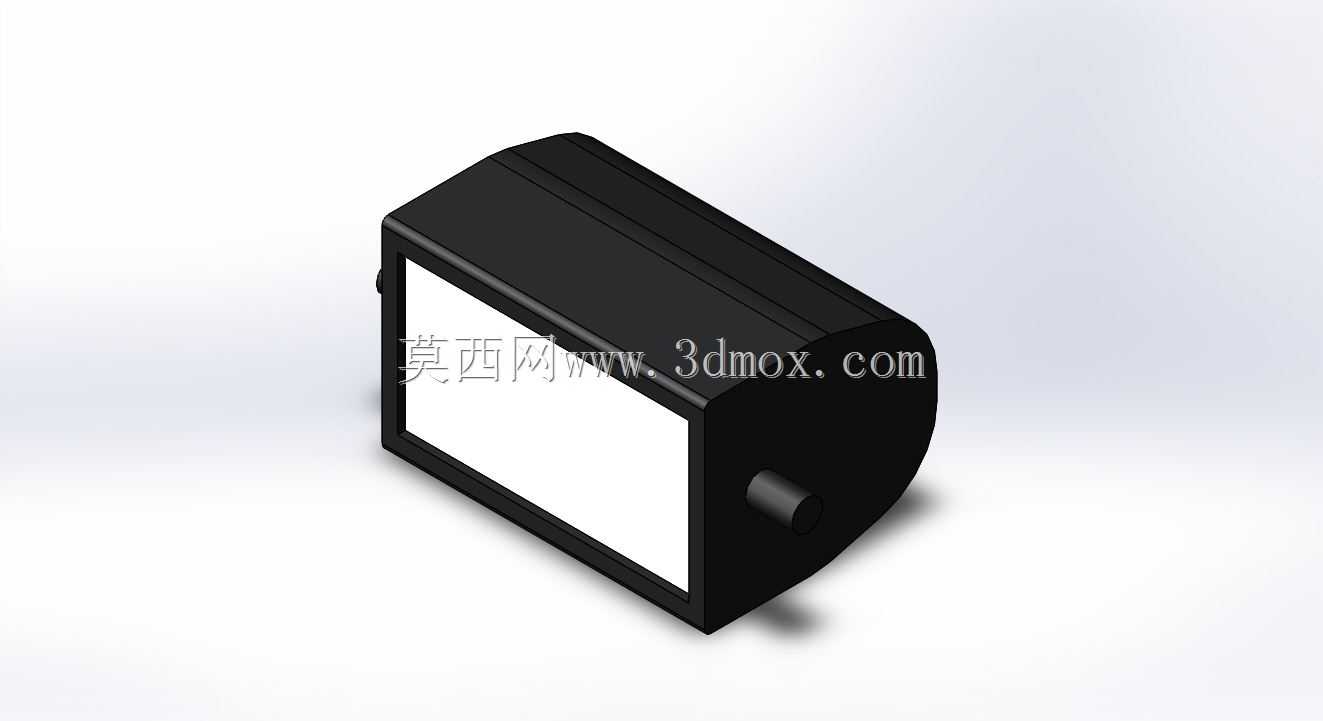

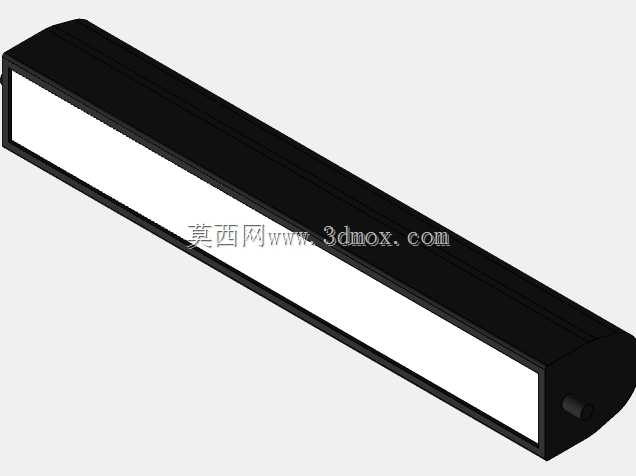

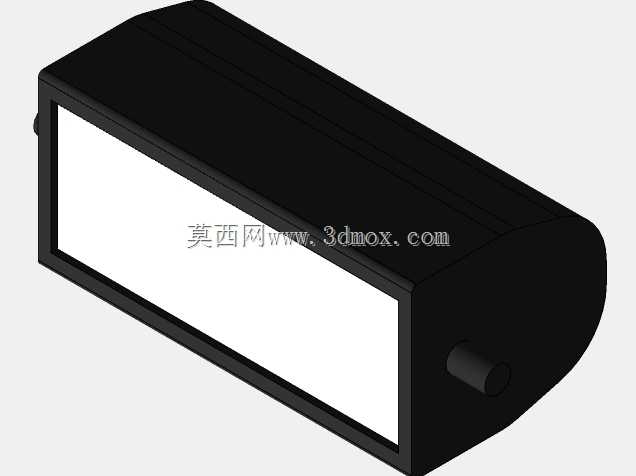

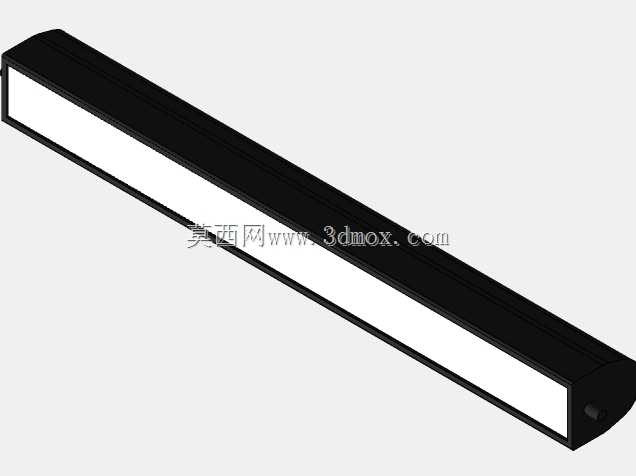

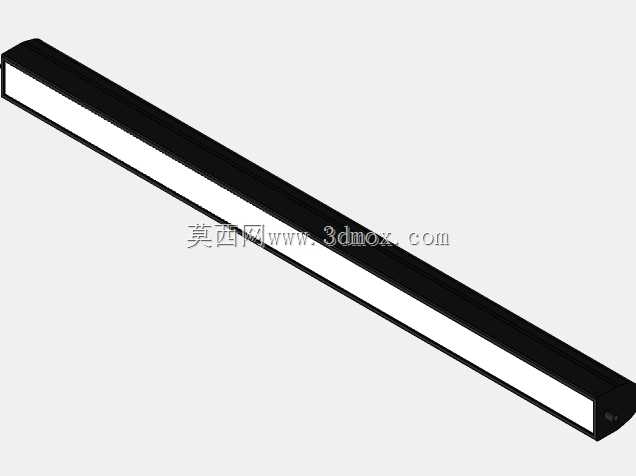

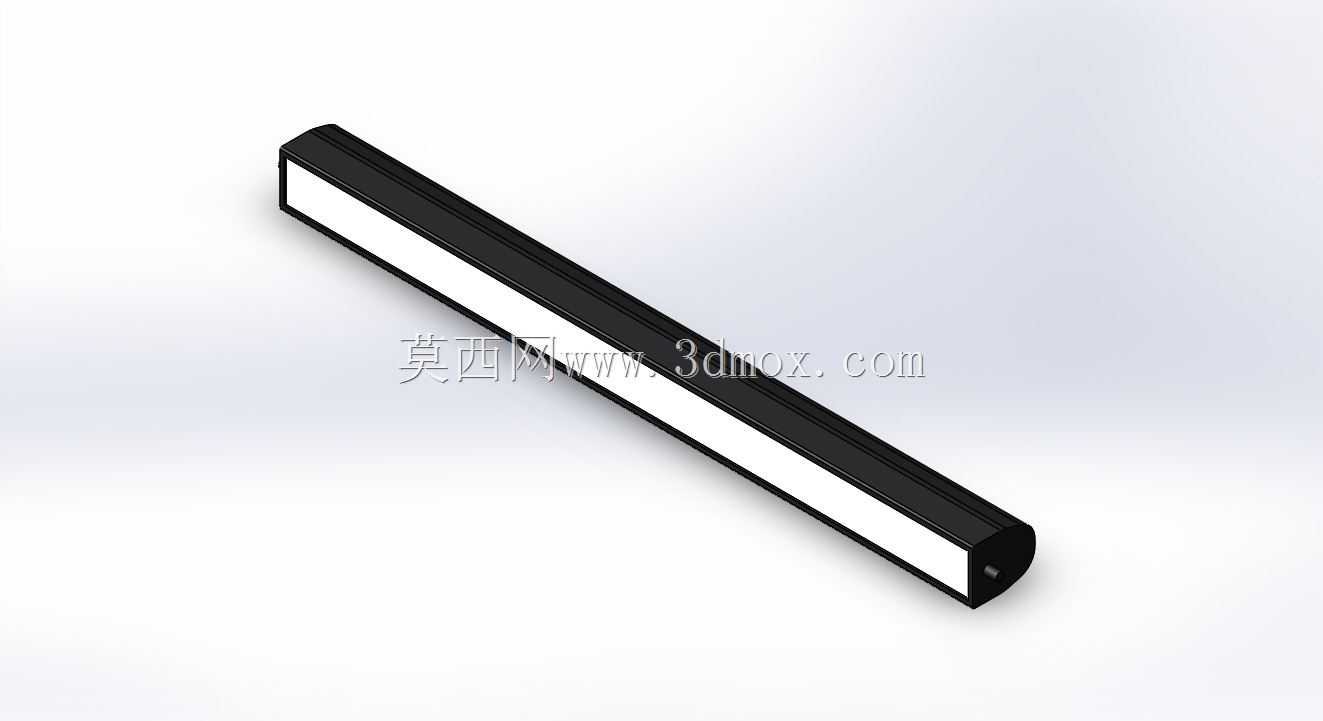

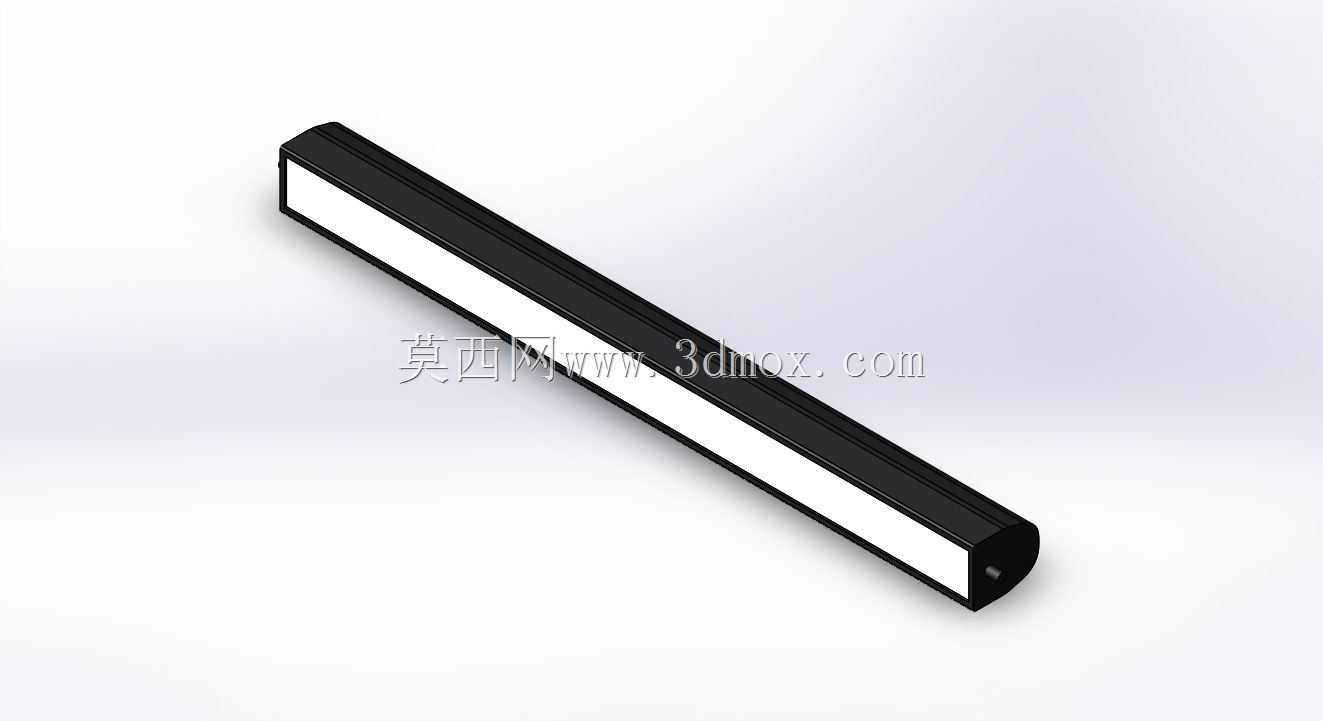

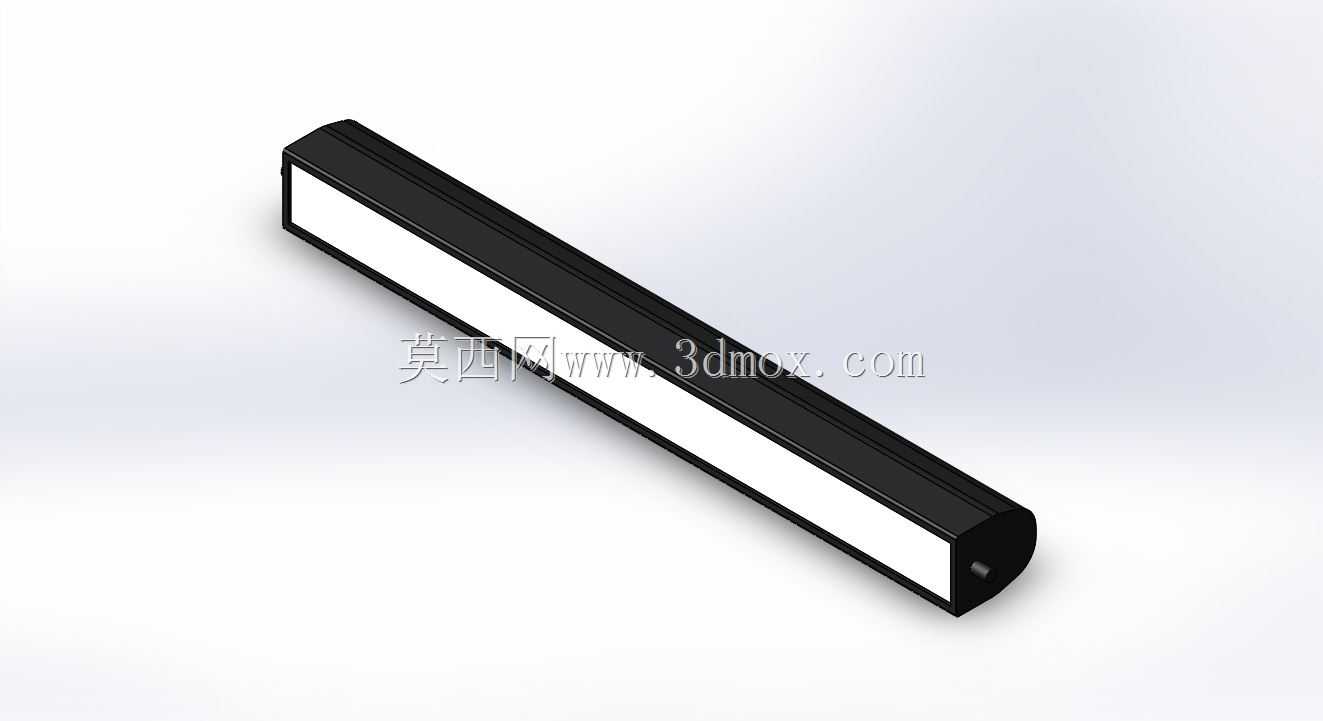

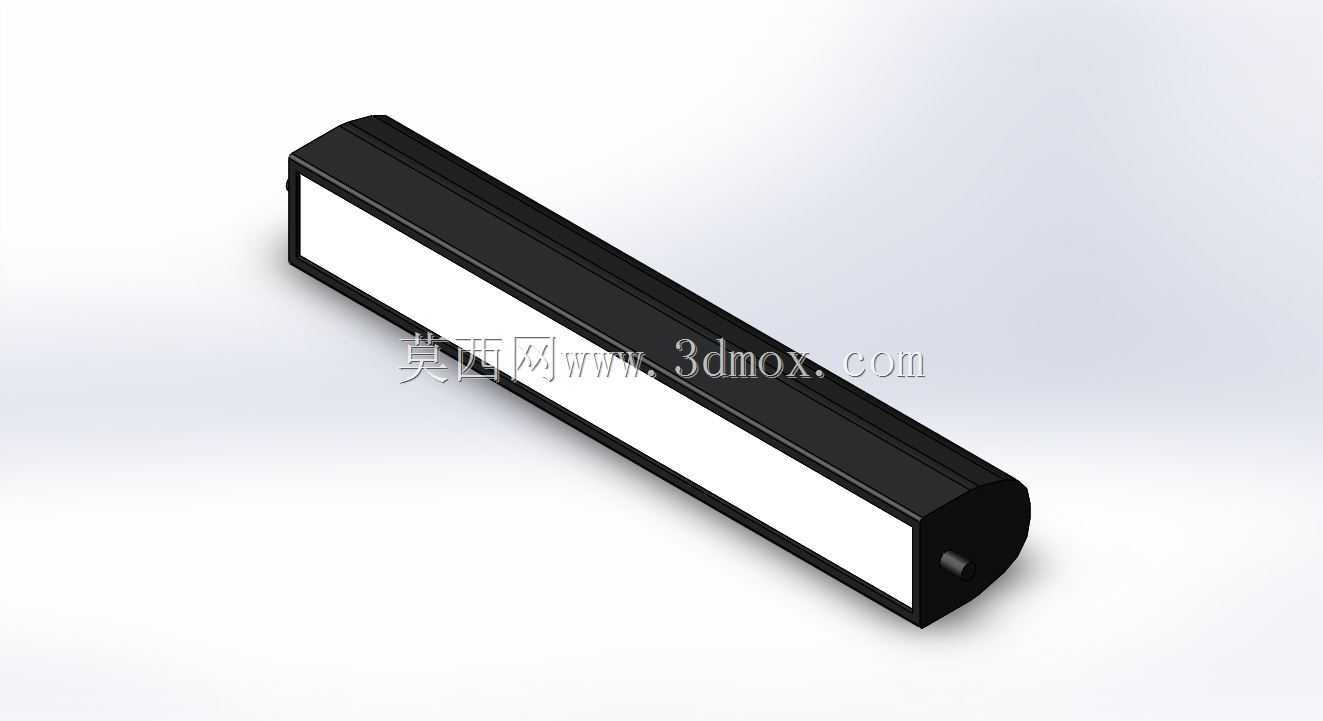

　　再讲外形尺寸和安装边界的细节，这类灯条的截面尺寸通常控制在宽30mm、高40mm以内，不会因为加装后过度增加车辆的迎风面积，造成高速行驶时的风噪过大、风阻过高的问题。灯体的长度有不同的规格段，适配不同车型的车顶行李架宽度、前保险杠的安装空位，单段灯体的长度最长可以做到1.2米，整根灯体的直线度公差控制在1mm/m以内，不会因为型材变形出现安装后贴合度差、密封失效的问题。安装孔位的间距采用通用化设计，兼容市面上主流的车载改装支架的孔距标准，用户不需要重新打孔就可以直接替换同规格的旧灯条。接线部分采用标准的两芯防水接插件，线径足够承载对应的工作电流，避免长时间大电流工作出现线束过热的问题。

　　实际选型和建模的时候需要注意，这类灯条的安装点受力需要做校核，尤其是在高速行驶、颠簸路面的工况下，灯体本身的重量加上风阻带来的载荷，会对安装支架和固定螺丝产生持续的交变应力，建模的时候需要预留足够的安装点强度冗余，支架的厚度不能低于2mm，固定螺丝采用不锈钢材质，避免长期振动出现螺丝松动、灯体脱落的风险。另外灯条的出光角度有聚光和泛光两种可选，聚光款适合远距离照射，泛光款适合近距离大范围补光，结构设计上两种角度的灯条外壳尺寸完全一致，只是内部的灯珠透镜角度不同，方便用户根据使用需求快速替换，不需要调整安装位。还有一个容易被忽略的细节，灯体的背部设计了隐藏式的走线槽，安装的时候可以把线束藏在灯体和安装面之间的空隙里，避免线束外露被飞石打坏、被紫外线老化，提升整体的可靠性。
