小型休闲观光游艇外观结构三维设计

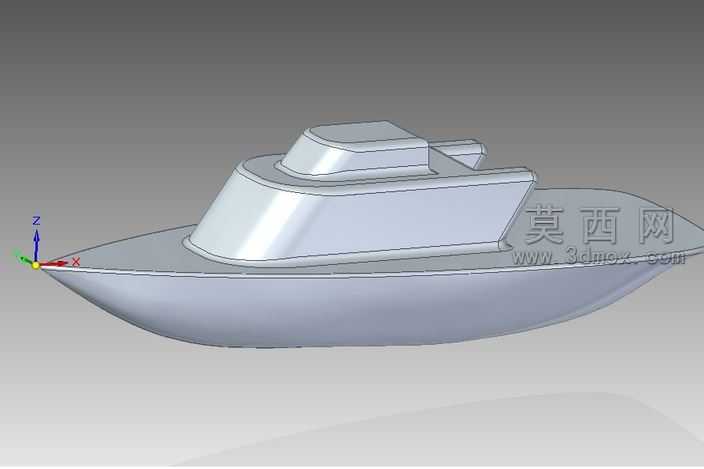

本作品为小型休闲游艇的三维外观结构模型，采用Solid Edge软件完成全参数化建模，整体建模过程遵循船舶外观设计的流线型原则，从船艏到船艉的曲面过渡顺滑自然，精准还原了小型游艇的经典造型特征。建模初期先绘制船体的纵剖线、横剖线与水线三组关键型线，通过放样曲面命令生成主船体外壳，反复调整曲面控制点确保船艏的破浪倾角符合流体力学基本要求，船艉的收窄弧度兼顾造型美观与后续动力安装的预留空间。上层建筑部分采用分层建模思路，先构建主甲板的平面轮廓，向上拉伸生成主舱室的基础实体，通过抽壳命令预留舱室内部空间，舱室顶部的驾驶台区域做了圆弧过渡处理，避免尖锐棱角破坏整体流线感，舱室两侧的舷窗位置做了凹陷结构设计，还原真实游艇的舷窗安装结构。模型材质渲染阶段，船体外壳赋予高光亮面白色烤漆材质，模拟玻璃钢船体的光洁质感，甲板区域赋予浅灰色防滑哑光材质，区分不同功能区域的视觉效果，整体渲染采用柔和的环境光，清晰展现曲面的光影过渡，突出船体曲面的流畅度。结构设计上，模型完整呈现了从船艏防撞结构到船艉甲板的整体轮廓，上层建筑的比例经过反复调整，舱室高度与船体长度的比例符合小型休闲游艇的常规设计规范，既保证舱内有足够的站立空间，又不会因上层建筑过高导致航行风阻过大。船艏部位预留了锚链安装的结构位置，船舷两侧的轮廓线做了凸起的舷边结构，还原真实船舶的护舷安装基础，整个模型无多余碎面，曲面连续性达到G2级别，可用于船舶外观方案展示、3D打印实体模型制作、游艇科普教学演示等场景，建模过程中所有特征均保留参数，可根据实际设计需求调整船长、船宽、舱室高度等关键尺寸，快速衍生不同规格的同类型游艇方案。
