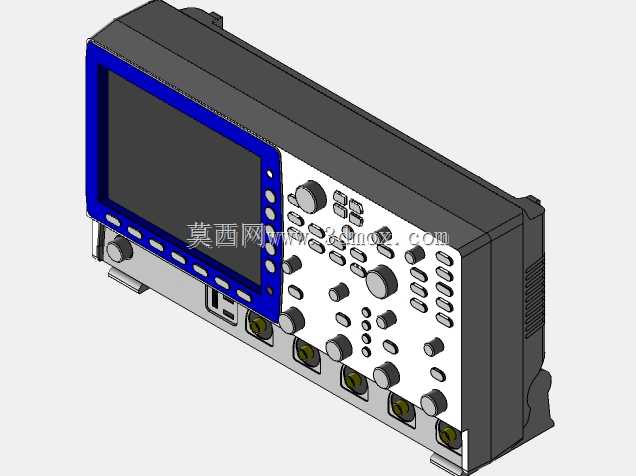

GDS系列数字存储示波器结构三维建模

　　做电子测试类设备结构设计这些年，台式数字存储示波器的结构建模是很典型的人机交互类设备设计案例，这次的GDS-3000系列模型，还原的是量产级台式示波器的完整结构细节，能给同类台式测试仪器的结构设计、建模参考提供很实在的参照。先从实际应用场景说，这类示波器是电子研发实验室、生产线质检工位、高校电子实训教室、设备维保现场的核心测试设备，日常要承接电路信号波形采集、参数测量、信号异常排查、产品出厂性能校验这类工作，使用场景里设备大多是放置在标准防静电工作台面上，也有部分场景会搭配仪器支架做多层堆叠安装，所以结构设计上既要考虑桌面放置的稳定性，也要兼顾堆叠时的载荷匹配。

　　从设备实际用途倒推结构设计的逻辑，前面板是人机交互的核心区域，建模时完整还原了显示区域、按键阵列、旋钮调节区、输入接口区的布局：大尺寸显示屏的边框做了蓝色防撞包边设计，这个结构不是单纯的外观装饰，实际使用中实验室场景难免有工具磕碰、设备挪动时的剐蹭，包边采用软胶包覆硬塑骨架的结构，能吸收冲击能量避免屏幕碎裂；屏幕下方的功能按键按照操作频率做了分区排布，最常用的运行控制、通道切换按键布置在手腕自然放置时的拇指可达区域，减少操作时的手臂移动幅度，调节用的同轴旋钮做了不同直径的区分，粗调旋钮直径更大带防滑滚花，细调旋钮直径更小嵌套在粗调旋钮中心，符合单指快速调节的操作习惯。

　　前面板下方的BNC信号输入接口，建模时保留了接口周围的金属接地环结构，实际生产中这个接地环直接和设备内部的金属屏蔽层连通，能降低外界电磁干扰对小信号测量的影响，接口的间距做了严格控制，保证插上标准BNC探头之后，相邻接口的探头不会互相干涉，哪怕是四个通道同时接探头操作，也有足够的插拔操作空间。再说到设备的整体壳体结构，主体采用上下分壳的设计，上壳集成前面板安装位，下壳做散热格栅和支撑脚结构，侧面的散热槽是顺着设备内部气流方向开的，内部风道从侧面进风，经过主板、电源模块之后从后侧排风，建模时还原了散热槽的倾斜角度，既保证通风面积，又能避免液体泼溅时直接流入设备内部；底部的支撑脚做了可翻转的倾角设计，撑起之后前面板会有15度左右的仰角，符合坐姿操作时的视线角度，长时间观测波形也不会颈部疲劳，支撑脚的橡胶垫做了防滑纹理，放在光滑的防静电台面上也不会轻易滑动。

　　安装边界方面，这类台式示波器的宽度适配标准19英寸仪器机架的安装尺寸，预留了机架安装的挂耳固定位，需要做机架集成的时候不用额外改装壳体，直接加装挂耳就能固定在标准机柜上；设备后部的接口区域建模时预留了电源输入、通讯接口、触发输出的位置，和前面板的结构做了内部走线空间的避让，保证内部线束不会和散热风道、电路板安装位产生干涉。建模过程中对各个操作件的行程做了匹配，旋钮的转动限位、按键的按压行程都和实际量产设备的参数一致，不是单纯的外观面片模型，各个装配间隙都按照消费电子类测试设备的通用公差做了设定，按键和面板的间隙控制在0.3mm，旋钮和面板的间隙控制在0.4mm，既不会因为间隙过大进灰，也不会因为间隙过小出现卡滞。另外设备两侧的防滑握持位做了内凹的弧度设计，单人搬运设备的时候手指能自然贴合凹陷位置，不会因为壳体光滑脱手，边角位置都做了R3以上的圆角处理，避免搬运时锐角划伤操作人员。从结构设计的合理性来看，这个模型完整还原了台式示波器从人机交互布局、散热结构设计、安装适配性到操作件细节的全部结构特征，不管是做同类测试仪器的结构方案参考，还是做实验室场景的三维布局搭建，都能直接复用相关的结构尺寸参数，不用再反复核对实际设备的安装边界和操作空间要求。
