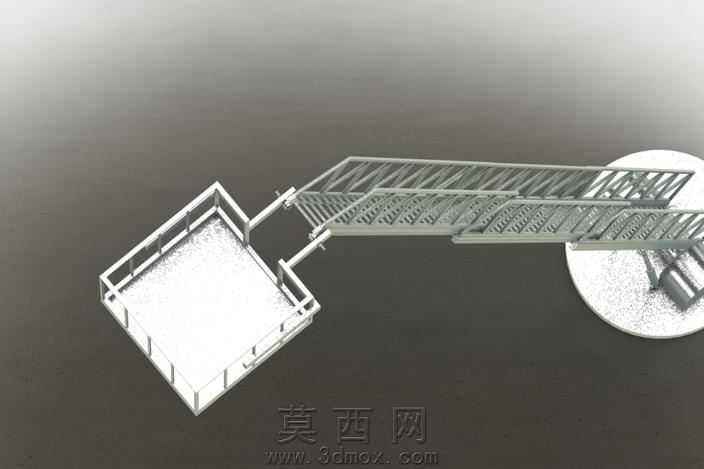

带作业平台的伸缩式消防车梯结构模型

本作品为消防车配套的伸缩式高空作业梯三维模型，整体采用桁架式伸缩臂结构搭配顶端载人作业平台设计，建模过程围绕消防高空作业的实际功能需求展开，首先对梯架的多节伸缩臂段进行参数化建模，每节臂段采用型钢焊接桁架的结构形式，精准还原了臂架之间的嵌套滑动配合关系，同时对臂架底部的回转支撑结构进行了细节建模，还原了回转底座的铰接支撑、转动限位的结构特征，保证梯架可实现水平回转与俯仰角度调节的运动模拟。顶端作业平台采用围栏式防护设计，建模时还原了平台与臂架顶端的连接铰接结构、平台防滑底板以及周边防护栏的杆件排布，兼顾作业安全性与结构轻量化的设计需求。材质设置方面，臂架主体采用高强度合金结构钢材质，渲染时赋予哑光金属漆面效果，还原消防装备的工业质感，回转底座部分采用铸铁材质搭配防锈涂装，作业平台的防滑底板采用花纹钢板材质，防护栏采用镀锌钢管材质，不同部件的材质区分清晰，渲染效果真实还原实物的视觉特征。结构设计上重点考量了梯架的受力合理性，桁架结构的腹杆排布经过受力优化，可在保证臂架整体刚度、降低高空作业挠曲变形的前提下，尽可能减轻梯架自身重量，减轻消防车底盘的承载负担；多节伸缩臂的嵌套结构预留了伸缩驱动机构的安装空间，可适配液压油缸或者钢丝绳牵引的伸缩驱动形式，底部回转支撑可实现360度全回转作业，俯仰铰接结构可实现大角度的俯仰调节，覆盖不同高度、不同距离的高空作业场景。本模型是结合学科有限元分析项目完成的设计，建模过程中同步考虑了结构力学分析的需求，对臂架的关键受力节点、连接部位都做了几何特征的简化优化，方便后续导入有限元分析软件进行网格划分与受力仿真，验证梯架在额定载荷、不同伸缩长度与俯仰角度下的结构强度与变形量，为结构优化提供数据支撑。整体模型装配关系完整，各部件的配合间隙符合实际工程设计要求，既可以用于消防装备的结构设计参考，也可用于相关专业的教学演示、有限元分析实训使用。
