履带式管道攀爬作业设备概念设计

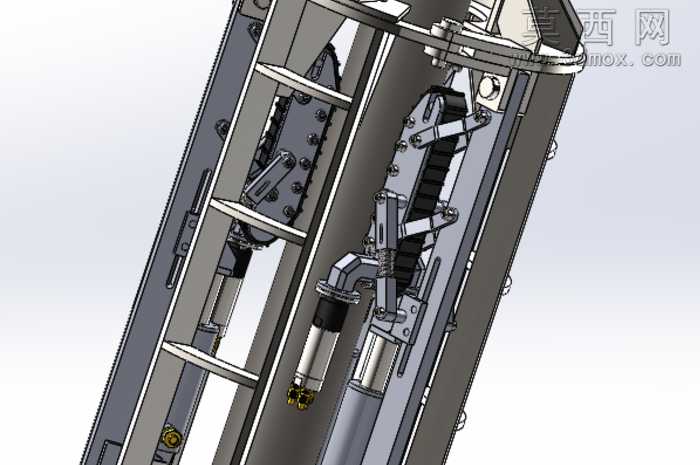

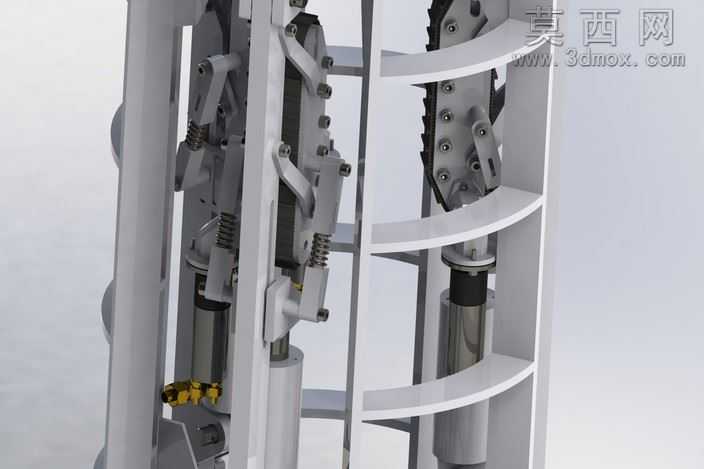

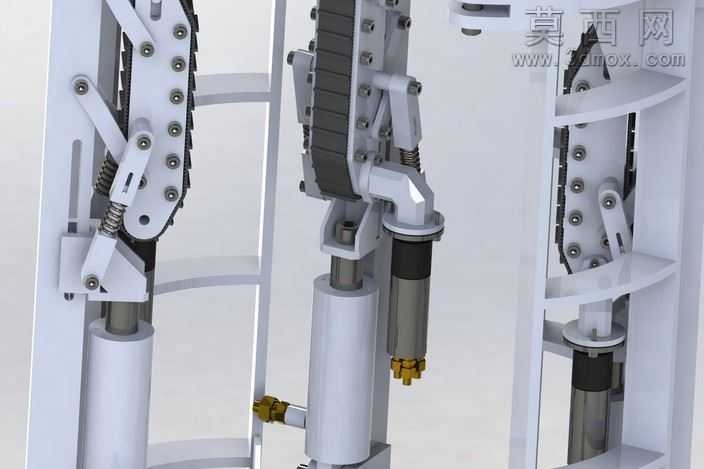

本作品为面向管道运维作业场景设计的履带式管道攀爬设备概念三维模型，整体采用环抱式对称结构布局，建模阶段围绕管道外壁攀爬的核心功能需求完成结构搭建，通过SolidWorks完成全参数化零件建模与总装配，对每一处运动副的配合关系做了精准约束，可直观模拟设备沿管道轴向移动的动作逻辑。模型在材质渲染上做了精细化处理，主体承载框架采用哑光浅灰金属材质模拟高强度铝合金加工件，履带模块做了橡胶防滑纹理与金属链节的分材质表现，液压油缸部分区分了缸筒的亮面金属质感、活塞杆的镀铬高光效果以及管路接头的黄铜材质特征，弹簧复位部件还原了金属弹簧的螺旋纹理与哑光金属质感，气动执行元件部分还原了缸体、端盖、快插接头的不同材质差异，整体渲染效果写实，能够清晰呈现各部件的形态与装配关系。结构设计上，设备采用三组周向均布的履带夹持模块，每组模块通过摆臂结构与主体框架连接，配合预紧弹簧实现对不同管径管道的自适应抱紧，避免攀爬过程中出现打滑脱落问题；每组履带模块独立配置驱动单元，配合液压油缸提供抱紧压力，可在垂直管道、倾斜管道甚至带一定曲率的弯管外壁稳定行进，搭载的作业接口可拓展检测、维护、喷涂等不同功能端头，满足管道运维的多样化作业需求。设计思路上，摒弃了传统轮式攀爬设备附着力不足的缺陷，采用履带接触形式增大与管道外壁的接触面积，分散抱紧压力避免损伤管道外防腐层，对称式的结构布局让设备整体重心始终与管道轴线重合，提升攀爬过程的稳定性，弹簧与液压缸组合的抱紧机构可根据管道表面的凹凸形变动态调整夹持力，既保证足够的行进摩擦力，又不会因压力过大造成管道表面变形或设备卡滞，整体概念设计为管道攀爬类特种作业设备的落地研发提供了清晰的结构参考，各零件的建模精度满足后续工程拆解、运动仿真的使用需求。
