航空母舰船体结构三维设计作品

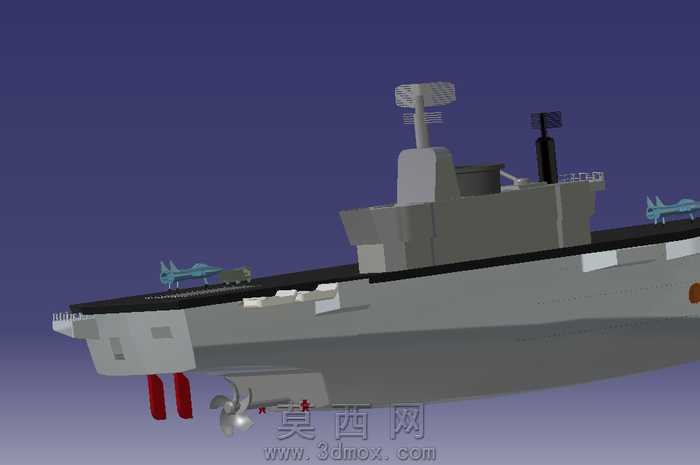

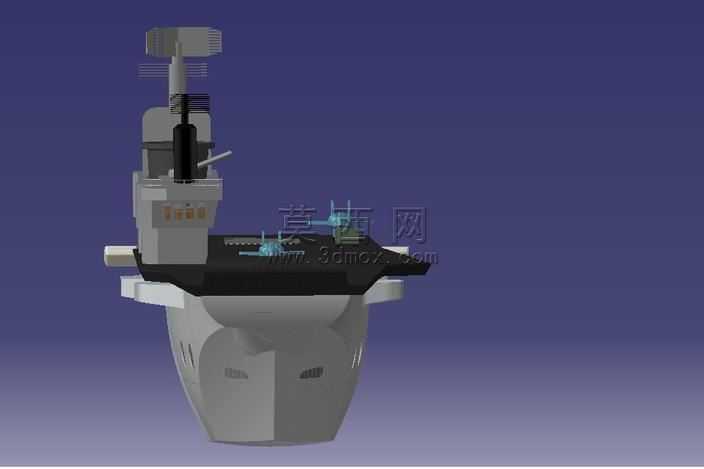

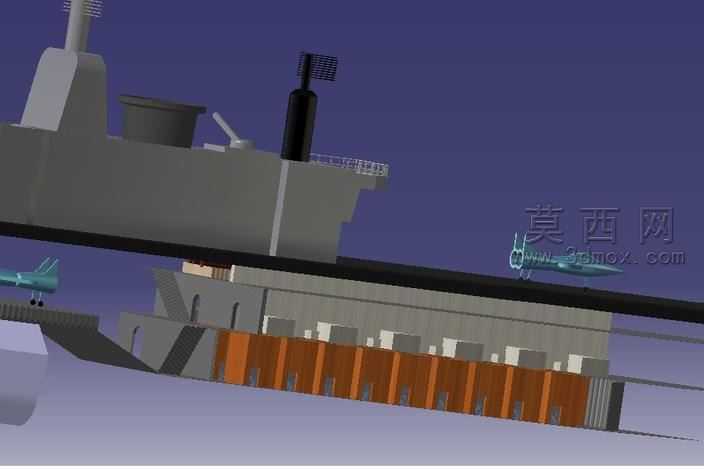

本作品为航空母舰的三维结构设计模型，依托CATIA V5平台完成全流程建模搭建，整体建模过程遵循船舶设计的层级逻辑，从主船体轮廓放样入手，先完成船体型线的精准绘制，通过多截面曲面、桥接曲面等功能生成顺滑的船体外壳曲面，确保船体水线部分的流体力学造型符合常规舰船设计的线型要求，再通过加厚、实体化操作生成具备厚度属性的船体主壳体结构。建模过程中对上层建筑进行了分模块细化处理，舰岛部分按照功能分区完成舰桥、雷达基座、桅杆、天线阵列、烟囱等结构的独立建模，各部件之间的装配位置严格参照常规航母的布局逻辑，雷达罩采用半透明哑光材质模拟真实装备的复合材料质感，桅杆上的电子设备天线采用细圆柱与薄片组合建模还原细节特征。飞行甲板部分做了防滑纹理的材质映射，甲板边缘的近防武器基座、舰载机系留点位、升降机开口结构都做了对应还原，甲板上停放的舰载机模型做了简化处理以突出船体主体结构，同时保留了战机的气动外形轮廓特征。船体水下部分对螺旋桨、舵叶、减摇鳍等推进与稳性结构做了实体建模，螺旋桨叶片通过曲面扫掠生成符合流体效率的曲面造型，舵叶与船体尾部的连接结构做了装配约束还原，船底的红色防污漆部分通过分区材质赋予实现色彩区分，船体干舷部分采用海军灰哑光材质，还原军用舰船的常规涂装效果。渲染阶段采用深蓝色渐变背景模拟远海环境，打光采用侧上方主光源搭配环境补光，避免结构阴影过重遮挡细节，同时开启环境光遮蔽效果强化各部件的结构层次感，让舰岛与甲板、船体与附体结构的衔接关系更清晰。整个设计过程优先保证船体结构的完整性与比例准确性，各分段结构的衔接处做了平滑处理，没有出现破面、错位等建模问题，既可以作为船舶结构设计的参考案例，也可用于军事装备科普类的三维展示场景，模型整体布线规整，各部件可单独拆分编辑，方便后续进行结构修改或者渲染效果调整。
