直插式发光二极管结构三维建模

　　直插式发光二极管是电子电路设计、设备面板开发领域应用极广的基础半导体光电器件，日常在工业控制柜面板状态指示、消费类电子产品电源提示、小型实验电路板信号反馈、户外亮化装饰点阵模块中都能见到它的身影，不同于贴片封装的发光器件，直插式结构自带刚性引脚，既可以通过波峰焊固定在印制电路板上，也能搭配灯座实现面板可拆卸安装，适配小批量试制、维修替换、教学实验等多种场景的使用需求。

　　从实际功能特性来看，这类器件依靠半导体PN结的电致发光效应实现光电转换，不同的半导体掺杂配方可以发出红、绿、蓝、黄、白等不同波长的可见光，工作时正向导通电压根据发光颜色存在差异，常规小功率直插器件的额定工作电流普遍控制在20毫安以内，只要串联合适阻值的限流电阻，就能长期稳定工作，不会出现灯丝类光源易烧断、发热量大的问题，平均无故障工作时长可达数万小时，非常适合需要长期持续点亮的状态指示场景。

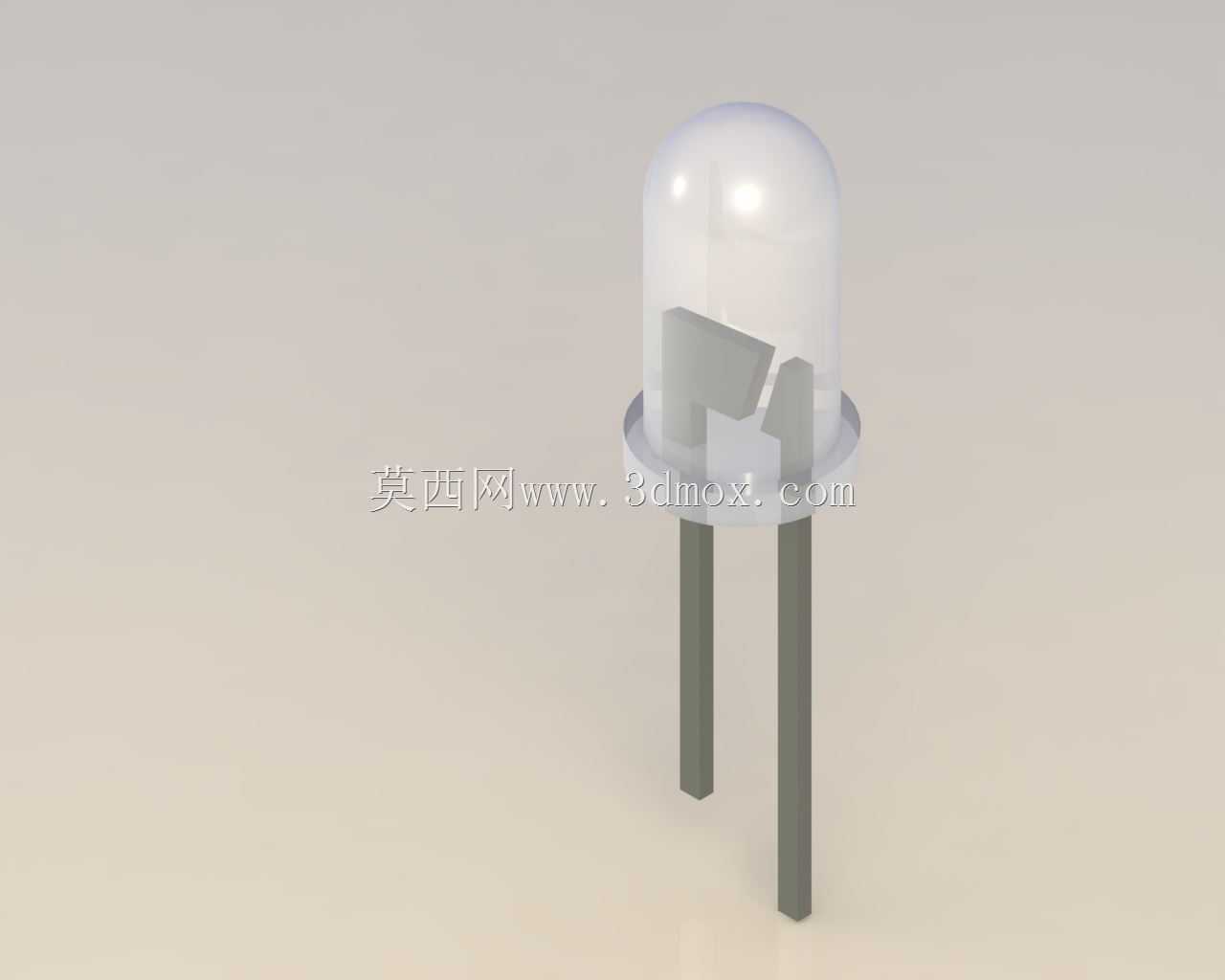

　　本次建模过程中，首先还原了器件的典型外形结构：顶部是半球形的透明环氧树脂封装壳，这个结构并非单纯的外形设计，半球曲面本身具备初级聚光作用，可以把PN结发出的光线向正前方汇聚，调整不同的曲面曲率就能改变器件的发光角度，适配不同的指示距离需求；封装壳下方是一圈环形的环氧树脂固定台阶，这个台阶是生产过程中封装模具的合模位置，同时也能在器件插入印制板安装孔时起到轴向限位作用，避免引脚插入过深导致发光面贴板影响出光效果。

　　引脚部分采用两根平行的圆柱形金属引线建模，两根引脚长度存在细微差异，长引脚对应器件的阳极、短引脚对应阴极，这个长度差是生产环节特意设计的防呆结构，方便生产组装时快速区分极性，避免反向插装导致器件无法点亮；引脚直径匹配常规印制板0.8毫米的标准安装孔径，两根引脚的中心间距严格按照行业通用的2.54毫米间距设计，刚好适配标准面包板、万能板的孔位，也能匹配自动插件机的送料轨道尺寸，满足批量生产的自动组装要求。

　　建模时特意还原了封装内部的结构细节：环氧树脂内部包裹的碗状反射支架，这个支架一方面用来固定半导体发光芯片，另一方面可以把芯片向侧面发出的光线反射到出光方向，提升光线的利用率；支架上连接的两根细键合引线分别连通两个引脚，建模时还原了引线的弧形走线形态，避免直连导致的结构失真，虽然这部分结构被外层环氧树脂包裹，在外部装配时不会直接接触，但还原内部结构可以让模型在做剖面展示、教学演示时更具参考价值。

　　从安装边界尺寸来看，模型还原的是最常用的5毫米直径直插封装规格，整体封装直径5毫米，不含引脚的本体高度控制在8.6毫米左右，引脚伸出长度按照常规出厂长度设置为15毫米，实际使用时可以根据安装位置的需求裁剪引脚长度，不会影响器件的电气性能；安装时需要注意，器件本体距离印制板的高度建议保留0.5到1毫米的间隙，避免焊接时热量顺着引脚传导到环氧树脂封装部分，导致封装受热变形、内部键合引线脱落。

　　在结构设计的合理性上，整个模型的所有尺寸都参考行业通用的封装规范设定，没有随意改动关键安装尺寸，不管是用来做电路板装配干涉检查、面板灯座适配验证，还是用来做产品爆炸图展示、教学课件演示，都能直接复用；建模时对曲面部分做了平滑处理，环氧树脂的透明材质、金属引脚的金属质感、内部支架的哑光金属质感都做了对应的材质区分，渲染后可以清晰展示器件的各个结构部分，不会出现结构混淆的问题。

　　实际工程应用中，这类直插发光二极管的选型除了关注发光颜色、亮度参数之外，最容易被忽略的就是封装尺寸与安装空间的匹配，比如在狭小空间内使用时，如果选用了直径过大的封装，就会和周边的电容、接插件等元件产生装配干涉，这个模型可以直接导入装配环境中做空间校核，提前排查安装位置的尺寸冲突，减少实际打样时出现的装配问题；同时模型还原的极性标识特征，也能在做电路板组装工艺模拟时，直观展示器件的插装方向，方便工艺人员编制组装作业指导书，避免生产时出现极性插反的批量质量问题。
