带齿轮引线双极直流步进电机结构设计

　　在小型自动化执行机构、精密工位调节装置、家电风门控制、小型物料推送模组这类需要精准角度控制的场景里，这类带齿轮输出的双极直流步进电机是非常常见的动力执行元件，区别于普通无减速的步进电机，自带输出齿轮的结构可以直接和设备端的减速齿盘啮合，省去额外设计齿轮安装座的工序，适配很多空间紧凑、不需要大扭矩输出的轻载传动场景。从实际选型适配的角度看，这款电机采用双线圈12伏供电设计，线圈直流电阻11.6欧姆，匹配常见的低压直流驱动板，不需要额外做电压转换，双极驱动的方式能保证低速运行时的扭矩输出平稳，不会出现明显的步距角抖动，适合那些需要频繁启停、小角度调整的工位，比如小型分析仪的试剂位切换、智能家电的风道挡板调节、展示台的低速旋转驱动，都能看到这类结构电机的应用。

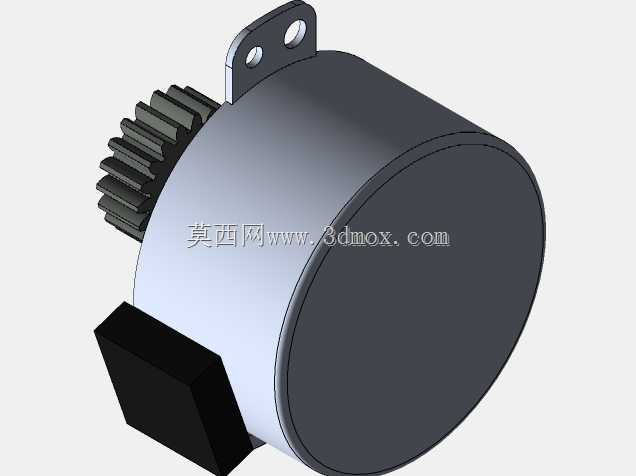

　　设计这款电机的三维结构时，首先要明确安装边界的约束：主体部分不含安装法兰、输出轴和齿轮的直径为42mm，主体轴向高度23mm，这个尺寸决定了它在设备内部的安装空间预留，不能和周边的线束、结构件产生干涉；安装法兰采用中心距50mm的四孔布局，安装孔设计为4.2x2.9mm的冲孔结构，预留攻丝余量，装配时可以直接用螺丝从法兰面锁入设备安装板，不需要额外配螺母，适合自动化产线的快速装配；另外还设计了2个直径2.5mm、深度16mm的钻孔轴位，用来做装配时的定位，避免电机运行时因为齿轮啮合的反作用力产生移位，保证齿轮啮合的中心距稳定，减少运行噪音和齿轮磨损。

　　输出端的传动齿轮参数是结构适配的核心，这款电机的输出齿轮为20齿，配套啮合的小齿轮为17齿，齿轮厚度6mm，建模时需要严格保证齿形参数和中心距匹配，不然实际装配时会出现卡滞、打齿的问题；齿轮直接压装在电机输出轴上，不需要额外的联轴器，缩短了整个传动链的轴向尺寸，对于空间紧凑的设备来说非常友好。引线部分采用4线布局，搭配Molex 1.00英寸间距的连接器，引线长度12英寸，建模时需要预留线束的弯曲半径，避免装配时线束被法兰或者设备结构件压损，连接器的位置也要和设备内部的驱动板接口位置对应，减少线束的冗余长度，让设备内部走线更整洁。

　　从结构可靠性的角度考虑，电机外壳采用冲压成型的金属壳体，表面做防锈处理，法兰和壳体为一体化结构，保证安装强度，输出轴和壳体之间的轴承位需要做同轴度约束，避免输出齿轮旋转时出现径向跳动，影响传动精度。很多工程师在做这类小型设备的结构设计时，容易忽略电机安装面的平面度要求，实际上如果安装板平面度超过0.1mm，锁付螺丝后会导致电机壳体变形，内部的定子转子出现偏心，轻则运行噪音变大，重则出现卡转、烧线圈的问题，所以在建模时不仅要做出电机的外形结构，还要在安装板的设计要求里标注对应的平面度公差，和电机法兰的安装面匹配。另外，这类带齿轮输出的电机，在装配时需要保证啮合齿轮的侧隙在合理范围，侧隙太小会导致运行阻力变大，温升过高，侧隙太大会出现反向传动间隙，影响定位精度，所以在结构设计时，电机的安装孔可以预留0.2mm左右的调节余量，方便装配时调整齿轮啮合的中心距，调整到位后再锁付螺丝固定。这款电机的整体结构没有复杂的特殊工艺，都是成熟的冲压、压装、绕线工艺，建模时还原各个细节的尺寸，就能直接用于设备的装配干涉检查、安装工装设计，也能用来模拟传动过程中的运动轨迹，提前排查结构设计里的干涉问题，减少样机试做时的修改次数。
