Ai Thinker ESP32-S无线通讯模块结构设计

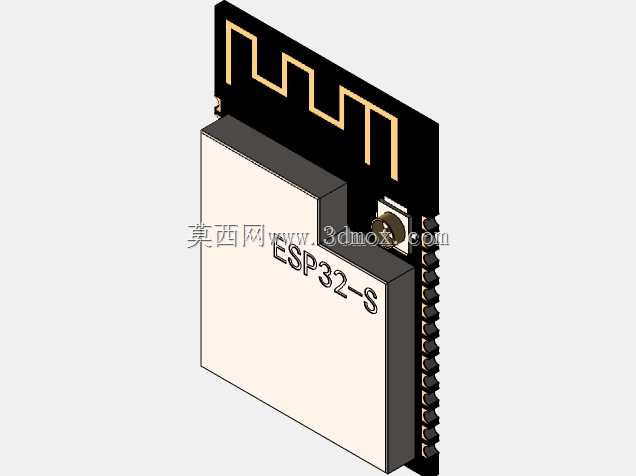

　　在做物联网终端设备的结构适配时，这类板载无线通讯模组的三维建模精度直接决定了整板布局的合理性，很多刚接触硬件结构设计的工程师容易忽略模组的安装边界，导致后期打样出现外壳干涉、天线净空不足的问题。这款ESP32-S模组采用板载PCB天线的设计方案，主体结构分为核心屏蔽罩区、PCB基板区、侧边排针接口区三个部分，建模时需要重点还原屏蔽罩的阶梯高度差——核心电路区域的金属屏蔽罩并非与PCB基板齐平，而是高出基板约2.3mm，这个尺寸是结构设计时预留外壳避让空间的核心依据，一旦忽略这个高度差，组装时外壳内壁就会挤压屏蔽罩，轻则造成屏蔽罩变形影响电磁屏蔽效果，重则挤压内部电路导致元器件虚焊脱落。

　　从实际应用场景来看，这类模组广泛搭载在智能家居控制节点、工业无线数据采集终端、小型物联网传感设备中，不同应用场景对模组的安装固定方式有不同要求：在消费类电子产品中，多数采用排针直插的方式焊接在主控PCB上，这时候建模时需要精准还原侧边排针的引脚间距、引脚伸出长度，排针采用标准2.54mm间距设计，单排引脚数量为19个，引脚从PCB侧边伸出的长度为3.2mm，这个尺寸直接决定了主控板上对应焊盘的位置以及焊接后模组与主控板之间的层叠间隙，间隙过小会导致焊接后模组底部与主控板上的贴片元件发生挤压，间隙过大则会增加整体设备的厚度尺寸，不符合小型化设备的设计需求。

　　模组顶部的PCB天线区域是建模时需要重点关注的部分，天线区域做了阶梯式的PCB裁切设计，并非完整的矩形板边，这个裁切结构是为了匹配天线的射频性能要求，建模时不能随意简化这个轮廓，否则在做整机电磁兼容仿真时会出现天线方向图失真的问题，同时天线区域对应的外壳部分不能做金属镀层处理，也不能布置金属结构件，必须预留至少10mm的净空区域，这个净空要求在三维装配时需要通过干涉检查反复确认，很多量产项目出现无线通讯距离不达标的问题，根源就是结构设计阶段没有在三维模型中预留足够的天线净空区，后期开模后再修改外壳成本极高。

　　从设计思路上看，这款模组的结构设计充分考虑了批量生产的组装便利性，金属屏蔽罩采用卡扣式固定在PCB基板上，屏蔽罩边缘的卡扣位置与PCB上的预留卡槽精准对应，建模时还原这些卡扣结构，可以帮助结构工程师在做整板布局时避开卡扣对应的投影区域，防止其他元器件布置在卡扣下方导致屏蔽罩无法安装。模组角落预留的IPEX天线座是可选配的外接天线接口，这个接口的高度为1.8mm，直径为3mm，当设备需要将天线延伸到外壳外部时，就需要用到这个接口，建模时还原这个接口的尺寸，可以提前预留同轴线缆的走线路径，避免线缆挤压其他元器件。

　　在做整机结构的公差配合分析时，这款模组的PCB板厚为1.6mm，属于标准FR-4板材厚度，排针的公差范围控制在±0.1mm，屏蔽罩的高度公差为±0.15mm，这些公差参数在三维建模时需要纳入装配尺寸链的计算中，比如在设计固定模组的压片结构时，压片与屏蔽罩顶部的间隙需要设置为0.2mm，既可以防止模组在震动环境下出现松动，又不会因为过压导致屏蔽罩变形。对于需要将模组采用卧式贴装的设备场景，建模时还需要还原模组底部的元器件高度，模组底部最高的贴片元件高度为1.2mm，因此卧式贴装时主控板与模组之间需要预留至少1.5mm的间隙，防止底部元件与主控板发生碰撞。

　　很多工程师在调用这类电子模组的三维模型时，习惯将模型简化为简单的矩形块，这种简化方式在方案初步布局阶段尚可使用，但进入详细设计阶段后，必须使用精准还原所有结构特征的模型，否则后期出现结构干涉、性能不达标的问题，需要花费数倍的时间去整改。比如这款模组的PCB天线区域的板边有一个半圆形的定位缺口，这个缺口是生产时的定位基准，建模时还原这个缺口，可以在SMT贴片仿真时准确匹配贴片机的定位坐标，提前预判贴片过程中是否会出现吸嘴吸附不稳的问题。另外，模组侧边的排针引脚有轻微的倒角设计，这个细节特征在建模时也不能忽略，倒角的存在可以让插件组装时更顺畅，减少引脚弯折的概率，在做装配工艺仿真时，这个倒角特征直接影响装配力的计算结果。
