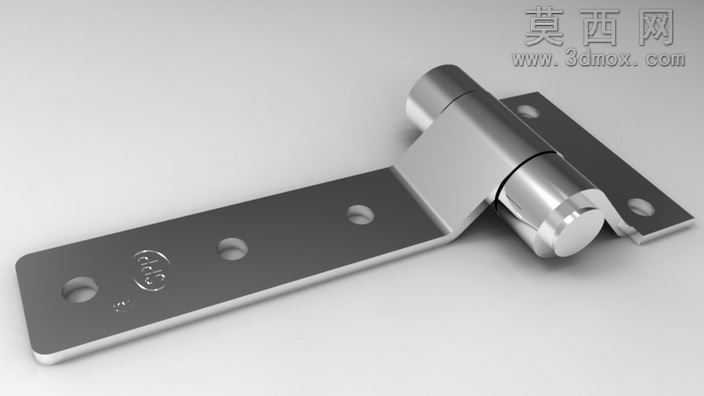

钢压板可拆卸合页铰链三维结构设计

本作品为钢压板式铰接连接件的三维建模设计，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分核心功能部件再完成整体装配约束。首先构建铰接转轴的核心回转结构，对转轴的圆柱配合面做公差适配的参数化建模，保证两个合页片绕轴转动的同轴度与转动顺滑度，避免出现转动卡滞或轴向窜动的问题。两个安装页片采用冷轧钢压板的结构形态，建模时对页片的板材厚度做等比例还原，页片上的安装沉孔按照实际五金件的安装标准做定位设计，三个安装孔沿页片长度方向均匀排布，孔位边缘做倒角处理，既还原真实冲压加工的工艺特征，也避免安装时螺丝刮蹭板材表面。材质渲染阶段，对钢质部件赋予哑光拉丝不锈钢材质，调整材质的金属度、粗糙度与环境反射参数，还原冷轧钢件经表面处理后的细腻金属质感，转轴的圆柱端面做高光处理，突出金属机加工面的光洁度特征，页片表面添加细微的磨砂纹理，模拟真实五金件的表面处理效果，同时在页片表面还原品牌标识的浮雕特征，提升模型的真实还原度。结构设计上，该铰链采用可拆卸式铰接结构，转轴与页片的配合间隙经过参数化调试，既保证转动时的阻尼感适中，也能满足日常门窗、柜体连接时的承重需求，页片与转轴连接的弯折部位做圆角过渡处理，还原冲压折弯工艺的结构特征，避免应力集中导致的结构断裂问题。建模过程中对所有配合面做干涉检查，确保两个页片在0-180度转动范围内无结构干涉，安装孔的尺寸与沉孔深度适配常用的自攻螺丝规格，可直接导出工程图用于实际生产参考，整体模型比例精准，结构细节完整，可用于五金产品展示、门窗结构装配演示、机械设计教学等多个场景。
