带键槽安装孔的双面锯齿形齿轮

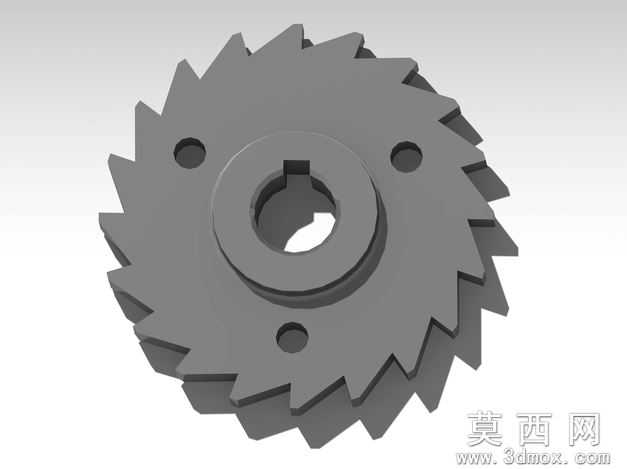

本作品为一款采用三维建模软件完成的双面锯齿形齿轮结构设计，建模过程严格遵循机械传动零件的设计规范，从基础参数定义出发，先确定齿轮的分度圆、齿顶圆、齿根圆基准尺寸，再通过草图绘制、特征拉伸、阵列切削等操作完成整体结构搭建。模型整体采用对称式结构设计，中心设置带标准键槽的安装通孔，键槽尺寸符合通用机械传动的轴连接标准，可实现与传动轴的周向固定，保证扭矩传递过程中无相对滑动；中心孔外围设置三个均匀分布的圆形安装孔，可通过紧固件实现齿轮与配套连接件的轴向固定，提升装配后的结构稳定性。齿轮的轮齿采用双面锯齿形设计，区别于常规渐开线圆柱齿轮的单啮合面结构，该设计可适配双向啮合的特殊传动场景，轮齿的齿形角度、齿距参数经过反复校验，齿顶做了微小的倒角处理，既避免齿尖应力集中导致的使用磨损，也能减少啮合过程中的卡滞风险。材质渲染阶段采用哑光金属灰的质感表现，模拟经过调质处理的45号钢材质效果，表面添加细微的磨砂纹理还原真实机加工零件的表面质感，渲染过程中调整了环境光与反射参数，清晰呈现出齿轮的台阶结构、孔位特征与轮齿的立体轮廓，无过曝或阴影过重的问题，可直观展示零件的所有结构细节。设计过程中重点考量了零件的加工可行性，所有孔位均为直孔设计，轮齿的切削路径符合常规铣削加工的走刀逻辑，无倒扣、薄壁等难以加工的结构，台阶面的过渡圆角设置合理，既保证结构强度，也避免加工过程中出现应力断裂的问题。整体模型结构完整，特征清晰，可用于特殊传动场景的结构验证、装配模拟以及机械教学演示使用，能够直观展示双面锯齿齿轮的连接方式与啮合特点。
