电路板接线用T型块式接线连接器结构

　　做了十几年结构设计，经手的板卡类接线件少说也有上百款，这类T型块连接器在低压控制板、电源驱动板上的出镜率一直很高，很多刚入行的工程师选接插件的时候总盯着载流参数看，往往忽略了安装边界和接线操作的实际工况，最后打样回来要么装的时候和周边电容、接线柱干涉，要么现场接线的时候螺丝刀伸不进去，反而耽误整机组装的进度。

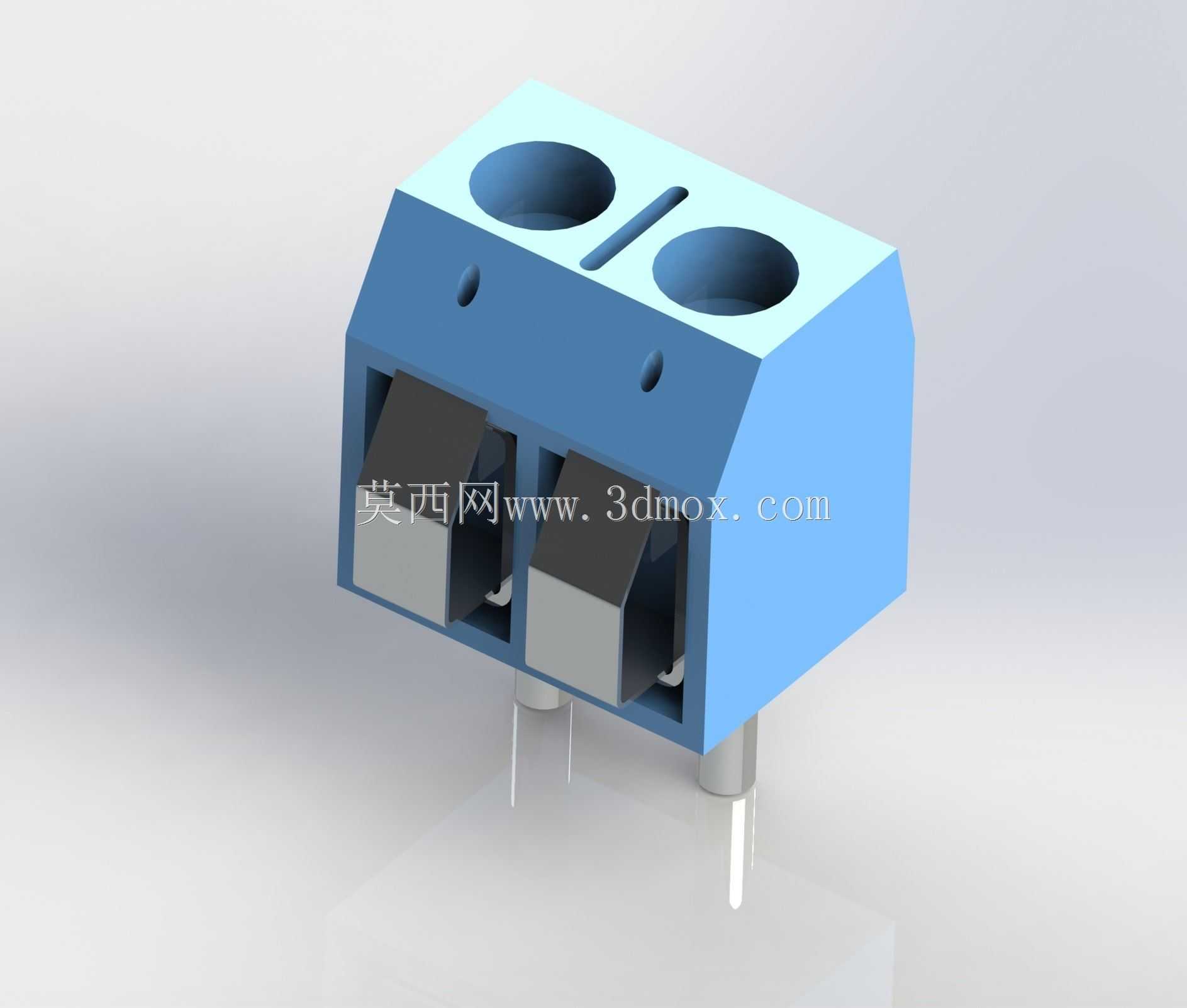

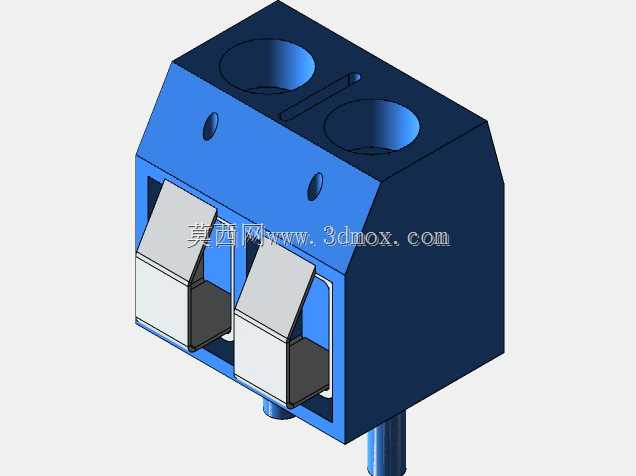

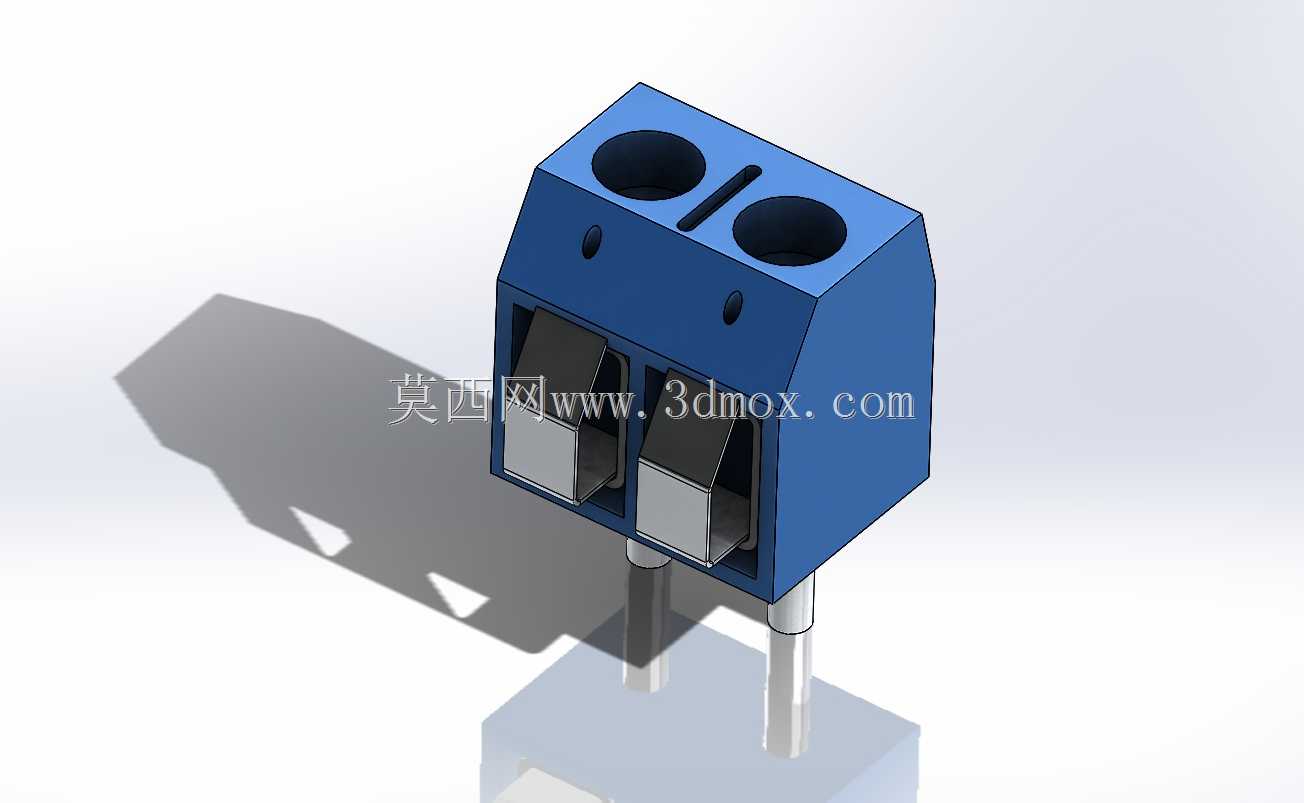

　　这款T型块连接器采用直插式焊针设计，底部两根定位焊针完全适配标准PCB板的焊盘孔位，焊针长度刚好覆盖常规1.6mm板厚的透锡要求，过波峰焊的时候不会出现焊锡溢到塑胶本体的问题，也不会因为焊针过长导致板底和安装导轨之间留不出安全爬电距离。本体采用上下分色的绝缘塑胶结构，上部的浅蓝部分是压线螺丝的安装基座，两个沉头螺丝孔做了导向倒角，现场接线的时候不用刻意对准孔位，M3规格的十字螺丝刀顺着倒角就能卡进螺丝槽，哪怕是车间里戴绝缘手套操作也能快速完成导线压接。下部的深蓝部分是夹线腔体，每个夹线位都做了独立的隔仓，避免多股线压接的时候出现铜丝散出、相邻线位短路的问题，夹线弹片采用带防滑齿的铜质结构，压接0.5-2.5平方的多股铜芯线时，咬合力能满足常规振动工况下的拉力要求，不会出现设备运行一段时间后接线松脱、接触点打火的问题。

　　从安装边界来看，这款连接器的本体宽度刚好覆盖两个焊针的中心距，本体侧面没有突出的卡扣或者加强筋，在板上并排布置多个同型号连接器的时候，相邻两个本体之间只需要留1mm的安全间隙就能满足安装要求，不会像带侧翼的接线端子那样浪费板上的布线空间。上部两个接线孔的中心距做了错位优化？不对，是平行排布的孔位之间留了足够的螺丝刀操作空间，接完第一路线再接第二路的时候，螺丝刀不会碰到已经压好的导线绝缘皮，也不会因为操作空间不足把旁边的导线戳松。本体顶部两个孔位之间的长条凹槽是溢胶槽，生产过程中注塑的时候能避免合模面出现飞边，同时也能作为极性识别的标记，组装的时候不会把连接器的方向装反，毕竟这类接线件一旦焊反，现场接线的时候进线方向就会和机箱的走线槽错位，后期整改要拆板重焊非常麻烦。

　　实际应用场景里，这类连接器多用于小功率电源板、信号采集板的外接导线连接，相比插拔式的接插件，它的压接可靠性更高，不需要配套的公头母座，现场维护的时候只需要松开螺丝就能更换导线，不用准备专用的退针器。设计的时候特意把夹线腔体的进线口做了喇叭口导向，硬线直插的时候不用刻意对准腔体，顺着喇叭口就能滑到夹线弹片的位置，哪怕是没有经验的操作工也能快速完成接线，减少现场接线的不良率。另外本体的棱角都做了R0.5的圆角处理，不会像直角结构的塑胶件那样在组装的时候刮伤导线绝缘皮，也能避免操作工拿取的时候被锋利的合模线划伤手。

　　从建模的角度来说，这类零件的建模重点要关注几个配合尺寸：首先是焊针的中心距公差，必须控制在±0.1mm以内，否则过波峰焊的时候会出现插针对不准焊盘的问题，强行插装会把PCB焊盘顶掉；其次是夹线腔体的深度，要保证2.5平方的导线完全插进去之后，铜丝不会露出腔体外部，同时螺丝下压的时候能刚好压在铜丝的中心位置，不会压到导线的绝缘皮导致接触不良；还有上部螺丝孔的沉头深度，要保证螺丝拧到底之后不会高出本体上表面，否则后续装机箱上盖的时候会和塑胶件产生干涉，很多新手建模的时候容易忽略这个细节，把螺丝孔做浅，最后整机组装的时候才发现上盖盖不严，再去改模具就会产生额外的成本。

　　另外这款连接器的焊针做了滚花处理，插装到PCB上的时候不会因为轻微的晃动就掉下来，过波峰焊之前不需要额外点胶固定，能减少一道生产工序。本体的绝缘材质满足UL94-V0的阻燃要求，在电源类板卡上使用的时候，哪怕接触点出现轻微的打火也不会引燃塑胶本体，符合低压电气设备的安全要求。两个接线位之间的隔仓高度比夹线弹片高出2mm，哪怕压接的时候有个别铜丝散出来，也会被隔仓挡住，不会碰到相邻的接线位造成短路，这个细节在多线位的接线端子上非常重要，很多廉价的接线件就是省了这个隔仓结构，现场接线的时候很容易出现线间短路的问题，给设备留下安全隐患。
