4英寸工业直流散热风扇结构设计

　　在工业电气配套领域，散热组件的选型与结构设计直接决定整套电控系统的运行稳定性，这款4英寸规格的直流轴流风扇，正是针对工业电气面板内嵌安装场景开发的通用散热部件。从实际应用场景来看，这类风扇广泛适配各类壁挂式电气柜、桌面式工控设备、小型电源模组、嵌入式控制终端的通风散热需求，尤其适合安装空间紧凑、对安装孔位标准化程度要求高的配电场景，能够在封闭或半封闭的电气腔体内形成稳定的定向空气流，带走变压器、功率电阻、整流模块等发热元件工作时产生的累积热量，避免腔体内温度持续升高超过电子元件的额定工作温度阈值，降低高温引发的元件老化、参数漂移、热保护误触发等故障概率。

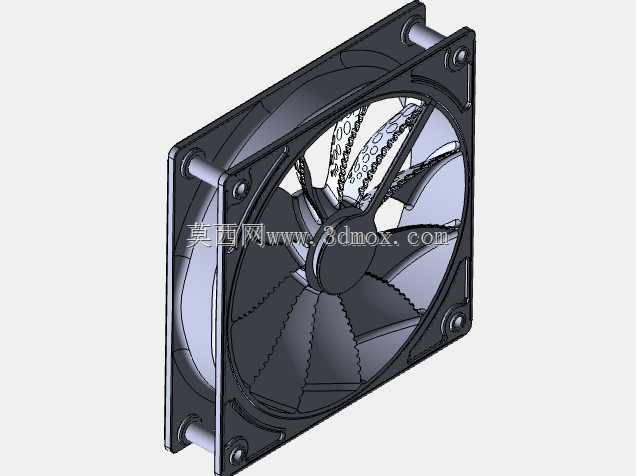

　　从结构设计思路来看，这款风扇采用标准正方形外框结构，外框四个角预留了标准化的沉头安装孔位，安装时无需额外制作转接支架，直接通过螺丝即可将风扇固定在电气面板的预留开孔上，安装孔的中心距严格遵循4英寸轴流风扇的通用行业规范，能够直接替换同规格的现有老旧风扇，大幅降低设备维护时的选型适配成本。外框边缘做了小尺寸的导向倒角，在嵌入面板安装时能够快速对准安装位，避免硬塞过程中刮伤面板喷涂层或者挤碎塑料外框。扇叶部分采用七片大倾角后掠式叶片设计，叶片边缘做了锯齿形切边处理，这种结构并非为了外观造型，而是能够在叶片旋转切割空气时打散叶尖位置的涡流，降低气流通过叶片时产生的气动噪音，同时在相同转速下能够获得更高的送风静压，即使在风扇进出风侧带有防尘网、通风孔格栅等风阻部件的情况下，依然能够保证足够的通风量，不会因为风阻增大出现风量骤降的问题。

　　从安装边界与尺寸适配角度来说，这款风扇的外框厚度控制在常规同规格产品的标准范围内，不会因为厚度过大突出电气面板的内外侧，既不会影响柜门外的操作空间，也不会挤占柜体内部的元件布线空间。风扇中心的轮毂部分做了圆弧过渡设计，能够引导中心区域的气流顺畅向叶片方向扩散，避免轮毂正下方形成气流死区，提升整体扇面的送风均匀度。外框的四个边角位置做了加厚加强筋处理，在安装拧紧螺丝时能够承受足够的锁紧力，不会因为螺丝拧得过紧出现外框开裂、安装孔滑丝的问题，同时也能提升整个风扇框架的抗形变能力，在设备运输过程中遇到颠簸震动时，不会因为框架变形导致扇叶蹭到外框内壁，出现运转卡滞的问题。

　　从实际使用的功能特性来看，这款直流风扇采用直流供电架构，相比同尺寸的交流风扇，启动扭矩更大，运转时的电磁干扰更低，不会对柜体内的弱电控制模块、信号采集线路造成电磁干扰，适合在带有精密控制电路的电气设备中使用。扇叶与外框之间的间隙控制在极小的范围内，既能够保证扇叶高速旋转时不会触碰外框，也能减少间隙处的气流回流损失，提升风扇的送风效率。风扇的进出风侧都预留了标准的防护网安装卡扣位，在有防异物需求的场景下，可以快速加装金属或者塑料防护网，避免接线头、螺丝等小异物掉入扇叶区域引发扇叶打坏或者电机堵转的问题。在实际选型搭配时，只需要根据电气腔体的总热损耗值、允许的最高温升、腔体的进出风面积，匹配对应的转速版本即可，标准化的安装尺寸能够让结构工程师在做柜体面板开孔设计时直接套用通用开孔模板，无需单独为这款风扇绘制特殊的开孔图，大幅缩短结构设计阶段的绘图周期，也能减少后续生产加工时的非标开孔工序，降低柜体加工的综合成本。
