带轴承组件的集成式齿轮轴结构设计

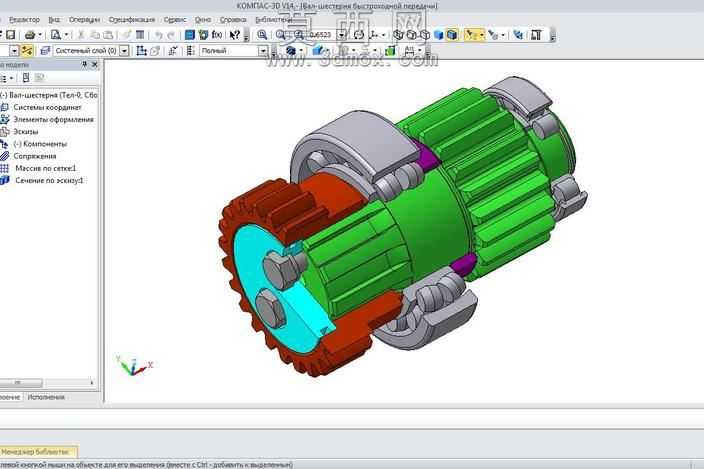

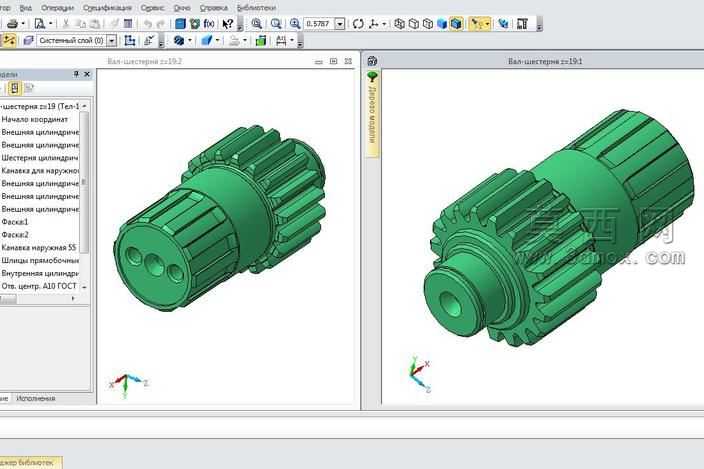

本作品为集成式齿轮轴三维建模设计，整体采用同轴集成化结构设计思路，将传动齿轮、支撑轴段、花键配合段、轴承安装位整合为单一核心传动构件，大幅减少传动链的装配误差与连接冗余。建模过程中首先完成中心轴基体的参数化搭建，依据传动载荷需求确定各轴段的直径梯度与长度尺寸，在轴身中段构建大模数传动外齿结构，齿形采用标准渐开线齿廓，建模时严格控制齿顶圆、齿根圆、分度圆的尺寸精度，保证齿面啮合的顺滑度；轴身两端分别设计花键配合结构，用于和外部传动毂件实现周向固定与扭矩传递，花键齿的齿距、齿厚参数均遵循通用传动件设计规范，保证配合的同轴度。在齿轮轴的对应轴段位置，配套建模了滚动轴承支撑组件，轴承内圈与轴段采用过盈配合的装配关系，滚动体、保持架、外圈结构完整还原，轴承与齿轮端面之间设置有紫色的限位隔套结构，用于限定轴承的轴向位置，避免传动过程中出现轴向窜动；轴端的红色端盖结构通过紧固件与轴体连接，实现轴承组件的轴向锁紧，端盖与轴体之间预留有密封件安装位，可适配接触式密封结构，防止润滑介质泄漏与外部杂质进入轴承滚道。材质渲染方面，齿轮轴主体采用合金结构钢的金属质感渲染，还原调质处理后零件的哑光金属色泽，轴承组件采用轴承钢的亮面金属材质，滚动体做高光金属处理突出其高精度加工特性，隔套采用工程塑料的紫色哑光材质，端盖采用与轴身一致的合金钢材质，不同部件的材质区分清晰，可直观分辨各组件的功能分区。整体结构设计紧凑，将动力输入、扭矩传递、转动支撑功能集成于一体，可直接应用于中小功率的传动系统中，建模过程中所有配合面均预留了合理的装配公差，各零件的装配关系完全符合实际机械装配工艺要求，不存在结构干涉问题，可直接用于装配验证、运动仿真以及后续的工程图导出加工。
