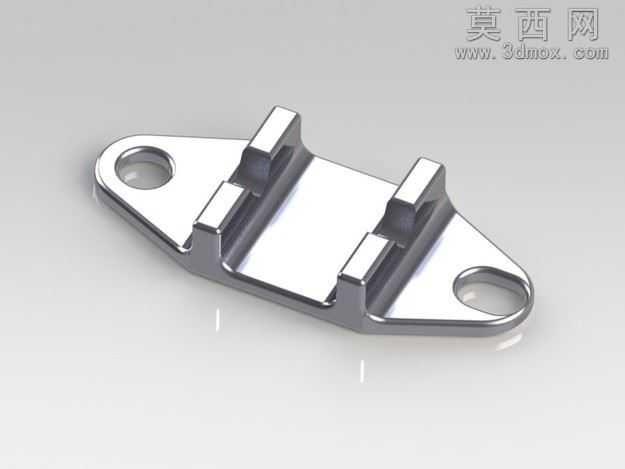

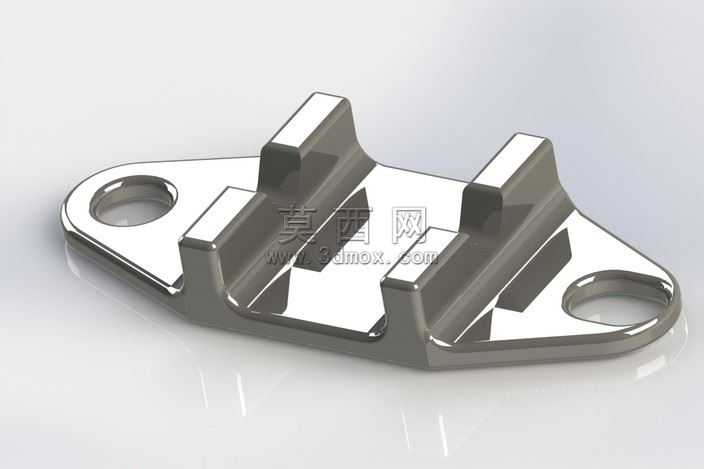

本作品为金属材质的连接固定支架三维建模作品,建模过程从二维工程图的尺寸提取开始,首先梳理零件的整体轮廓特征:主体为带圆角过渡的异形平板基底,两端对称设置带通孔的圆形安装耳,平板上方均匀排布四个带顶部平面的凸起支撑结构,各结构之间通过平滑的曲面过渡衔接,无尖锐棱角。建模时首先绘制基底的二维草图,精准定位两个安装耳的圆心位置与通孔直径,标注平板边缘的圆角半径,通过拉伸命令生成基础实体;随后绘制四个凸台的截面轮廓,结合凸台的拔模角度与高度参数,使用拉伸凸台命令生成支撑结构,再对凸台与基底的衔接位置添加圆角特征,避免应力集中的结构缺陷。材质设置阶段选用抛光金属材质,调整材质的反射率、粗糙度参数,模拟镀铬金属件的高反光表面质感,渲染时采用柔和的环境光搭配定向主光源,凸显零件表面的金属光泽与结构的立体感,同时添加柔和的地面反射效果,提升渲染图的真实感。结构设计上,两端的安装耳用于通过螺栓实现支架与安装基面的固定,四个凸起的支撑结构可用于对接外部构件的定位卡槽,实现相邻零件的精准定位与载荷传递,整体结构兼顾安装便捷性与结构强度,各壁厚均匀,符合五金冲压或压铸零件的工艺成型要求,建模过程中反复核对二维图纸的尺寸公差,确保各安装孔的中心距、凸台的高度与间距完全匹配图纸要求,避免出现装配干涉问题,最终完成的模型可直接用于装配验证、工艺模拟与渲染展示使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.11 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STL,其它,
- 软件分类 通用五金配件
