高性价比自行车后减震器三维结构设计

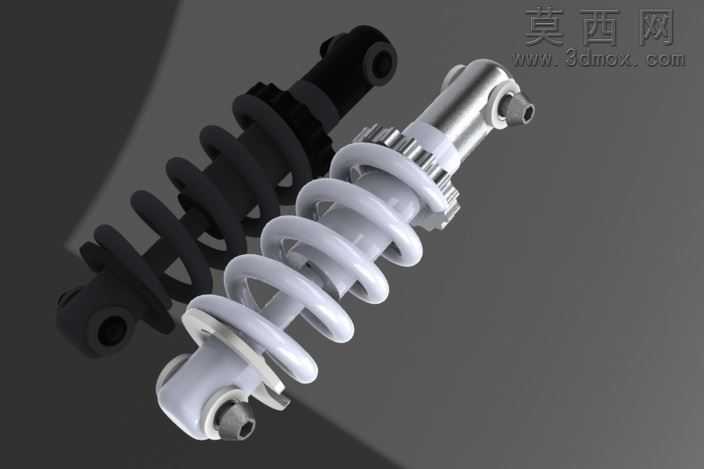

本作品为自行车后减震器的三维建模设计，整体围绕低成本实用化的设计思路展开，适配普通民用自行车的后悬架减震需求，在保证基础减震性能的前提下尽可能压缩制造成本，适配平价自行车的配件定位。建模过程中首先完成整体结构的比例规划，将减震器拆解为上下连接吊耳、螺旋减震弹簧、阻尼筒体、调节锁止环几个核心模块，逐一完成各零件的参数化建模：上下连接吊耳采用带衬套安装孔的结构设计，建模时精准还原安装孔的同轴度公差，保证装车后可以顺畅转动不卡滞；螺旋弹簧部分根据减震行程需求设定螺距、弹簧丝直径与中径参数，建模时保证弹簧两端的并圈结构与端部磨平结构完全贴合实际加工工艺，还原弹簧与筒体、端盖的配合间隙；阻尼筒体部分采用内外双层套筒的基础结构，外层做轻量化的壁厚设计，内层预留阻尼介质的填充空间，同时在筒体上端集成预压调节环的螺纹结构，可通过旋转调节环改变弹簧预紧力，适配不同体重骑行者与不同路况的使用需求。材质渲染阶段针对不同零件做对应的材质区分：弹簧部分采用哑光金属漆材质，分别呈现黑色电泳与银白喷塑两种常见的表面处理效果，还原金属弹簧的哑光颗粒质感；筒体与连接吊耳部分做金属镀铬与黑色硬质氧化的材质区分，镀铬部分还原金属高光反射特性，氧化部分呈现细腻的磨砂哑光质感；安装衬套部分采用橡胶材质，还原橡胶的半哑光低反射特性，让整体渲染效果贴近真实配件的视觉观感。结构设计上充分考虑民用自行车的使用场景，简化了高端减震器的复杂阻尼调节结构，仅保留基础的弹簧预压调节功能，在满足日常铺装路面、轻度非铺装路面减震滤震需求的同时，大幅降低零件加工难度与生产成本，整体结构简单可靠，后期维护更换成本极低，适配平价自行车的配件定位，建模完成后做了整体装配干涉检查，保证各活动部件在全行程运动过程中无卡滞、无干涉，符合实际装车使用的结构要求。
