48V54Ah磷酸铁锂储能电池箱体结构

　　这款48V54Ah磷酸铁锂电池组的结构设计，首先围绕低速电动车、户用储能、通信基站后备电源这类常见应用场景的实际需求展开，这类场景对电池组的防护性、维护便捷性、安装适配性都有明确的工程要求，不需要过度冗余的复杂结构，重点在可靠性与易加工性的平衡。从实际用途来看，该电池组作为储能供电单元，需要容纳串并联排布的磷酸铁锂电芯、配套的BMS管理模块、连接铜排与绝缘防护层，外部结构需要承担电芯固定、外力防护、密封防尘、搬运便捷的多重作用，适配户外、设备舱内等多种安装环境。

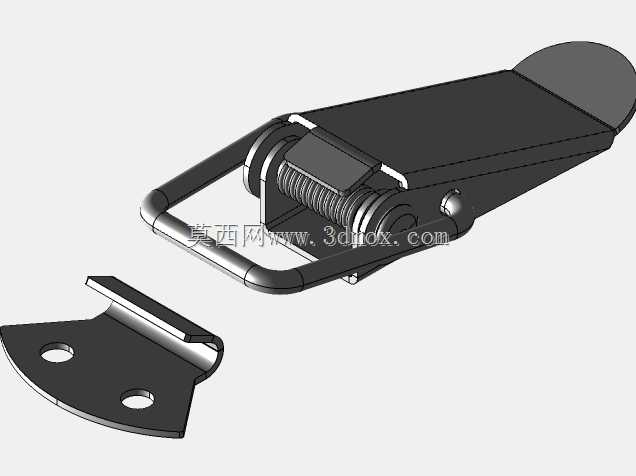

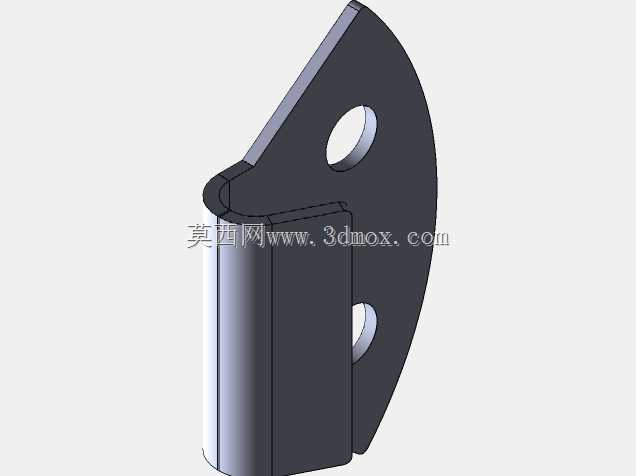

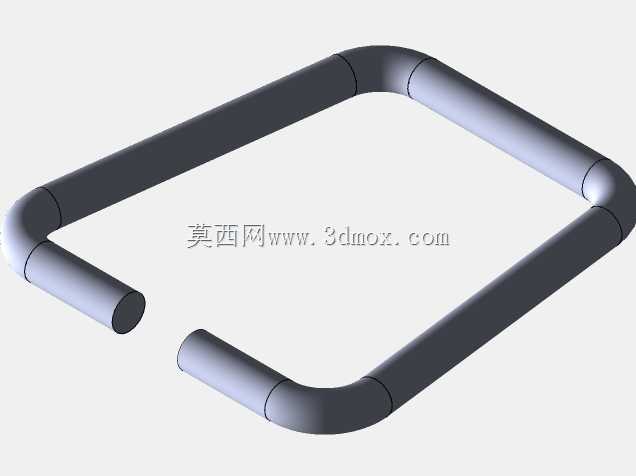

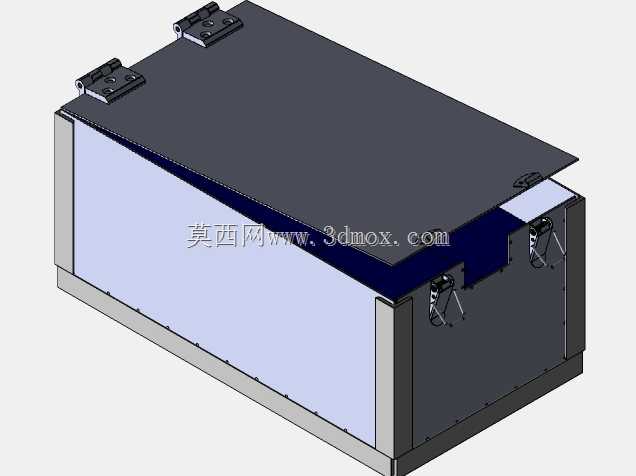

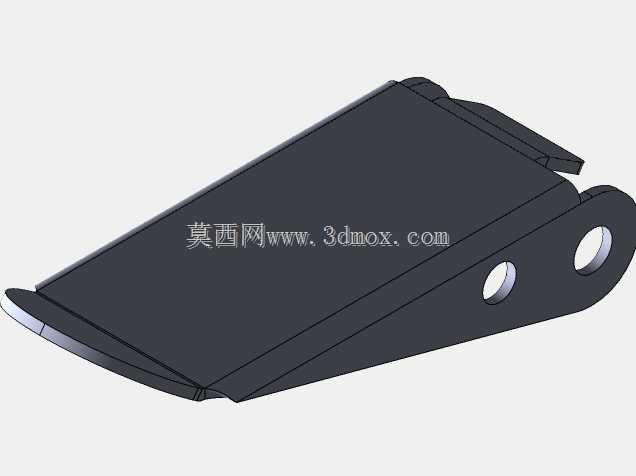

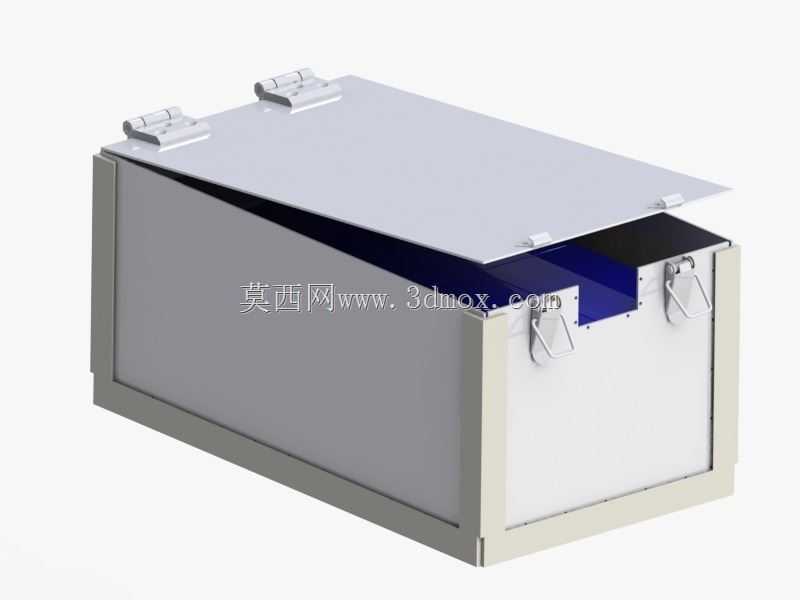

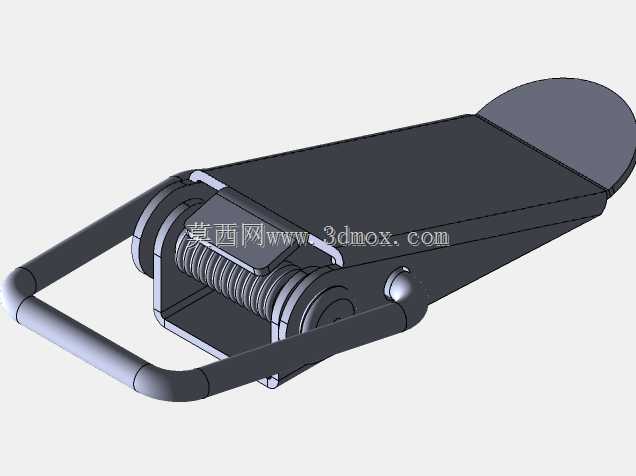

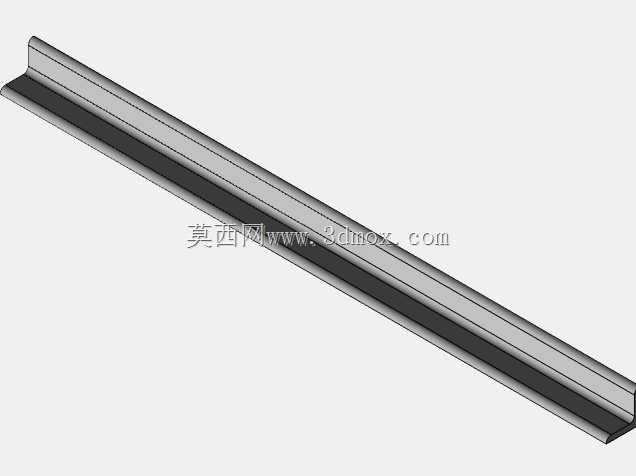

　　产品功能特性上，箱体采用框架式承载结构，侧边为金属围板结构，底部设置承托边框，能够承受电芯整组的重量负载，同时在运输、安装过程中抵御侧向挤压与底部冲击；上盖采用快开式搭扣锁紧结构，搭配两个外露式金属提手，不需要专用工具即可快速开盖完成电芯检测、线路检修、保险丝更换等日常维护操作，上盖与箱体结合处预留密封胶条安装槽，可根据防护等级需求填充发泡密封胶条，满足IP54级别的防尘防水要求，适配户外露天安装的使用场景。箱体侧面预留了穿线格兰头的安装位，可根据实际接线需求开设动力线、通讯线的出线孔，避免线路走线杂乱，同时保证出线位置的防护性能。

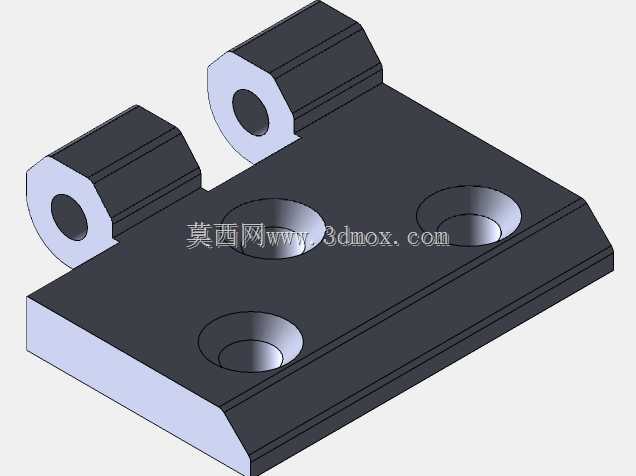

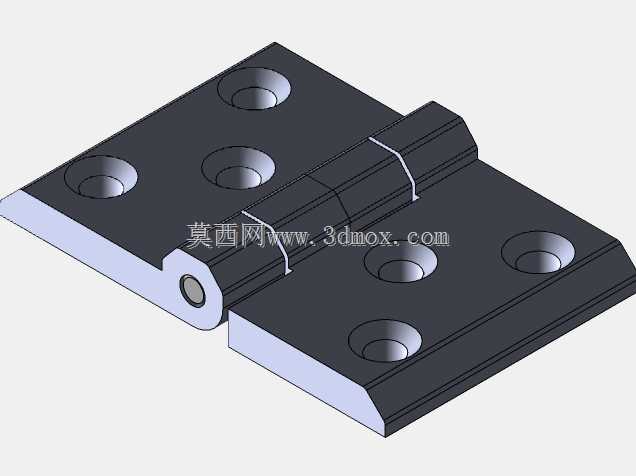

　　设计思路上，整体结构优先考虑加工制造的便捷性，所有钣金件均采用常规折弯、冲压工艺即可加工，不需要复杂的模具投入，适合小批量定制化生产；内部电芯排布采用紧凑化布局，在保证电芯之间预留足够散热间隙的前提下，尽可能压缩箱体的整体体积，提升空间利用率；框架边角做圆弧过渡处理，避免加工、安装过程中锐边划伤操作人员，同时减少应力集中点，提升箱体结构的抗疲劳强度。上盖的合页采用外露式金属合页，承重能力强，长期开合不易出现变形断裂，相比隐藏式合页维护更换更加方便，适合现场运维条件有限的使用场景。

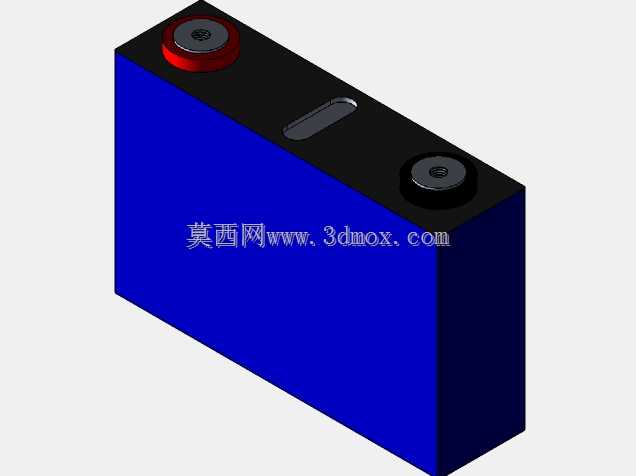

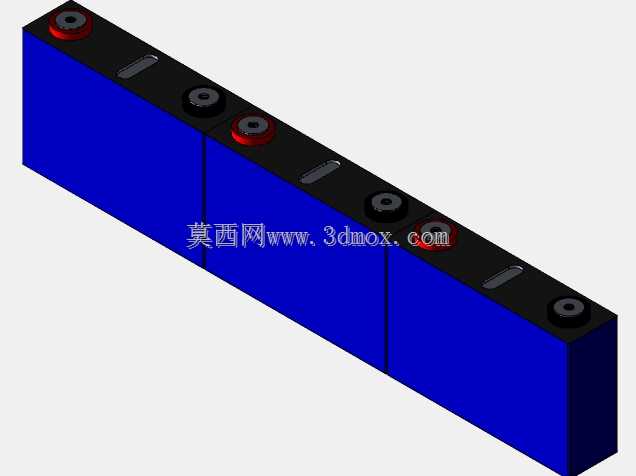

　　外形尺寸与安装边界方面，箱体整体为长方体结构，长度方向适配标准19英寸机柜的安装宽度，可直接固定在标准机柜托盘上，也可通过底部的安装孔直接固定在设备安装平面上；高度方向控制在常规储能舱的层间高度范围内，不需要额外调整舱体结构；箱体两侧的提手突出侧面一定距离，搬运时可直接手持，安装时需要在提手外侧预留不小于50mm的操作空间，方便搭扣的开合操作；底部承托边框突出箱体侧面，安装时需要保证安装平面的平面度误差不超过2mm，避免箱体安装后出现变形导致上盖密封不严。箱体内部的电芯安装位设置了定位凸台，电芯组放入后可直接卡入定位，不需要额外打胶固定，减少装配工序，后期更换电芯也更加便捷。

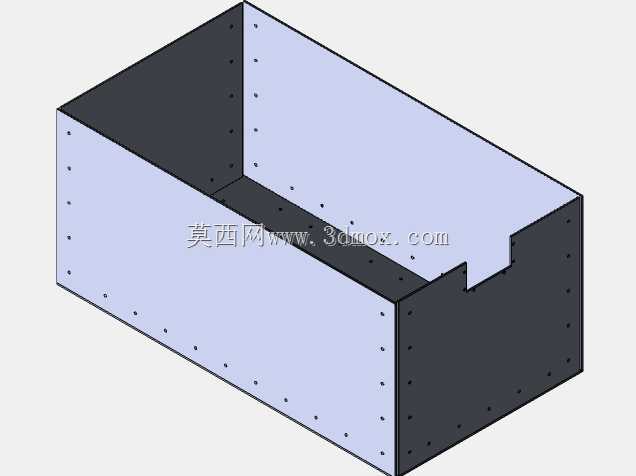

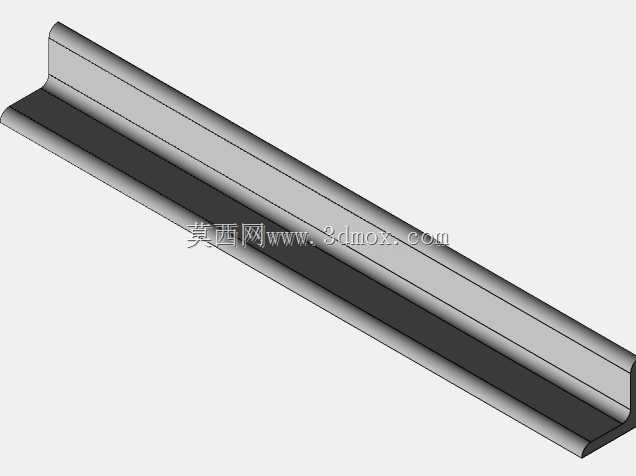

　　从结构强度校核的角度来看，箱体侧板采用1.5mm厚的冷轧钢板加工，表面做喷塑防腐处理，可承受不超过100kg的顶部静载荷，满足堆叠存放的需求；底部承托边框采用2mm厚钢板折弯成型，可承受整组电池满电状态下的总重量，长期使用不会出现底部下沉变形；搭扣采用304不锈钢材质，锁紧力足够，在车辆行驶振动场景下也不会出现松脱开盖的问题。绝缘防护方面，箱体内壁贴附绝缘青稞纸，避免电芯与金属箱体直接接触造成短路风险，电芯组与上盖之间预留10mm的间隙，防止上盖受压变形直接接触电芯极柱造成安全隐患。
