养蜂用电池驱动喷烟装置结构设计

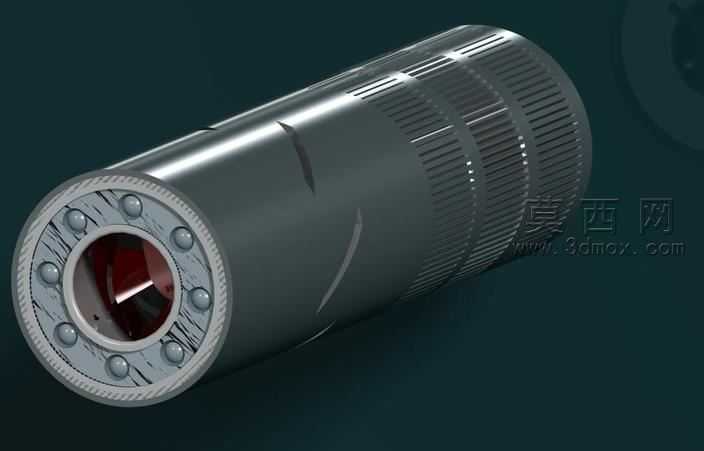

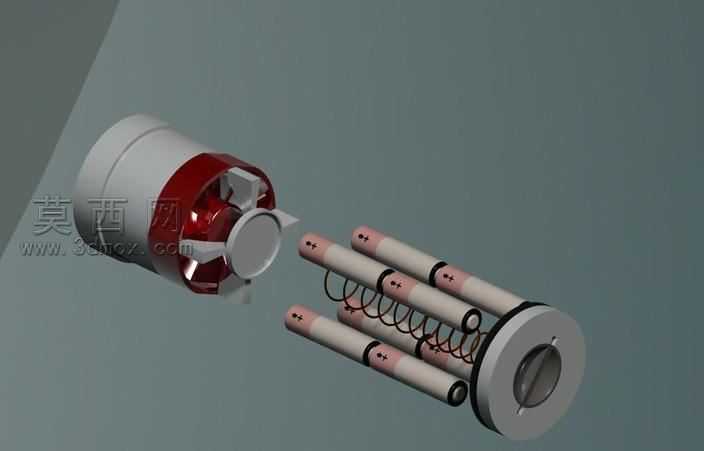

本作品为面向养蜂作业场景设计的电动喷烟装置三维模型，整体采用长筒式手持结构布局，通过三维建模软件完成全零件参数化设计，各部件装配关系清晰，可直观呈现装置的完整工作逻辑。建模过程中首先完成核心功能分区的结构搭建：装置一端设置镍铬合金燃烧腔，采用耐高温材质参数设定，用于放置烟料并通过电加热实现阴燃产烟，燃烧腔外侧设置隔热防护结构，避免使用过程中烫伤操作人员；紧邻燃烧腔位置设置轴流风扇结构，建模时还原了风扇叶片的曲面弧度与安装定位，风扇运转时可将燃烧产生的烟雾定向推送，经过中部的导流锥结构导出，导流锥采用开放锥形曲面设计，建模时优化了锥面的倾斜角度，既能够让烟雾均匀扩散流出，也可避免外界杂物倒灌进入燃烧腔，同时锥形开口的尺寸经过参数校核，能够让养蜂人在操作时精准对准蜂箱缝隙，不会惊扰蜂群。装置中部为电池仓结构，建模时还原了电池卡位、导电接触片的细节结构，采用标准电池尺寸适配设计，保证供电稳定性；装置另一端设置控制开关与端盖结构，端盖处设置通风孔结构，平衡装置内部气压，同时在靠近出烟口的正面位置设置发光二极管安装位，建模时还原了灯珠、线路排布的预留结构，可在夜间作业时提供照明，方便养蜂人在光线不足的环境下操作。材质渲染阶段，针对不同部件匹配对应材质属性：燃烧腔部分赋予耐高温金属材质，设置高温氧化的哑光金属质感；风扇叶片赋予轻质工程塑料材质，呈现耐磨防滑的表面质感；外壳握持部分赋予防滑橡胶材质，增加握持摩擦力；导流锥与端盖部分赋予抛光金属材质，提升结构耐用性的视觉表现；发光二极管部分赋予半透明透光材质，模拟点亮时的柔光效果。整体设计围绕安全便携的核心思路，摒弃传统喷烟器需要手动鼓风、明火引燃的不便结构，将电加热、电动鼓风、夜间照明功能集成在手持筒状结构内，各部件之间设置密封卡位结构，避免烟雾泄漏，同时设置安全断电保护结构，当装置倾倒超过一定角度时自动切断加热供电，避免阴燃烟料掉落引发危险，结构紧凑合理，符合养蜂作业的实际使用需求，各零件可拆分查看内部结构，也可直接导出用于3D打印验证或开模生产参考。
