钣金类设备坡面顶盖结构设计作品

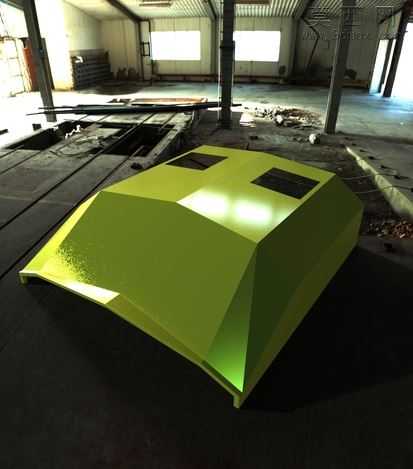

本作品为设备配套的坡面式顶盖钣金结构，整体采用三维参数化建模方式完成全流程设计，建模阶段优先遵循钣金加工的工艺逻辑，对每一处折边、转角、拼接位都预留了符合冲压折弯标准的工艺余量，避免后续生产中出现开裂、回弹超差的问题。整体造型采用低风阻坡面设计，主体为大角度倾斜的多边棱面结构，顶面预留两处嵌入式安装位，可适配观察窗、通风滤网或者功能模块的内嵌安装需求，边缘做了一体化的折边收边处理，既可以提升整体结构的刚性，减少薄钣金件的受力形变，也能在安装时和设备主体框架实现更好的贴合密封，避免杂物、水汽从拼接缝隙渗入设备内部。材质设计阶段，针对户外或工业车间使用场景，主体赋予了带金属珠光质感的橄榄绿烤漆材质，调整了材质的反射粗糙度参数，模拟真实钣金喷涂后的半哑光金属质感，在渲染环节搭配工业厂房的真实环境光照，还原了金属漆面在自然光与室内混合光照下的高光反射、明暗过渡效果，让模型呈现的视觉效果和实际加工后的成品质感高度匹配。结构设计上，整体采用一体化钣金折弯成型的思路，尽可能减少额外的拼接焊缝，降低后续焊接打磨的工作量，坡面的倾斜角度经过反复调整，既可以保证顶盖不会积存雨水、落尘，实现自然导流的效果，也兼顾了整体造型的利落感，不会因为坡度过陡导致安装空间受限。设计过程中对每一处折弯内角都做了适配板材厚度的圆角处理，避免应力集中导致的钣金件断裂问题，边缘收边结构采用双层折边设计，在不额外增加板材厚度的前提下大幅提升顶盖边缘的抗形变能力，即使受到轻微外力碰撞也不会出现边缘弯折变形的问题。顶面的两处嵌入式安装位做了下沉台阶设计，安装对应配件后可以保证配件表面和顶盖坡面保持齐平，不会出现凸起破坏整体坡面的流畅性，也能减少安装缝隙的积灰问题。整个模型的建模过程完全贴合钣金加工的生产流程，从基础的板材展开、折弯工序到后续的喷涂、配件安装都做了对应的结构预留，可直接导出对应的加工图纸用于实际生产，适配各类工业设备、特种车辆的顶部防护需求。
