HL011-2可拆卸式卡接铰链结构设计

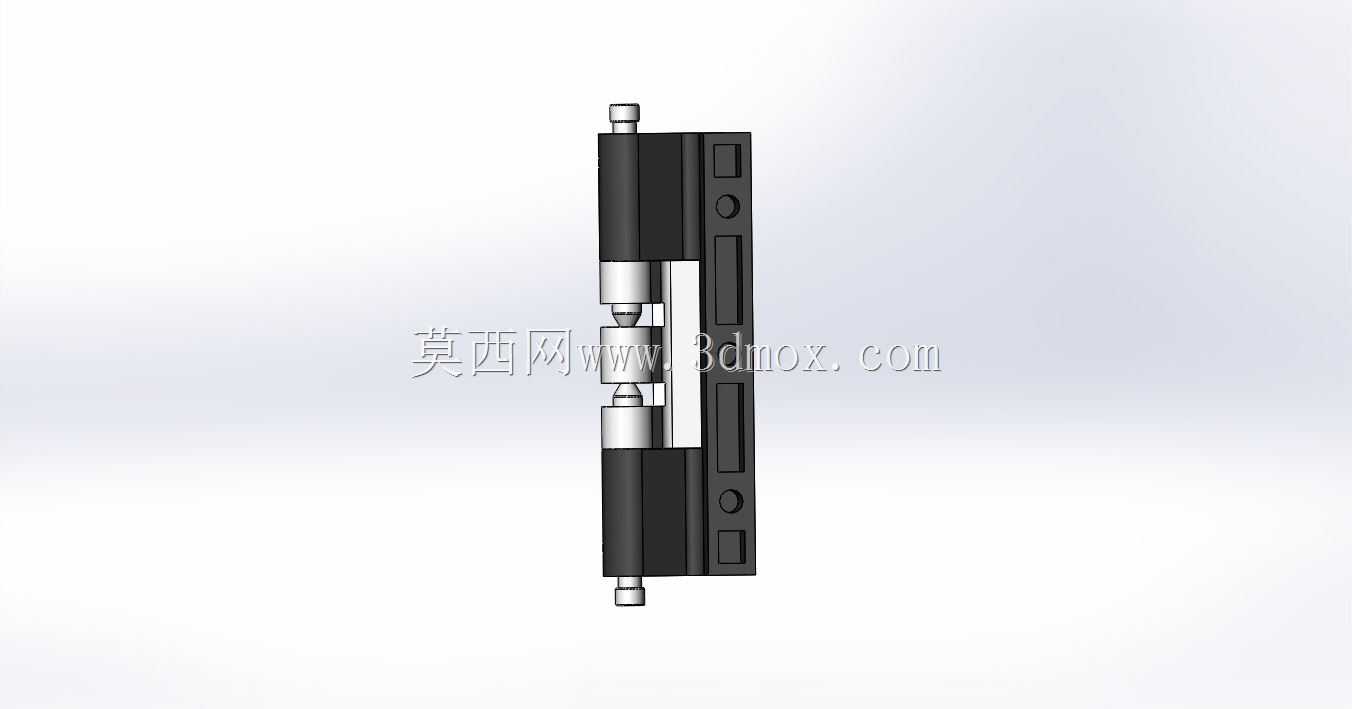

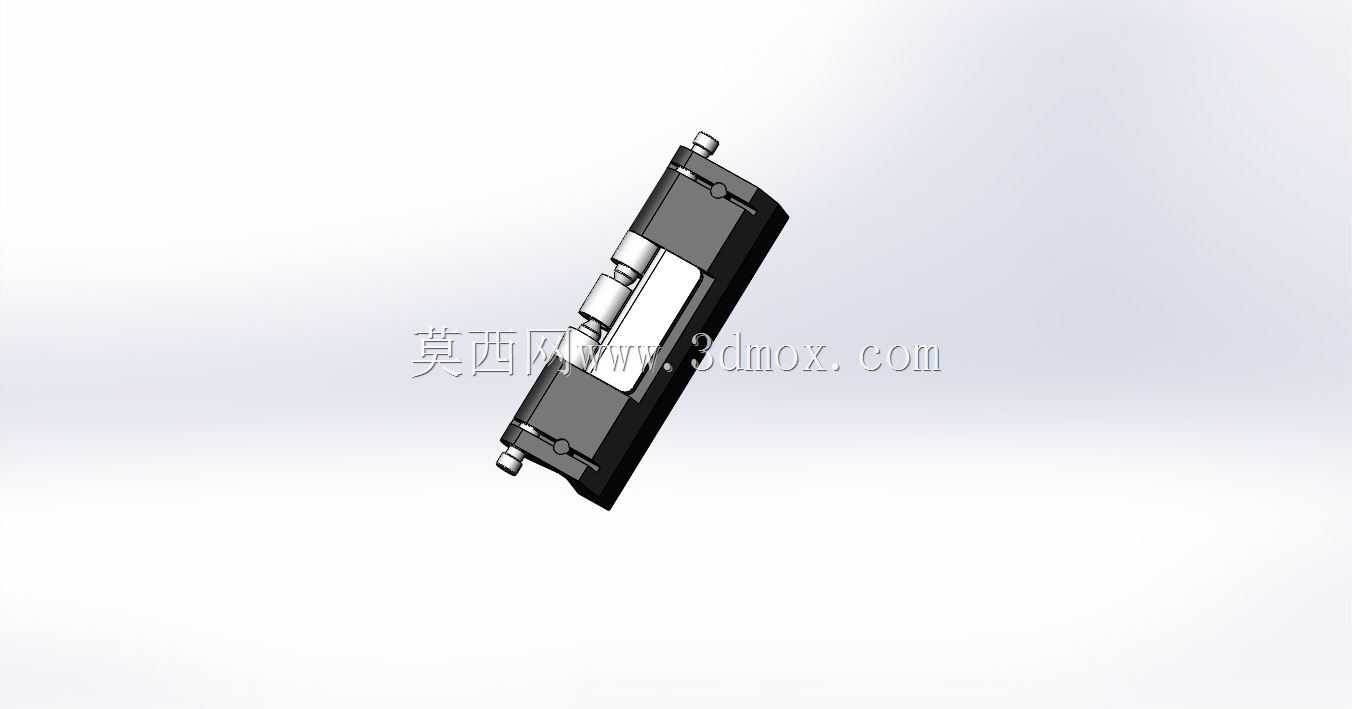

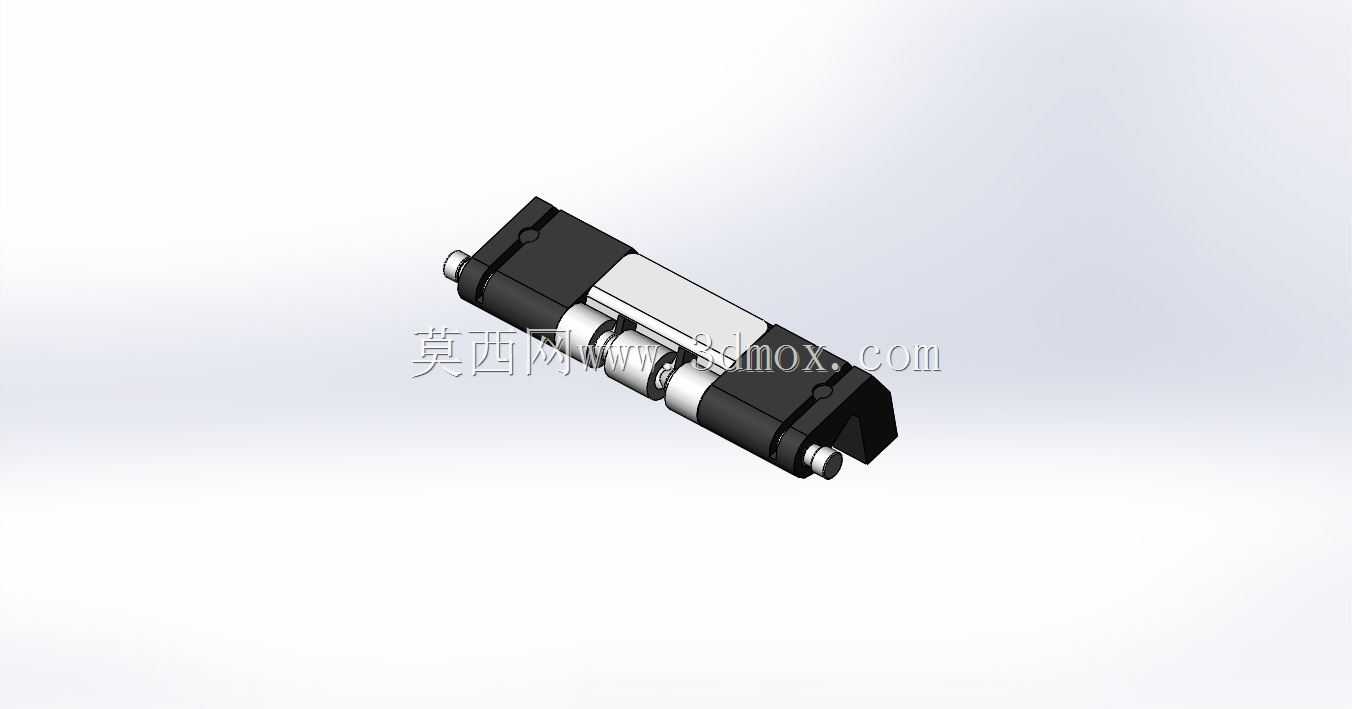

　　这款卡接式铰链在工业机柜、设备防护门、小型电控箱的装配场景中适配性极强，日常做设备结构选型时，这类带快拆卡笋结构的铰链，能大幅减少后期设备运维的拆装工时，不用像传统合页那样要把整根销轴敲出才能拆卸门板，现场维护时单人就能完成门板的快速拆装作业。从结构功能上看，这款铰链采用了分体式卡接设计，固定侧和活动侧通过中间的卡笋结构实现咬合锁定，正常闭合状态下能承受常规门板的自重载荷，不会出现松脱晃荡的情况，当需要拆卸门板时，只需要触发卡接位置的解锁结构，就能直接把活动侧连带门板从固定基座上取下，不需要额外拆卸基座上的安装螺丝，对于需要频繁开启、定期做内部器件维护的设备舱门来说，这种结构比普通螺栓固定的合页实用性高很多。

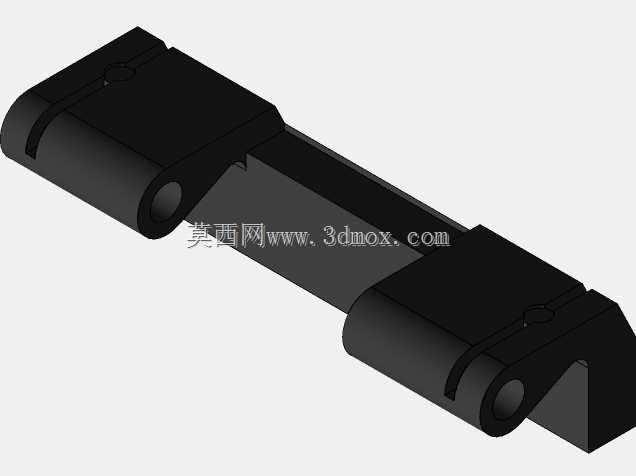

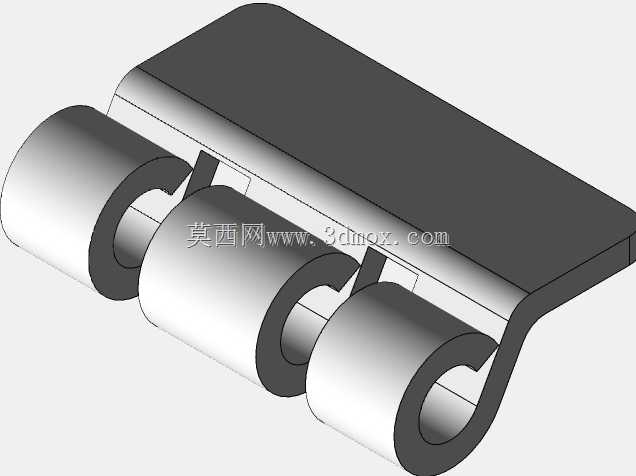

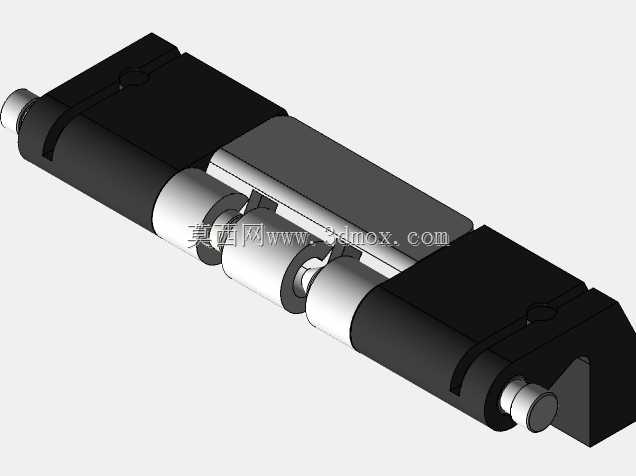

　　做三维结构设计的时候，这款铰链的建模思路是先拆分三个核心功能模块：首先是带安装孔位的固定基座部分，这部分是要通过螺丝锁紧在设备框架的安装立面上，建模时要提前预留好沉头孔的安装间隙，保证螺丝锁紧后头部不会突出基座平面，避免和活动侧产生运动干涉；其次是中间的铰接转轴与卡笋配合段，这部分要做转动副的间隙配合，预留0.1到0.15毫米的转动间隙，保证铰链开合时没有卡滞感，同时卡笋的咬合深度要设计在3毫米以上，保证卡接到位后有足够的抗拔脱力，不会因为门板晃动就出现脱开的问题；最后是和门板连接的活动侧部分，这部分的安装孔位要和门板侧边的安装位对齐，同时要做限位结构，让铰链的开合角度控制在设备需要的范围内，避免门板开合角度过大撞到周边的管线或者器件。

　　从安装边界尺寸来看，这款铰链的固定基座是长条形结构，安装时需要在设备框架的立面上预留对应长度的平直安装面，基座上的两个安装孔中心距要和框架上的预冲孔位对齐，活动侧和门板连接的部分，要保证门板侧边和框架立面的间隙在2毫米左右，间隙太小会出现开合时门板蹭到框架的问题，间隙太大则会影响防护密封效果。实际应用中，这类卡接铰链常被用在户外机柜、小型试验设备舱门、工业操作台的侧门位置，相比普通的外露式合页，这款铰链的结构更紧凑，安装后外露的突出部分更少，能减少设备运输过程中磕碰导致的铰链变形问题，同时卡接结构的锁定可靠性经过实际验证，在常规的工业环境振动下不会出现意外脱开的情况。

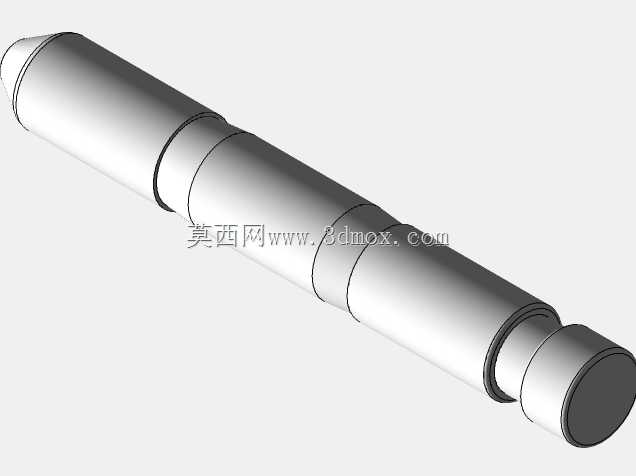

　　建模过程中还要注意各部件的圆角处理，尤其是和操作人员可能接触到的边缘位置，要做R0.5以上的圆角去毛刺，避免安装和维护时割伤操作人员，转轴部分的两端要做限位挡边，防止转轴在长期开合转动过程中从基座里滑出，卡笋的配合面要做适当的导向斜角，安装门板时能顺着斜角自动滑入锁定位置，降低现场安装的对位难度。在做设备整体结构校核时，要根据门板的重量选择对应规格的铰链，单扇门板如果重量超过5公斤，建议在门板上下位置各装一个同型号的铰链，分散承重载荷，避免单个铰链受力过大出现变形断裂的问题，安装时要保证上下两个铰链的转轴在同一条垂直线上，否则会出现开合卡滞、铰链受力不均的问题，长期使用会加速铰链的磨损。
