桌面级五轴数控雕刻机结构设计

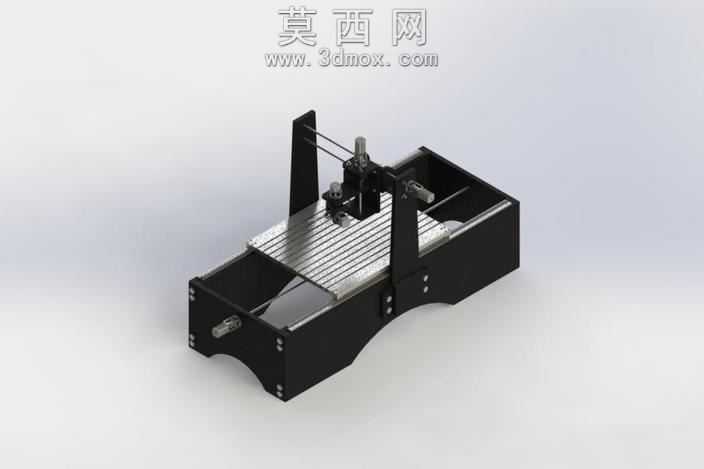

本作品为桌面级五轴数控雕刻机的三维结构设计，建模过程中严格遵循小型数控加工设备的结构设计逻辑，对设备的各个组成模块进行了精细化的参数化建模。整体建模从床身基座开始，采用一体式框架结构设计，床身部分做了弧形减重开槽处理，在保证整体结构刚性的前提下降低设备自重，适配桌面放置的使用场景，基座两侧预留了传动组件的安装定位孔位，所有孔位的位置、孔径、深度均按照实际装配公差要求进行建模，确保后续装配环节的干涉检查能够精准还原真实装配状态。工作台部分采用T型槽平台设计，台面的槽宽、槽距均参考通用小型数控加工设备的工装装夹标准设置，能够适配通用的工件压装固定组件，工作台下方的传动模组预留了丝杠、导轨的安装位，可实现X轴方向的平稳进给。龙门架部分采用双侧立式支撑结构，支撑臂与床身基座采用螺栓紧固连接，建模时还原了连接部位的加强筋结构，避免Z轴进给过程中出现结构晃动影响加工精度，Z轴滑台部分集成了主轴安装座，安装座的孔径、定位面均按照常见的高速电主轴尺寸设计，同时预留了冷却管路的走线空间。横梁部分搭载Y轴传动组件，可带动Z轴滑台实现横向进给，配合回转摆动轴结构即可实现五轴联动加工的运动范围。材质渲染环节，床身、龙门等结构件采用磨砂黑色金属材质模拟铸铁喷塑的外观效果，工作台面采用拉丝铝合金材质还原金属加工台面的质感，传动丝杠、导轨部件采用亮面金属材质体现加工件的精密质感，整体渲染效果清晰区分不同功能部件的材质属性，直观展现设备的结构层次。设计过程中重点考量了小型五轴设备的运动干涉问题，对各轴的运动行程进行了模拟校验，确保各轴在极限行程位置不会出现结构碰撞，同时兼顾了设备的装配工艺性，所有部件均按照实际机加工、装配的流程拆分建模，可直接用于后续的工程图导出、实物样机制作参考，完整还原了小型五轴数控雕刻机从结构布局到细节装配的全流程设计逻辑。
