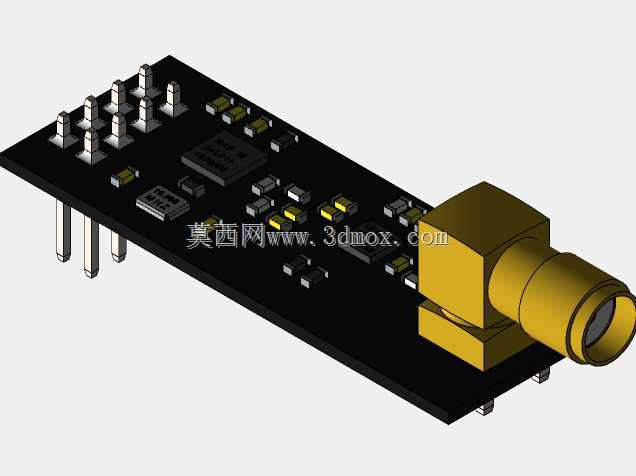

带SMA天线接口的nrf24无线通信模块结构

　　先看安装边界的设计，模块采用标准2.54mm间距排针作为对外接插接口，排针的引脚伸出长度、排针之间的相对位置公差控制在0.1mm以内，既可以直接插在标准面包板上做原型验证，也能通过直插排母焊接在用户的主控PCB板上，不需要额外做转接结构；PCB板的外形做了切角处理，对应板载天线版本的安装避让，但这款带SMA同轴天线接口的版本，把射频输出端的结构做了强化，SMA接头的固定脚直接焊接在PCB的接地覆铜区，既保证了射频屏蔽的连续性，也能承受日常插拔天线时的侧向力，不会出现接头松脱导致的信号衰减问题。这款无线通信模块的结构设计完全围绕短距离无线数据传输的实际工程需求展开，在做结构建模前首先要明确它的核心应用场景：工业现场的传感器数据采集组网、小型智能硬件的点对点数据交互、物联网终端的低功耗无线透传，还有教学实验场景下的无线通信验证，这些场景对模块的安装兼容性、射频性能稳定性、接插可靠性都有明确要求，建模时需要把这些实际需求拆解到每一个结构细节里。

　　板上元器件的布局完全遵循射频电路的设计规范，建模时还原了所有元器件的实际高度与占位：主射频芯片放在PCB中部靠天线端的位置，周围的去耦电容紧贴芯片电源引脚布置，减少电源回路的寄生电感；晶振的位置远离高频走线区，避免时钟信号被射频信号干扰；电源稳压芯片放在排针电源入口侧，输入输出端的滤波电容按照实际容值对应的封装尺寸建模，还原真实的元器件布局高度差，不会出现元器件干涉的问题。从功能特性的结构匹配来看，模块的PCB厚度采用标准1.6mm FR4板材的厚度参数，板边的走线露铜区对应安装孔位？不，这款模块没有额外设计固定安装孔，因为它的主要安装方式是排针直插，靠排针的焊接强度就足以固定在主控板上，如果用户需要外置固定，也可以通过SMA接头的螺母把模块固定在设备外壳的面板上，这时候SMA接头既承担射频连接的作用，也兼具结构固定的功能，建模时特意还原了SMA接头的螺纹段长度、螺母的厚度，方便用户在做设备外壳开孔时直接参考尺寸，不需要再额外测量接头的安装参数。实际选型使用时，很多工程师会忽略模块的高度边界，这款模块的最高元器件就是板载的SMA接头，从PCB底面到SMA接头顶端的总高度控制在12mm以内，排针从PCB底面伸出的长度是8mm，刚好匹配标准排母的插合深度，用户在做结构堆叠设计时，只要在模块上方预留13mm的净空高度，就不会出现和上层结构的干涉问题；PCB的宽度是15mm，长度是39mm，这个尺寸和市面上主流的nrf24系列模块完全兼容，用户替换不同版本的模块时不需要修改主控板的封装尺寸。建模过程中还特意还原了板上所有无源器件的细节，包括电阻电容的0805封装尺寸、LED指示灯的位置与高度、拨码开关？

　　不对，这款模块上没有拨码开关，是预留的上拉电阻焊盘，这些细节的还原不是为了视觉效果，而是方便结构工程师在做整机装配时，检查模块周围的结构件会不会碰到板上的高器件，比如LED指示灯的高度是2mm，如果设备外壳上要做指示灯导光结构，就可以直接根据模型里LED的位置来设计导光柱的位置，不需要再拿实物反复对位。射频部分的结构设计是这款模块的重点，SMA接头的内芯和PCB上的射频走线做了平滑过渡，建模时还原了接头内导体的直径、介质层的厚度，虽然结构模型不需要做射频仿真，但准确的接口尺寸可以帮助结构工程师设计配套的天线固定结构，比如外置胶棒天线的弯折半径会不会碰到设备外壳，天线拧紧后会不会和周围的接线干涉，这些都可以通过三维模型提前验证，避免打样后出现装配问题。

　　另外，模块的排针引脚定义对应的位置也在模型里做了准确还原，从左到右的VCC、GND、CE、CSN、SCK、MOSI、MISO、IRQ引脚的位置和标准定义完全一致，用户在做主控板封装设计时，可以直接调用这个模块的三维模型来对齐排母的位置，不会出现引脚错位的问题。很多工程师在做无线模块集成时，经常会忽略模块周围的金属遮挡问题，通过这个三维模型，可以直观看到SMA天线接口的位置，在做整机结构布局时，把天线接口放在设备外壳边缘没有金属遮挡的位置，避免金属结构件屏蔽射频信号，影响无线通信距离。板上的丝印标识也在模型里做了还原，包括引脚序号的丝印、元器件的位号丝印，虽然这些丝印不影响结构装配，但在做生产工艺验证时，可以通过模型检查丝印的位置会不会被元器件挡住，会不会和焊盘重叠，提前发现PCB设计的工艺问题。从实际应用的角度来说，这款模块的结构设计没有多余的冗余部分，所有的结构尺寸都围绕兼容性、可靠性、易用性三个核心点展开，三维模型的精度完全可以满足结构设计、装配验证、选型适配的需求，不需要再额外做尺寸修正。
