宏碁IconiaA100平板电脑外观结构建模

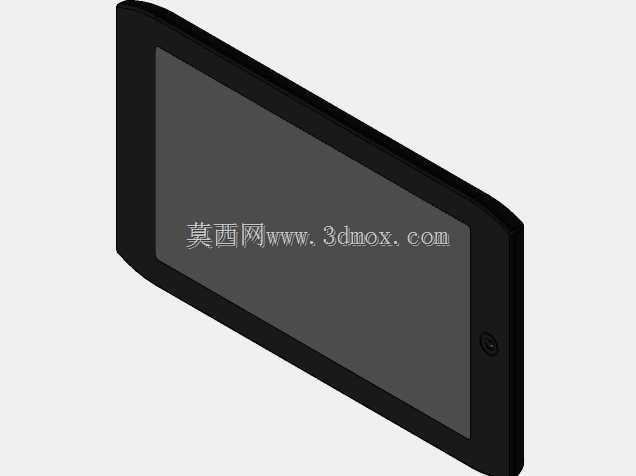

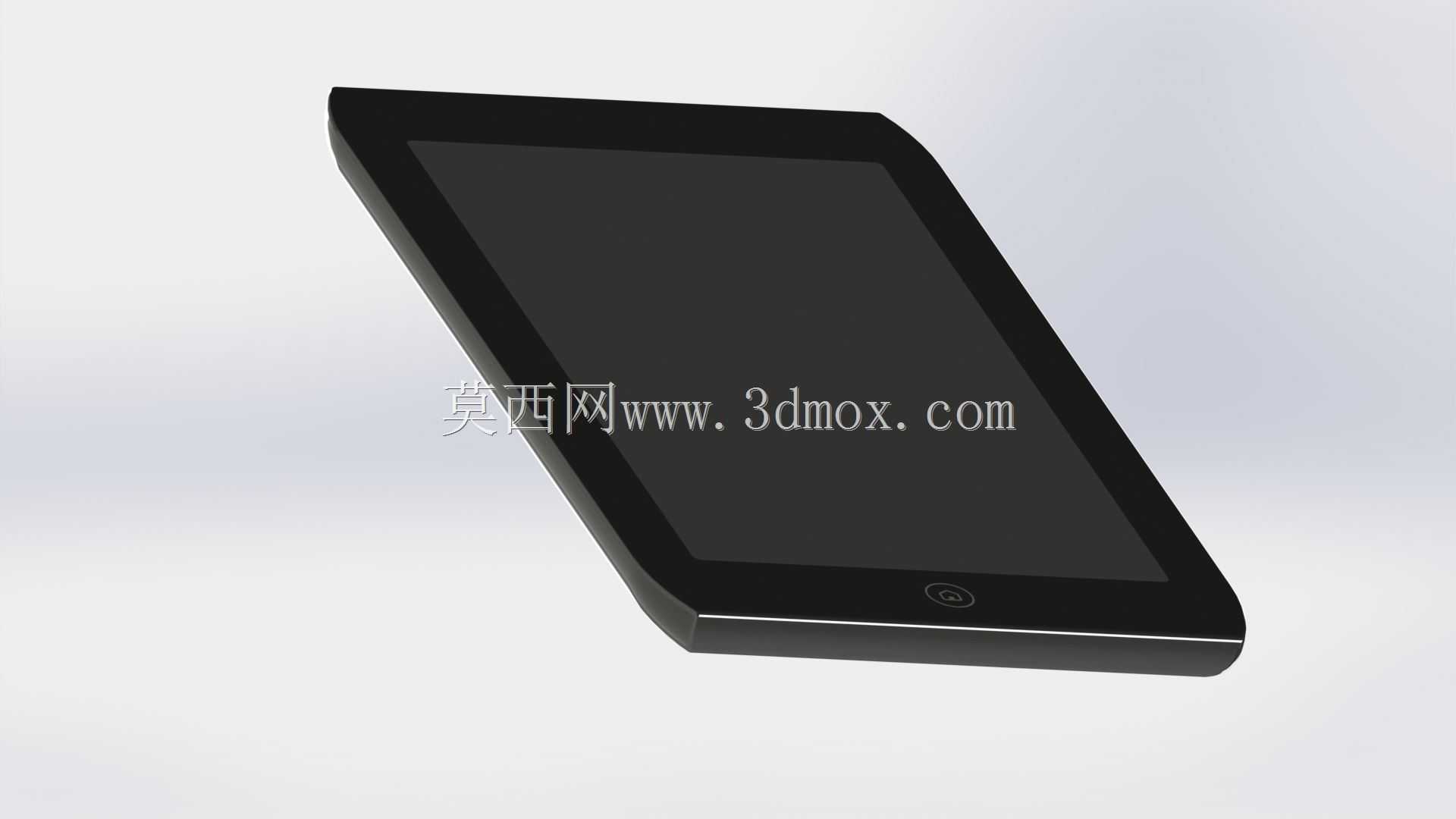

　　这款宏碁Iconia A100的三维建模，首先要明确它的应用场景——作为早期7英寸级别的便携消费级平板，它既可以作为个人移动影音、轻办公的手持终端，也能在嵌入式展示场景中作为触控交互终端使用，比如商超的导购查询台、工业现场的简易人机交互挂载终端，这类场景对设备的外形贴合度、安装适配性要求很高，建模时首先要还原的就是整机的曲面过渡细节。从实际用途出发，这款平板的核心结构分为前壳触控模组区、中框支撑结构、后壳包覆层三个核心部分，建模时先从正面屏幕的基准面开始搭建，屏幕区域采用纯平黑面处理，边缘做0.3mm的微小倒角，避免直角边的生硬感，同时还原正面下方唯一的实体圆形按键，按键表面做内凹的触控标识纹理，按键与前壳的间隙控制在0.15mm，符合实际装配的公差要求。

　　设计思路上，这款机型采用的是一体化弧面背壳设计，侧边从屏幕边缘向后壳做顺滑的大弧度收窄，单手握持时的贴合度是建模时需要重点还原的部分，中框的厚度从屏幕边缘的8.5mm逐步过渡到背壳最厚处的13.2mm，侧边没有多余的棱角，所有转角都做R2.5以上的圆角处理，避免握持时的硌手感。外形尺寸方面，整机的长宽基准为193mm117mm，这个尺寸刚好适配7英寸16:9的显示屏幕，屏幕的可视区域尺寸为154mm86mm，黑边宽度上下控制在18mm、左右控制在12mm，建模时要注意黑边的宽度一致性，避免出现上下不对称的问题。

　　安装边界上，如果是作为嵌入式交互终端使用，设备的安装开孔需要比整机外轮廓单边大0.5mm，预留装配调整间隙，背壳的弧面最高点距离安装基准面的高度为13.2mm，安装时需要注意背壳的避让空间，不能出现结构干涉。建模过程中，中框的侧边弧度是难点，需要通过多组截面曲线放样来实现，从屏幕侧边的直边段到后壳的弧面段，曲线的曲率要连续，不能出现折痕，背壳的表面采用哑光质感处理，边缘的高光边宽度控制在0.8mm，还原原机的塑料外壳质感。正面的屏幕玻璃与前壳的配合采用台阶式搭接，玻璃比前壳表面高出0.2mm，边缘做2.5D的微小弧面处理，还原实际触控时的顺滑触感。

　　实体按键的按压行程在建模时预留0.3mm的活动间隙，按键的边缘做R0.5的圆角，与前壳的开孔间隙均匀。从结构设计的角度看，这款机型的内部堆叠是典型的平板布局，电池放置在背壳中部的平整区域，主板放置在侧边的厚度较大区域，扬声器、接口等部件分布在侧边，建模时虽然是外观模型，但也要考虑内部结构的预留空间合理性，比如侧边的Micro USB接口、3.5mm耳机接口的位置，对应的外轮廓开孔位置要准确，不能出现位置偏移。另外，整机的四个边角都做R12的大圆角处理，一方面是提升握持的舒适度，另一方面也能提升设备跌落时的抗冲击能力，建模时圆角的曲率要和侧边的弧面自然衔接，不能出现曲率突变的情况。在实际的产品开发流程中，这类外观模型可以用于前期的手板制作验证，通过3D打印输出实体模型来验证握持手感、装配间隙是否合理，也可以用于产品宣传的渲染素材制作，还原产品的真实外观质感。对于结构设计从业者来说，这类消费数码产品的建模重点在于曲面的连续性控制、装配间隙的合理预留、人体工学细节的还原，不能只追求外形的相似，还要考虑实际生产装配的可行性，比如不同部件的拔模角度，塑料壳体的拔模斜度控制在1.5度左右，避免脱模时出现刮伤，这些细节在外观建模时也要有所体现，保证模型后续可以直接对接结构设计流程。
